Un responsable des achats qui travaillait dans une entreprise d'embouteillage de boissons au Kenya a été confronté au défi de trouver deux nouveaux transformateurs de 1 000 kVA pour une ligne de remplissage en seulement trois semaines. Alors que le siège social fournissait un budget strict, la branche locale ne disposait pas d'un ingénieur électricien sur place. Après avoir effectué des recherches, le responsable des achats a trouvé des devis étrangement bas pour des unités à proximité. Après l'arrivée des spécifications, elle a remarqué qu'une tension primaire était fixée à 11 kV sur le feeder de 33 kV, un groupe vectoriel à Yyn0 au lieu de Dyn11, et un indice de protection de IP21 pour l'installation de production humide et poussiéreuse. Heureusement, la commande a été arrêtée juste à temps. Malheureusement, cela reflète les réalités du choix des transformateurs dans les pays en développement – les exigences ne peuvent pas se limiter uniquement au prix et à la capacité ; elles pourraient être une combinaison d'aspects électriques, mécaniques et commerciaux, dont une partie négligée pourrait compromettre l'ensemble du projet.
Ce guide professionnel vous fournira une série d'étapes qui peuvent être utilisées pour sélectionner le transformateur optimal – de la clarification de la demande initiale à la création d'une spécification technique et d'une liste des unités requises. La liste de contrôle peut être utilisée pour tout type d'application – utilitaire, industrielle ou commerciale.
En résumé : Le processus de détermination du meilleur transformateur pour vos besoins se compose de cinq étapes : (1) Les données de charge doivent être collectées, y compris kW, facteur de puissance, courant de démarrage et contenu harmonique ; (2) Le calcul de kVA doit être effectué avec un facteur de diversité allant de 0,7 à 0,85, sans oublier le facteur de croissance de 10% à 20% ; (3) Tous les paramètres électriques doivent être établis, c'est-à-dire, tension primaire et secondaire, groupe vectoriel, impédance et plage de prises ; (4) Le type de construction doit être déterminé. Dans ce cas, il s'agit soit d'un type immergé dans l'huile, soit d'un type sec, mais l'indice de protection doit correspondre aux conditions ; (5) Les principaux fournisseurs doivent être comparés en fonction de leur historique de performance, de leur garantie et de leurs coûts totaux.
Traduire les exigences en une spécification
La distance entre “ nous avons besoin d'un transformateur ” et une commande efficace pour celui-ci repose sur une spécification technique écrite (spec). Une bonne spécification comprend possiblement les sections suivantes : informations générales (type, modèle, capacité), données électriques (tension, groupe vectoriel, impédance, pertes, niveau d'isolation), paramètres mécaniques (poids, dimensions, processus) et informations commerciales (tests, documentation, garantie, livraison). Chacune de vos exigences doit correspondre à une contrainte physique ; si vous n'êtes pas en mesure de dire pourquoi vous avez besoin de ce paramètre, il est probable que vous l'ayez copié d'un projet précédent et qu'il soit probablement incorrect.
Certaines erreurs courantes dans la traduction des exigences incluent l'utilisation de la tension nominale au lieu de la tension de fonctionnement, l'ignorance du système de mise à la terre neutre (TN, TT, IT), ainsi que la mention de l'IP54, alors qu'en réalité, l'IP23 et un auvent résistant aux intempéries sont requis. Rédiger une spécification réelle améliore votre compréhension de ce que signifient les exigences avant que l'argent ne soit payé pour le transformateur.
Étape 1 : Rassembler des données de charge précises
Aucune sélection de transformateur ne survit au contact de mauvaises données de charge. Collectez, pour chaque alimentation et machine significative :
- Puissance apparente en kVA ou MVA (pas seulement en kW — le facteur de puissance compte).
- Tension requise aux bornes de charge.
- Cycle de service — continu, intermittent ou cyclique, et heures prévues par jour.
- Courant de démarrage pour les moteurs et toute charge d'appel.
- Contenu harmonique provenant des variateurs de fréquence, des redresseurs et des équipements d'UPS.
- Ajouts futurs — le plan que le responsable de l'usine oublie généralement de mentionner.
Si le site fonctionne déjà, utilisez un analyseur de qualité de l'énergie pendant deux semaines pour capturer la courbe de demande réelle, le facteur de puissance et le spectre harmonique. Une mesure de deux semaines coûte entre $300 et $1,000 avec un enregistreur loué — une fraction des $8,000 à $60,000 que vous êtes sur le point de dépenser, et cela élimine la plus grande source d'erreur de sélection : la demande estimée.
Étape 2 : Calculer le kVA et choisir la puissance
Avec les données de charge en main, calculez la puissance du transformateur :
- Additionnez les kVA de toutes les charges qui peuvent raisonnablement fonctionner ensemble.
- Multipliez par le facteur de diversité pour votre secteur — 0.6–0.7 commercial, 0.7–0.85 industriel, 0.9–1.0 processus continu.
- Ajoutez une marge de croissance de 10–20%.
- Arrondissez à la puissance standard suivante selon la norme IEC 60076-1 : 25, 50, 100, 160, 250, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 kVA.
- Vérifiez la condition de pointe : l'unité peut-elle supporter le maximum de courte durée (démarrage moteur) sans déclencher la protection ou dépasser les limites de chute de tension ?
Pour une charge triphasée, la demande en kVA est kVA = (√3 × V × I) ÷ 1000. Une charge de processus de 480 V, 300 A donne 1.732 × 480 × 300 ÷ 1000 = 249.4 kVA, donc une unité de 250 kVA est à 99.8% de charge — beaucoup trop serré. Avec une diversité à 0.85 et 15% de croissance, l'objectif de conception est d'environ 326 kVA, ce qui correspond à une unité de 400 kVA. C'est la différence entre un transformateur qui se refroidit pendant 25 ans et un qui échoue en cinq.
| Charge connectée (kVA) | Facteur de diversité | Marge de croissance | kVA de conception | Puissance recommandée |
|---|---|---|---|---|
| 150 | 0.85 | 15% | 147 | 160 |
| 300 | 0.80 | 15% | 276 | 315 |
| 500 | 0.80 | 20% | 480 | 500 |
| 900 | 0.75 | 15% | 776 | 800 |
| 1,400 | 0.75 | 15% | 1,207 | 1,250 |
| 2,200 | 0.80 | 15% | 2,024 | 2,500 |
Étape 3 : Fixer les paramètres électriques
Maintenant, verrouillez le squelette électrique de la spécification. La tension primaire doit correspondre à l'alimentation en amont — vérifiez la tension réelle du système, pas celle sur papier, car de nombreux réseaux dérivent de 5 à 8% par rapport au nominal. La tension secondaire doit satisfaire les plus grandes charges avec une régulation acceptable. La plage de prises (typiquement ±2×2.5% hors circuit, ou sous charge pour des réseaux volatils) compense la variation de la source.
La sélection du groupe vectoriel suit le système de mise à la terre et les exigences de neutre. Dyn11 est le cheval de bataille de la distribution basse tension (delta HT, étoile mise à la terre BT avec un décalage de 0°–30°). Pour les applications de surélévation, Yd11 ou Yd1 est standard. L'impédance (uk%) est un compromis : 4% pour les petites unités donne une bonne régulation de tension ; 6–8% pour les plus grandes unités limite le courant de court-circuit. Si l'unité doit être mise en parallèle avec des transformateurs existants, l'impédance doit correspondre à environ 10% et le groupe vectoriel et le rapport doivent être identiques.
| Paramètre | Valeur typique | Considération de conception |
|---|---|---|
| Tension primaire | 11 / 22 / 33 / 35 kV | Correspondre au feeder, inclure la plage de prises |
| Tension secondaire | 4 / 0.42 / 0.48 kV | Correspondre à la tension d'utilisation de la charge |
| Groupe vectoriel | Dyn11, Yyn0, Yd11 | Système de mise à la terre, neutre, parallèle |
| Impédance (uk%) | 4–8% | Niveau de court-circuit vs. régulation de tension |
| Plage de prises | ±2×2.5% / OLTC | Volatilité de la tension source |
| Niveau d'isolation | LI 75/28 kV pour la classe 33 kV | Éclairs et surtensions de commutation |
| Niveau de bruit | ≤ 55–65 dB(A) à 1 m | Sites résidentiels et hospitaliers |
Étape 4 : Choisir la construction et la protection

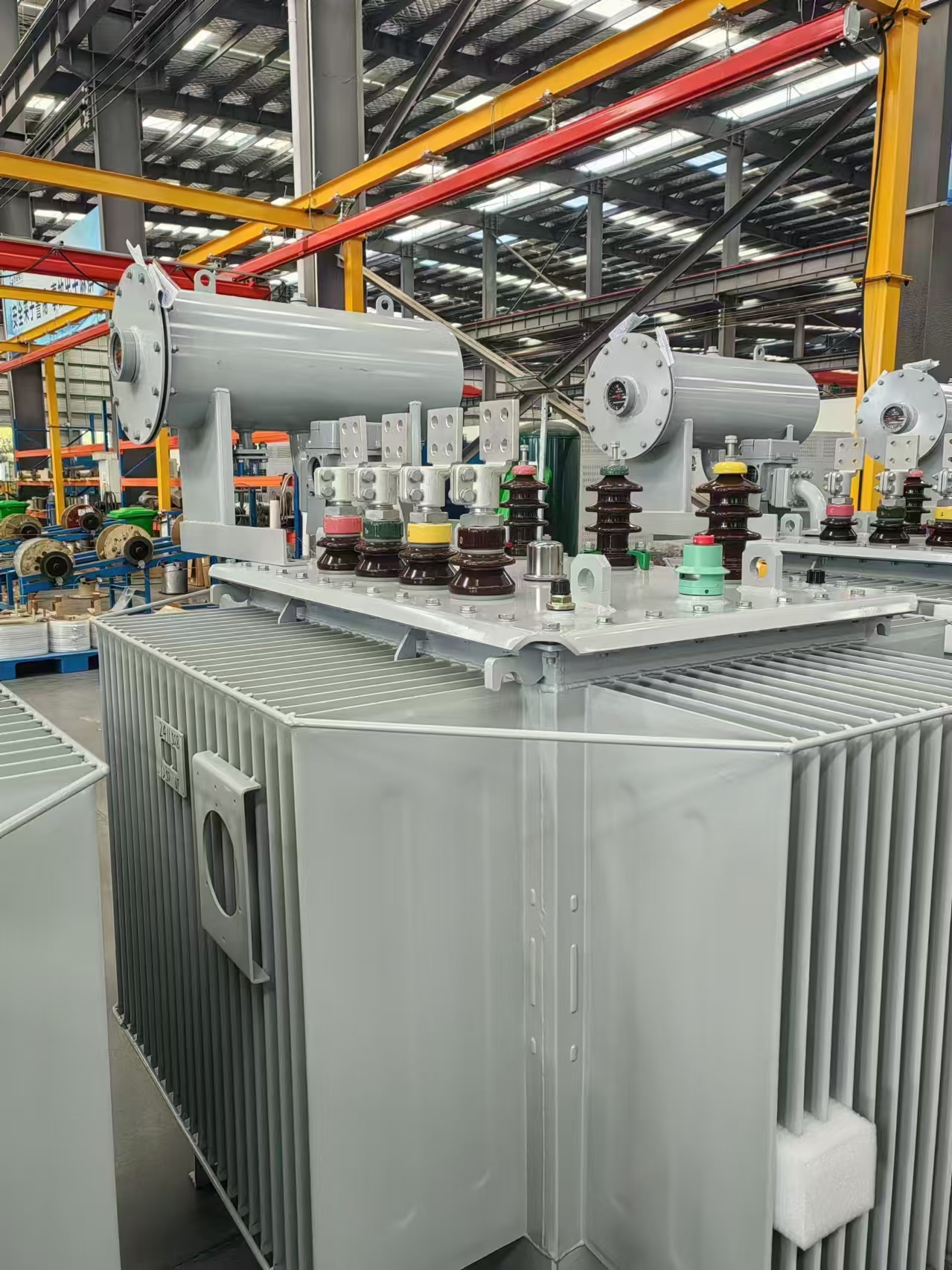

Le type de construction et l'enceinte dépendent de l'environnement physique. Les unités immergées dans l'huile sont la norme pour les sous-stations extérieures, les fermes solaires et les réseaux de services publics ; les unités de type sec ou en résine coulé vont à l'intérieur où le feu et l'espace sont des critères. La classification IP de l'enceinte (selon la norme IEC 60529) est choisie en fonction de l'exposition à la poussière et à l'eau : IP21–IP23 pour un intérieur propre, IP44 pour un intérieur poussiéreux, IP54 pour l'extérieur avec éclaboussures, IP56 pour les zones côtières et de lavage.
Spécifiez également la classe de refroidissement — ONAN pour les unités à huile auto-refroidies, ONAN/ONAF si la capacité de surcharge assistée par ventilateur (typiquement +20–30%) vaut les ventilateurs et contrôles supplémentaires — et les conditions ambiantes pour la réduction de puissance : au-dessus de 40°C ambiant ou à 1 000 m d'altitude, la puissance kVA doit être réduite selon la norme IEC 60076-1. Bien choisir ces options au stade de la spécification évite des modifications coûteuses — un kit de ventilateur $300 commandé plus tard devient une modification de site $2,500 si le réservoir n'a pas été conçu pour cela.
Étape 5 : Évaluer les fournisseurs et les prix
Avec une spécification complète, invitez au moins trois fournisseurs et évaluez-les sur une matrice pondérée. Pesez fortement la performance testée et la documentation — une offre basse sur une spécification incomplète n'est pas une économie, c'est un piège. Demandez à chaque candidat :
- Le rapport de test de routine d'usine IEC 60076 (rapport, pertes, impédance, élévation de température).
- Certificats ISO 9001 / ISO 14001 et accréditation de laboratoire d'essai.
- Références clients dans votre secteur ou région, idéalement visitables.
- Valeurs de perte garanties avec tolérances, pas de chiffres “typiques”.
- Conditions de garantie (18–24 mois est la norme du marché) et politique de pièces de rechange pour 10 ans.
- Délai de livraison et conditions de fret (FOB, CIF, DAP).
Comparez le coût total de possession, pas le prix affiché : les pertes sur 25 ans à $0.10/kWh peuvent dépasser le prix d'achat d'une unité de 1 000 kVA, donc un transformateur légèrement plus cher mais à pertes plus faibles est généralement le meilleur achat. Et pour toute commande supérieure à $30,000–$50,000, un audit d'usine ou un test témoin est un investissement judicieux.
Structure de la fiche de spécification type
| Section | Contenu | Valeur d'exemple |
|---|---|---|
| Général | Type, norme, puissance | Immergé dans l'huile, IEC 60076, 1 000 kVA |
| Électrique | Tension, groupe vectoriel, impédance | 33/0,4 kV, Dyn11, uk=6% |
| Performance | Pertes à vide/en charge, élévation de température | 1 200 W / 11 000 W, 65 K |
| Mécanique | Poids, dimensions, réservoir | 3 200 kg, 2,2 × 1,5 × 2,4 m, acier |
| Enceinte | Classification IP, classe de refroidissement | IP54, ONAN |
| Accessoires | Changeur de prises, jauge d'huile, relais | ±2×2.5% DETC, relais Buchholz |
| Tests et documents | Rapport de test de routine, certificats | Tests de routine + tests de type IEC 60076-1 |
| Commercial | Garantie, livraison, paiement | 24 mois, 60 jours, 30/70 L/C |
Une fiche comme celle-ci convertit vos exigences en quelque chose qu'une usine peut chiffrer sans ambiguïté. Si le devis d'un fournisseur s'écarte de cela — groupe vectoriel différent “pour commodité” ou pertes “améliorées de 5%” sans rapport de test — signalez-le immédiatement. Les écarts par rapport à la spécification sont là où les coins sont coupés.
Types d'exigences vs. solutions préférées
| Exigence | Solution préférée | Pourquoi |
|---|---|---|
| Sous-station de services publics extérieure | Immergé dans l'huile, ONAN, IP54 | Meilleur coût/kVA, durée de vie prouvée de 30 ans |
| Sous-sol du bâtiment, zone incendie | Transformateur sec en résine coulée, IP23 | Auto-extinguible, sans cuve à huile |
| Hall industriel poussiéreux / humide | Type sec IP44 ou immergé dans l'huile IP54 | Étanchéité contre la poussière et l'humidité |
| Station de collecte solaire/éolienne | Immergé dans l'huile, uk 6–8%, groupe de code réseau | Gère les charges cycliques et les limites de défaut |
| Hôpital, centre de données | Type sec, redondance N+1, silencieux | Sécurité incendie, continuité, faible bruit |
| Côtier / offshore | Immergé dans l'huile IP56, revêtement marin | Résistance à la corrosion saline |
Ces cartographies sont des points de départ, pas des règles. Le point est que les exigences sont physiques avant d'être commerciales : l'environnement dicte l'enceinte, le réseau dicte les paramètres électriques, et ce n'est qu'après que les deux sont fixés que le prix devient la variable décisive.
Meilleures marques et repères de prix
Pour la plupart des acheteurs, la véritable décision se situe entre une marque internationale avec un service mondial et un fabricant chinois certifié IEC à environ la moitié du prix. Les deux peuvent fournir un transformateur conforme à la norme IEC 60076 ; les différences se manifestent dans la qualité de la documentation, le délai de livraison et la profondeur du service après-vente.
| Marque | Région d'origine | Position | Prix indicatif (1 000 kVA) |
|---|---|---|---|
| ABB | Suisse/Suède | Portefeuille complet, réseau de services mondial | $25,000–$42,000 |
| Siemens | Allemagne | Surveillance numérique, unités à haute efficacité | $25 000–$45 000 |
| Schneider Electric | France | Force d'intégration type sec et basse tension | $22,000–$38,000 |
| Hitachi Energy | Suisse | Force du réseau et grandes unités de puissance | $24,000–$42,000 |
| Eaton | États-Unis | Conformité nord-américaine, montages sur socle | $20,000–$36,000 |
| CG Power / TBEA | Inde / Chine | Volume élevé, prix agressifs | $14,000–$24,000 |
| Jiangsu Subian Electric Power | Chine | Certifié IEC 60076, rapports d'essai complets, enroulements en cuivre | $12,000–$22,000 |

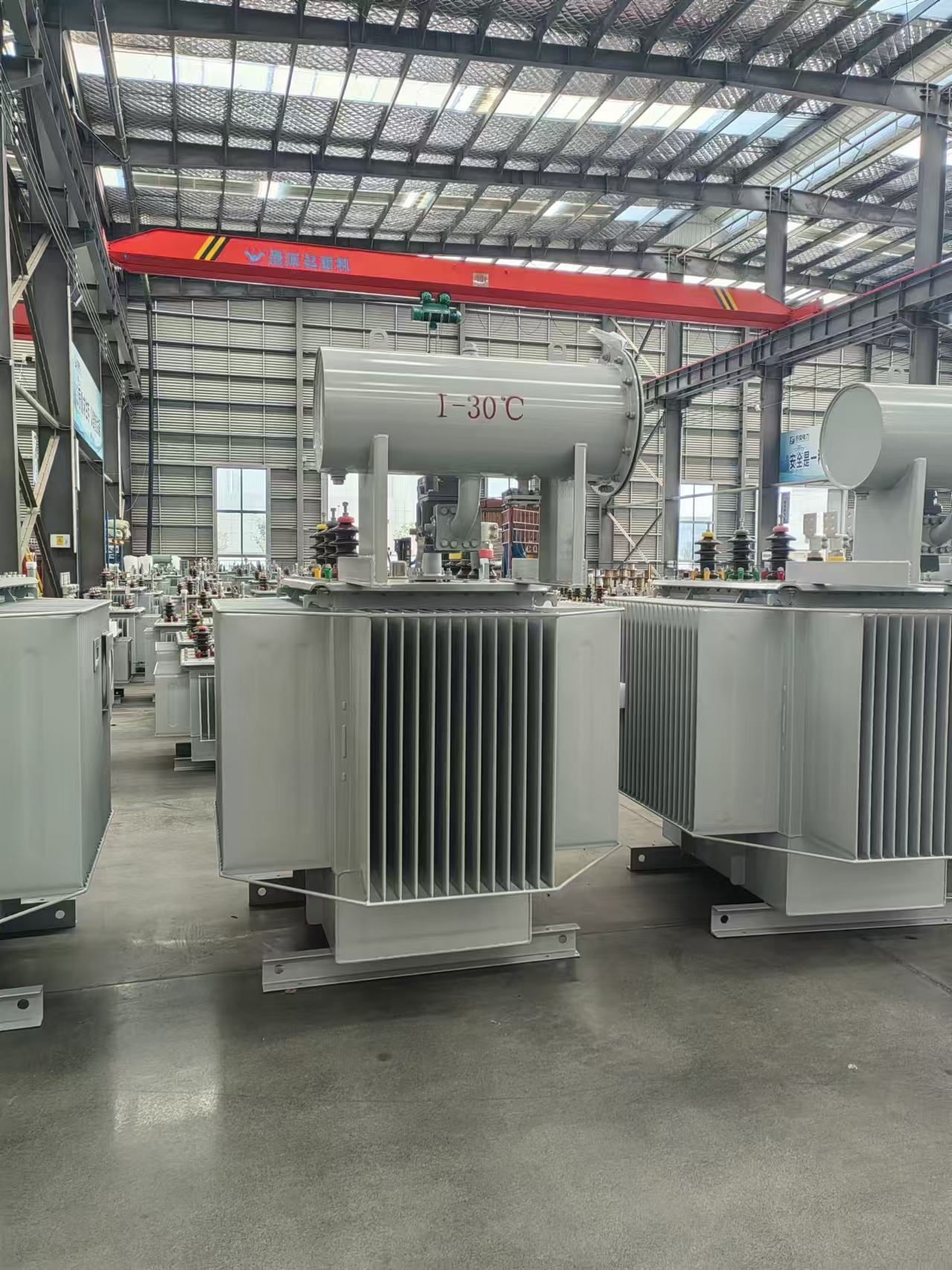

Les prix sont indicatifs FOB Chine ou départ usine pour une unité immergée dans l'huile de 1 000 kVA et varient selon la spécification, la marque et la région. Les leaders mondiaux gagnent leurs primes avec des décennies de données de fiabilité et de couverture de service — pour des actifs de réseau critiques, cela en vaut souvent la peine. Mais pour les unités de classe distribution sur des projets commerciaux, industriels et renouvelables, l'équation de valeur change. Jiangsu Subian Electric Power fournit des transformateurs de 10 kVA à 100 MVA sous certification IEC 60076, expédie des unités à enroulements en cuivre en standard, et fournit le rapport d'essai complet de l'usine avec chaque commande — ainsi, les valeurs de perte et d'impédance de votre spécification sont vérifiées, pas supposées. Dans un marché où une différence de $8,000–$15,000 par unité finance une petite sous-station entière, les acheteurs qui insistent sur des performances testées documentées obtiennent les mêmes normes pour moins. Le mouvement professionnel consiste à mettre les deux options sur la table et à laisser la matrice pondérée décider.
Questions Fréquemment Posées
Quelles informations dois-je avoir avant de sélectionner un transformateur ?
Au minimum : charge connectée en kVA (avec facteur de puissance), tensions primaire et secondaire, système de mise à la terre et exigences de neutre, environnement d'installation (intérieur/extérieur, poussière, humidité), température ambiante et altitude, et plans de croissance futurs. Si l'un de ces éléments est inconnu, mesurez ou consultez avant de spécifier — une étude de qualité de l'alimentation de deux semaines coûte $300–$1,000 et prévient une erreur de sélection d'une valeur de $10,000–$60,000.
Comment choisir entre des transformateurs immergés dans l'huile et des transformateurs secs ?
L'emplacement décide. À l'extérieur et côté réseau : immergé dans l'huile (moins cher par kVA, meilleure tolérance à la surcharge, IP54–IP56). À l'intérieur, sensible au feu ou contraint par l'espace : type sec ou résine coulée (auto-extinguible, sans rétention d'huile, plus silencieux). Pour une unité de 500 kVA, l'immergé dans l'huile coûte entre $8,000 et $16,000 contre $12,000 à $24,000 pour le type sec, mais les codes de sécurité incendie locaux et les assurances peuvent rendre le type sec obligatoire, quel que soit le prix.
Combien cela coûte-t-il de faire sélectionner un transformateur par un professionnel ?
Un consultant en électricité facture entre $500 et $2,000 pour une étude de sélection de transformateur sur un projet de distribution typique, ou entre $2,000 et $6,000 pour une conception complète de sous-station incluant la coordination de protection. Pour les projets supérieurs à $30,000, l'étude se rentabilise en évitant le surdimensionnement (capital gaspillé et pertes) ou le sous-dimensionnement (pannes et temps d'arrêt). De nombreux fabricants, y compris Subian, examineront vos données de charge et recommanderont une puissance sans frais.
Quelle est la différence entre kVA et kW lors du dimensionnement d'un transformateur ?
kVA est la puissance apparente (volts × ampères), kW est la puissance réelle (travail effectif), et ils diffèrent par le facteur de puissance. Une charge de 100 kW à 0.8 PF tire 125 kVA. Les enroulements du transformateur chauffent à cause du courant, quel que soit l'angle de phase, donc la puissance est toujours exprimée en kVA. Dimensionner uniquement à partir de kW sous-dimensionne l'unité, sauf si la charge est purement résistive, ce qui est presque jamais vrai dans les applications industrielles.
Dois-je acheter auprès d'une marque mondiale ou d'un fabricant chinois ?
Adaptez le choix à la criticité du projet et à votre réseau de services. Les marques mondiales (ABB, Siemens, Schneider, Hitachi) justifient des prix 2 à 3 fois plus élevés avec un support mondial et des décennies de données de terrain — adaptées aux actifs critiques pour le réseau. Les fabricants chinois certifiés IEC comme Jiangsu Subian Electric Power livrent les mêmes normes d'essai à environ la moitié du prix, idéaux pour les projets de distribution, industriels et renouvelables. Le filtre est la documentation : si le rapport d'essai en usine, les certificats ISO et les références sont conformes, l'unité respectera les spécifications, quelle que soit son origine.
Références
- IEC 60076-1 : Transformateurs de puissance — Général — la norme régissant les puissances, tolérances et essais.
- IEC 60076-7 : Guide de chargement pour les transformateurs de puissance immergés dans l'huile — limites de température de surcharge et de charge cyclique.
- IEC 60529 : Degrés de protection fournis par les enveloppes (code IP) — la référence pour les définitions de classement IP et les méthodes d'essai.
- IEEE C57.12.00 : Exigences générales pour les transformateurs immergés dans un liquide — cadre d'évaluation et de test équivalent nord-américain.
- Electrical4U — Transformateur — explications claires des principes des transformateurs, des groupes de vecteurs et des pertes.
- Eaton — Outils de sélection de transformateurs — conseils d'ingénierie et utilitaires de dimensionnement pour les applications industrielles.
- Siemens Energy — Transformateurs de puissance — référence du fabricant sur les spécifications et technologies des transformateurs.
Conclusion
Sélectionner un transformateur pour des exigences spécifiques est un processus professionnel en cinq étapes — rassembler des données de charge réelles, calculer le kVA avec des marges de diversité et de croissance, fixer les paramètres électriques au système, choisir la construction et la protection pour l'environnement, et évaluer les fournisseurs sur la performance testée documentée. Suivez-le, et le transformateur devient un actif fiable et ennuyeux. Sautez une étape, et il devient le composant le plus coûteux de votre installation.
- Transformez les exigences en une spécification technique écrite avant de contacter les fournisseurs.
- Basez le kVA sur des données de charge mesurées, pas sur des suppositions, avec une marge de croissance de 10–20%.
- Vérifiez le groupe de vecteurs, l'impédance et le niveau d'isolation par rapport au réseau et au système de mise à la terre.
- Exigez le rapport d'essai en usine IEC 60076 — performance testée, pas des revendications de brochure.
