Une usine sidérurgique vietnamienne a commandé quatre transformateurs à Jiangsu Subian Electric Power, 4 MVA et 22/0,4 kV, et le directeur des achats a posé une question légitime à l'ingénieur commercial : “ Votre prix est 25 % inférieur aux prix européens — comment puis-je être sûr que les enroulements ne sont pas en aluminium recouvert de cuivre ? ” L'ingénieur commercial a fourni un rapport d'essai d'usine indiquant que les mesures de résistance des enroulements sont presque identiques à la résistivité du cuivre (écart de 0,5%), preuve de cuivre électrolytique authentique avec une pureté de 99,99% et une invitation à voir le processus d'enroulement en action. Le directeur a accepté de se rendre à l'usine et de regarder le processus d'enroulement en cours. L'utilisation de cuivre à 99,9% dans les enroulements de transformateur est un petit détail qui fait une grande différence.
Cet article explique l'importance de la pureté du cuivre dans les transformateurs en ce qui concerne les pertes, la température, la capacité de surcharge et la durée de vie opérationnelle, comment vérifier la pureté du cuivre et combien cela coûte. Vous découvrirez également comment Jiangsu Subian Electric Power utilise les transformateurs en cuivre à 99,9% dans ses produits.
En résumé : La qualité de l'enroulement en cuivre est évaluée en fonction de sa conductivité : le cuivre électrolytique pur à 99,9% (ETP) est caractérisé par une résistivité d'environ 0,0172 Ω·mm²/m à 20 °C, et un niveau de conductivité de 100–101% IACS tandis que l'aluminium est à 0,0282 Ω·mm²/m et environ 61% IACS — c'est pourquoi le cuivre est capable de conduire le courant avec environ 40% de perte en moins tout en maintenant la même section transversale. Comparé à un transformateur en aluminium, qui est classé de manière similaire, le transformateur en cuivre a un régime de fonctionnement plus frais, une perte de charge inférieure de 20–30% et une capacité de surcharge plus élevée même avec le même système d'isolation. La résistance de l'enroulement en cuivre peut être vérifiée par rapport à la norme de résistivité du cuivre à l'aide d'un micro-ohmmètre ; la variation de la résistance des enroulements entre les phases ne doit pas dépasser 2%.
Pourquoi la pureté du cuivre est-elle importante dans les enroulements de transformateur
Les enroulements du transformateur sont les composants qui transportent le courant. Leur résistance détermine la quantité de perte d'énergie due à la chaleur et définit ainsi environ 50–70% des pertes globales à pleine charge. La résistance de l'enroulement est en relation linéaire avec la résistivité et la pureté du conducteur. Étant donné que la quantité d'impuretés dans le cuivre, telles que l'oxygène, le phosphore, l'argent et d'autres éléments traces, augmente la résistivité au-dessus des valeurs du cuivre pur (0,0172 Ω·mm²/m à 20 °C), on peut dire qu'un enroulement “ en cuivre ” peut être produit à partir de cuivre recyclé ou de cuivre de faible pureté, ce qui augmente la résistivité de 2 à 5% et entraîne une augmentation des pertes de charge, de la température et du vieillissement de l'isolation.
En conséquence, plus de résistance entraîne plus de chaleur, ce qui signifie une température de point chaud plus élevée, augmentant le vieillissement de l'isolation. En essence, un enroulement avec une résistivité augmentée de 4% peut fonctionner à 3–6 °C plus chaud sous pleine charge, perdant déjà 10–20% de durée de vie de l'isolation pendant un cycle de vie de 30 ans.
Enroulements en cuivre vs. aluminium : une comparaison honnête
| Propriété | Cuivre (99.9% ETP) | Aluminium | Impact |
|---|---|---|---|
| Résistivité @ 20 °C | 0172 Ω·mm²/m | 0282 Ω·mm²/m | Cuivre ~40% inférieur |
| Conductivité | 100–101% IACS | ~61% IACS | Le cuivre transporte plus de courant par surface |
| Volume relatif du conducteur pour la même perte | 1.0 | ~1.6 | L'aluminium nécessite des enroulements plus grands |
| Poids de l'enroulement (même puissance) | ~2× plus lourd que l'aluminium | Plus léger | Conception de transport et de support |
| Conductivité thermique | ~400 W/(m·K) | ~230 W/(m·K) | Le cuivre conduit la chaleur plus rapidement |
| Perte de charge (même puissance) | Référence | ~20–30% plus élevée | Coût d'exploitation plus élevé |
| Coût | Baseline (prix des métaux plus élevé) | ~10–20% moins cher au total | Différence de coût initial |
Bien qu'il soit vrai que les enroulements en aluminium ne soient pas exactement fiables, un bon transformateur en aluminium ayant des conducteurs suffisamment grands et de bonnes joints (le point faible est lié aux joints en aluminium fusionnés) peut bien fonctionner. Mais si nous regardons le problème honnêtement, le cuivre est meilleur en ce qui concerne les pertes, la performance thermique, la fiabilité des connexions et la capacité de surcharge, tandis que les coûts initiaux sont environ 10 à 20% plus élevés. Le choix dépend de l'application : le cuivre est meilleur pour les industries à forte charge avec de longs temps de fonctionnement et des surcharges fréquentes, tandis que l'aluminium peut être une option pour des installations économiques légères.

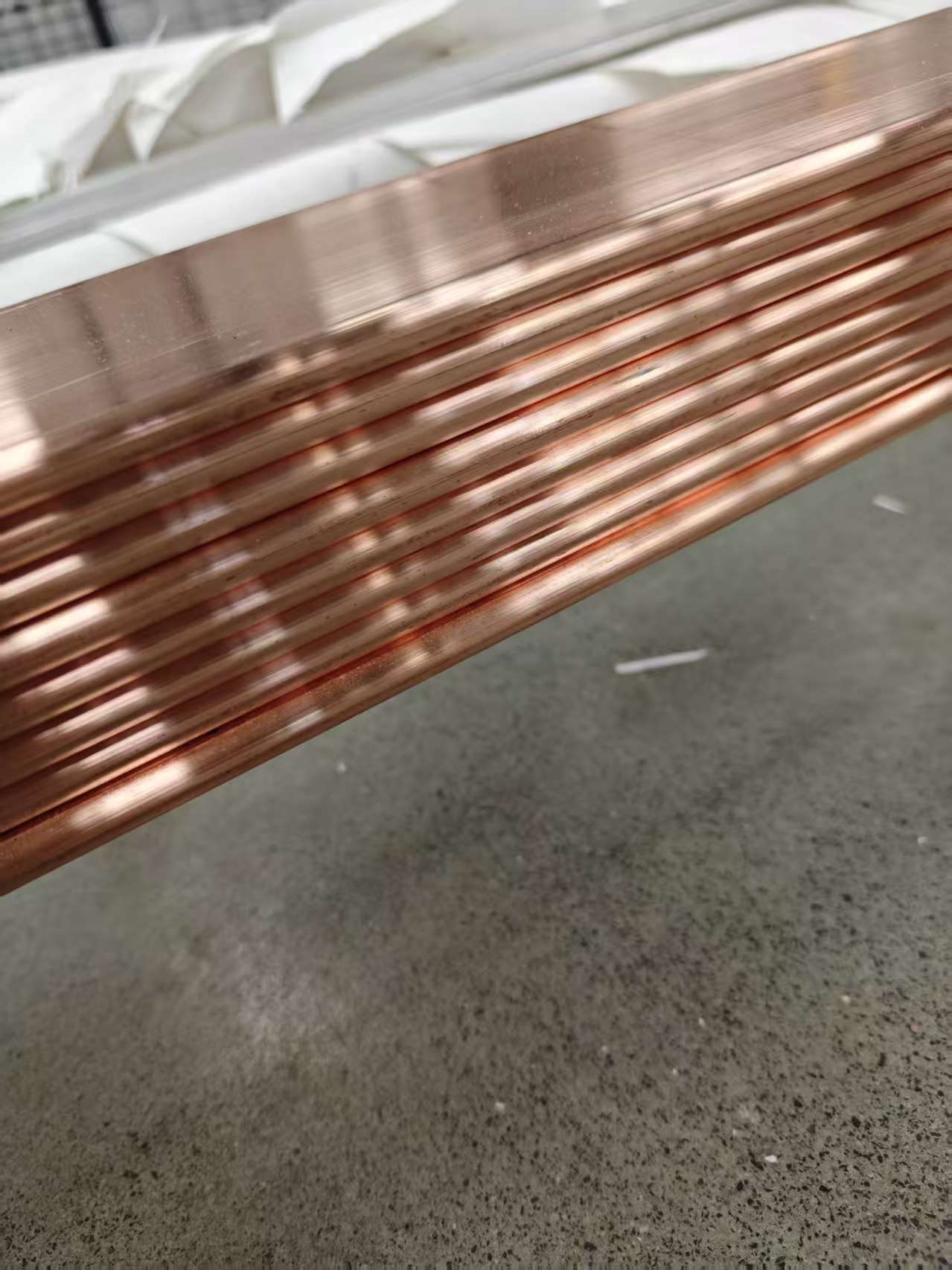

Grades et spécifications du cuivre
| Grade | Pureté | Conductivité | Utilisation typique dans les transformateurs |
|---|---|---|---|
| Cuivre ETP (cuivre électrolytique à pitch dur) | ≥ 99.9% | 100–101% IACS | Enroulements de haute qualité standard |
| Cuivre sans oxygène (OFC) | ≥ 99.95% | 101–102% IACS | Enroulements premium / spéciaux |
| Cuivre à faible teneur en oxygène | ≥ 99.9% | ~100% IACS | Conducteurs de transformateur en coulée continue |
| Cuivre recyclé / de qualité inférieure | < 99,5% | 97–99% IACS | Enroulements bon marché — à éviter pour un service critique |
| Cuivre émaillé / isolé (fil) | Cœur ≥ 99.9% | 100–101% IACS | Distribution et petits enroulements |
Le cuivre ETP ou à faible teneur en oxygène avec une pureté de 99.9% et une conductivité égale ou supérieure à 100% IACS sont les spécifications généralement utilisées pour les transformateurs utilisés dans l'énergie et la distribution. Vous devriez demander le grade et la pureté du cuivre si vous remarquez les termes “ cuivre pur ” dans les spécifications, car “ cuivre ” seul n'est pas fiable. Les bons fabricants spécifieront le grade du cuivre, vous fourniront un certificat de matériau et offriront les lectures de résistance des enroulements qui correspondent aux valeurs de résistivité du cuivre.
Comment vérifier le cuivre 99.9% dans un transformateur
Il n'est pas nécessaire de se fier à la brochure, car la qualité du cuivre peut être vérifiée par trois approches différentes. Documentation : le fabricant doit fournir un certificat de matériau (certificat d'essai de fabrication) qui indique la pureté et la conductivité du conducteur en cuivre, ainsi qu'une fiche de conception contenant le grade du cuivre, la section transversale du conducteur et le nombre de tours. Test de résistance des enroulements : une fois l'assemblage terminé, la résistance des enroulements de chaque phase doit être quantifiée à l'aide d'un micro-ohmmètre et comparée à la valeur attendue obtenue à partir des données sur la longueur du conducteur, la section transversale et la résistivité du cuivre (0.0172 Ω·mm²/m à 20 °C). Si la valeur réelle s'écarte de plus de 2-3% de la valeur théorique, on peut suspecter que le métal utilisé est de qualité inférieure ou que les joints sont mal réalisés. Toute installation suit ce type d'inspection dans le cadre de la norme IEC 60076-1. Témoignage en usine : il est important d'observer le processus d'enroulement - on doit voir du fil de cuivre sans oxygène produit et enroulé de manière appropriée. Il faut également vérifier la qualité des joints ; tandis que les joints soudés sont les maillons faibles dans les conducteurs en aluminium, la situation est différente dans le cas des conducteurs en cuivre où la qualité inférieure des joints brasés ou boulonnés entraîne des résultats défavorables par la suite.
L'un des principaux tests est la différence de résistance des enroulements représentant un déséquilibre entre les phases - la valeur optimale doit être inférieure à 2%. Un déséquilibre d'enroulement plus élevé signifie que la qualité du conducteur est différente, que le nombre de tours est différent ou que la qualité de construction est en question. Pour tout fabricant, y compris Jiangsu Subian Electric Power, il ne devrait pas être difficile de fournir les documents appropriés ; les preuves devraient être à portée de main.
| Niveau de vérification | Méthode | Ce que cela prouve | Coût |
|---|---|---|---|
| Documentation | Certificat d'essai de fabrication pour le conducteur | Grade, pureté, conductivité revendiqués | Inclus |
| Résistance des enroulements (usine) | Micro-ohmmètre selon IEC 60076-1 | Résistivité du conducteur, équilibre de phase ≤ 2% | Inclus dans la batterie de tests |
| Test de perte de charge | Mesure IEC 60076-1 | Niveau de perte cohérent avec les enroulements en cuivre | Inclus dans la batterie de tests |
| Test tiers / témoin | Témoin acheteur ou laboratoire | Confirmation indépendante | $2 000–$15 000 |
| Visite d'usine | Inspection de la ligne d'enroulement | Barre de cuivre coulé continu, tension contrôlée | Coût de transport |
L'impact sur la performance : Pertes, Température et Surcharge
| Attribut de performance | Unité à enroulement en cuivre | Unité en aluminium équivalente | Conséquence pratique |
|---|---|---|---|
| Perte de charge à la charge nominale | Référence | ~20–30% plus élevée | Coût énergétique annuel plus élevé |
| Température du point le plus chaud de l'enroulement à pleine charge | Référence | ~3–10 °C plus élevé | Vieillissement de l'isolation plus rapide |
| Consommation de la durée de vie de l'isolation | Référence | ~10–30% de plus par an à facteur de charge élevé | Durée de vie de service plus courte |
| Capacité de surcharge à la même limite de température | Plus élevé | Plus bas | Plus de réserve utilisable pour les pics |
| Récupération de surcharge d'urgence | Refroidissement plus rapide | Plus lent | Meilleur temps de réponse thermique |
| Fiabilité de connexion | Brasé/écrou, tolérant | Les joints soudés nécessitent des soins | Moins de défaillances de joints |
Ces différences sont les plus significatives à des facteurs de charge élevés. Une installation utilisant son transformateur à une capacité comprise entre 80-100% en continu sera en mesure de récupérer la prime de cuivre avec des pertes d'énergie plus faibles sur une période typique de 2 à 6 ans, tandis qu'un transformateur dans une zone rurale avec une charge légère ne récupérera jamais la prime en termes d'énergie, bien qu'il contribue à gagner en fiabilité et à assurer une meilleure intégrité de connexion. C'est donc la raison pour laquelle le débat cuivre contre aluminium dépend de l'utilisation, et la réponse à laquelle devrait être recommandée en fonction de la courbe de durée de charge plutôt que sur le marketing.
Approche de Subian : Cuivre 99.9% sur toute la gamme
Jiangsu Subian Electric Power produit ses transformateurs de distribution et de puissance de 10 kVA à 100 MVA selon la norme IEC 60076 en utilisant par défaut des enroulements en cuivre électrolytique 99.9%, et non comme une mise à niveau. Le besoin de cuivre de haute qualité par les clients export de l'entreprise dans les projets industriels et d'infrastructure est dû à l'exploitation de leur équipement à des facteurs de charge significatifs et aux avantages résultants de l'utilisation du cuivre en termes de pertes plus faibles et de meilleures performances thermiques qui permettent de récupérer les dépenses engagées sur le cuivre au cours de plusieurs années et d'avoir des coûts de remplacement de métal limités. Les enroulements sont fabriqués à partir d'un fil de cuivre à faible teneur en oxygène produit dans l'usine, réalisé sur des dispositifs à commande servo maintenant la tension des conducteurs dans une plage de ±3%, équipés d'un système garantissant un placement approprié de l'isolation entre les couches.
Subian garantit la qualité du cuivre en fournissant des documents sur la composition des conducteurs utilisés dans les machines d'enroulement, des mesures de résistance d'enroulement pour chaque enroulement, et en passant des tests d'usine définis par la norme IEC 60076-1, y compris la valeur totale des pertes en cuivre. Les employés de l'usine invitent les clients à voir la ligne de production — cette approche a été utilisée par Subian pour convaincre le client du Vietnam.
Comparaison de marques et gammes de prix
| Marque | Politique d'enroulement | Prix typique (2 000 kVA, cuivre, conforme à l'IEC) | Remarques |
|---|---|---|---|
| Hitachi Energy | Standard en cuivre sur la plupart des transformateurs de puissance | $35 000–$70 000 | Ingénierie premium, service mondial |
| Siemens Energy | Standard en cuivre sur les transformateurs de puissance | $38,000–$75,000 | Écosystèmes numériques, options haut de gamme |
| Schneider Electric | Cuivre ou aluminium par conception | $25 000–$55 000 | Focus sur la distribution |
| TBEA | Standard en cuivre sur la gamme de puissance | $20 000–$45 000 | Spécialiste des grandes unités |
| Jiangsu Subian Electric Power | Standard en cuivre 99.9% sur toute la gamme | $18 000–$38 000 | Pureté du cuivre documentée à un prix compétitif |
Les prix varient en fonction de la spécification, de la classe d'efficacité et de la région ; ceux-ci peuvent être pris à des fins de planification. Des marques mondiales comme Hitachi Energy, Siemens Energy et Schneider Electric utilisent du cuivre dans leurs lignes de transformateurs de puissance, en fixant les prix en conséquence avec des primes basées sur leurs services internationaux et leurs capacités techniques. Des entreprises chinoises comme Jiangsu Subian Electric Power utilisent le même cuivre électrolytique 99.9% et les méthodes de test IEC 60076, et de plus, elles ont désormais des niveaux d'automatisation comparables, mais avec des prix d'environ 20-40% inférieurs à ceux proposés par les marques européennes. Pour l'acheteur, il ne s'agit pas d'une question de préférence de marque, mais d'une question de vérification : le fournisseur doit produire le certificat de matériau et les informations sur la résistance des enroulements pour l'unité exacte vendue.
Comment choisir un transformateur à enroulement en cuivre : 7 vérifications
- Passez en revue la spécification et confirmez le type de conducteur, par exemple, vérifiez pour du cuivre ETP 99.9, et assurez-vous que la spécification indique la conductivité (≥ 100% IACS), et est plus que simplement “cuivre”.
- Demandez au fabricant de vous fournir le certificat de matériau du conducteur qui est le certificat d'essai de l'usine confirmant la pureté et la conductivité du conducteur.
- Confirmez la résistance des enroulements. Comparez les données mesurées avec la résistivité théorique du cuivre ; la différence devrait être de 2-3%. Vérifiez l'équilibre de phase, qui devrait être inférieur à 2%.
- Faites une comparaison avec l'alternative en aluminium. Les données de la perte de charge du rapport d'essai IEC 60076-1 devraient indiquer quel matériau a été utilisé, car les bobines en aluminium ne peuvent pas être équivalentes aux niveaux de perte en cuivre.
- Vérifiez votre profil de charge. En cas de facteur de charge élevé ou de longue durée de vie, attendez-vous à du cuivre, les cas de surcharge favorisant le cuivre ; pendant ce temps, les applications à faible charge peuvent utiliser de l'aluminium.
- Inspectez les joints. Inspection sur le terrain / observation en usine des connexions d'enroulement ; c'est-à-dire que les connexions en cuivre brasées sont plus tolérantes par rapport à l'aluminium soudé, qui est notoire pour ses défaillances.
- Assistez aux tests. Une visite à l'usine pour voir l'atelier d'enroulement et le site de test représente la dernière preuve de l'état ; tout fournisseur réputé, y compris Jiangsu Subian Electric Power, devrait être heureux d'accueillir de telles visites.
Questions Fréquemment Posées
Pourquoi la pureté 99.9% est-elle importante pour le cuivre des transformateurs ?
La relation entre la pureté et la résistivité est directe et la résistivité a une connexion directe avec la perte de charge. La résistivité du cuivre électrolytique pur est d'environ 0.0172 Ω·mm²/m à 20 °C avec une conductivité de 100–101% IACS ; même de petites impuretés augmentent la résistivité et entraînent des pertes de chauffage I²R. Un enroulement avec une résistivité de 3% fonctionne à une température plus élevée pendant la pleine charge – environ 3–6 °C plus élevée aux points les plus chauds, la durée de vie de l'isolation étant réduite de 10–20% pendant 30 ans d'exploitation en raison du vieillissement de l'isolation à une température supérieure à 98 °C, où la durée de vie de l'isolation double tous les 6 °C.
Combien coûte un transformateur à enroulement en cuivre de plus ?
En général, les bobines en cuivre augmentent les coûts matériels d'un transformateur de 10-20% par rapport aux bobines en aluminium. En termes absolus, un transformateur en cuivre conforme à la norme IEC avec une puissance de sortie de 2 000 kVA coûte entre $18 000 et $38 000 selon la classe d'efficacité et les spécifications, tandis que l'équivalent en aluminium coûtera environ 10-20% de moins. Cependant, le coût plus élevé du cuivre est compensé par des économies d'énergie dans un délai de 2 à 6 ans d'exploitation dans des conditions de charge industrielle normales, ainsi qu'une température de point chaud plus basse et une meilleure capacité de surcharge pendant le reste de la durée de vie du transformateur.
Comment puis-je savoir si un transformateur a vraiment des enroulements en cuivre ?
Il existe trois méthodes principales qui peuvent être utilisées. Pour commencer, un utilisateur doit se référer à la résistance des enroulements dans le rapport d'essai d'usine : une température connue est utilisée, et selon la définition de la résistance du cuivre, sa valeur sera égale à 0,0172 ohm·mm²/m multipliée par la longueur de la section transversale. Si les résultats obtenus sont compatibles avec cette valeur, avec la seule exception d'une déviation de 2-3%, cela indique que le métal est effectivement du cuivre ; un échantillon en aluminium donnerait des résultats supérieurs de 60%. Dans la deuxième méthode, les valeurs mesurées des pertes à charge sont comparées à celles spécifiées : le montant des pertes à charge pour les bobines en cuivre sera à la valeur du cuivre ; pour les bobines en aluminium, il sera inférieur. Enfin, un utilisateur peut demander le certificat de matériau, et en cas d'achats importants, peut observer le processus de production. Tout fabricant de confiance, y compris Jiangsu Subian Electric Power, sera en mesure d'offrir les trois options.
Les transformateurs à enroulements en aluminium sont-ils toujours moins bons ?
Non. Un bon transformateur en aluminium, avec des conducteurs de la bonne taille et une soudure de qualité, sera tout à fait acceptable, en particulier pour des applications de distribution à faible charge nécessitant le prix le plus bas possible. Les inconvénients de l'aluminium — environ 20-30% de pertes supplémentaires dues à la charge, une température de fonctionnement plus élevée et la nécessité d'une soudure soigneuse des joints — sont plus importants dans les applications avec un facteur de charge élevé, où des surcharges se produisent souvent ou une longue durée de vie est attendue. La règle générale est donc : utiliser du cuivre pour un service continu lourd ou pour des positions où une surcharge est probable, tandis que l'aluminium est acceptable pour un service léger ou lorsque le prix est d'une importance cruciale.
Que comprend Jiangsu Subian Electric Power avec un transformateur à enroulements en cuivre ?
Pour chaque unité, Subian fournit les documents suivants : un certificat des matériaux conducteurs qui confirme la pureté et la conductivité du cuivre ETP/à faible teneur en oxygène à 99,9%, un rapport d'essai complet IEC 60076-1 réalisé en usine qui inclut des mesures de la résistance des enroulements (dans toutes les phases et avec un déséquilibre ne dépassant pas 2%), et les valeurs mesurées des pertes à vide et des pertes en charge accompagnées d'un ensemble exhaustif de documentation numérique conforme à la construction. L'entreprise fournit sa gamme de 10 kVA à 100 MVA avec des enroulements en cuivre, que les clients peuvent évaluer eux-mêmes : le processus d'enroulement et de test peut être observé sur place.
Références
- IEC 60076-1 : Transformateurs de puissance – Partie 1 : Généralités — la norme définissant les tests de résistance des enroulements, la mesure des pertes et les garanties de pertes en charge.
- Association de développement du cuivre — données autorisées sur la conductivité, la résistivité et les grades du cuivre (ETP, OFC, faible teneur en oxygène).
- IEC 60076-20 : Transformateurs de puissance – Partie 20 : Efficacité énergétique — classes d'efficacité qui rendent les enroulements en cuivre à faibles pertes économiquement décisifs.
- IEEE C57.104 : interprétation DGA — contexte sur la façon dont le fonctionnement à chaud des enroulements à haute résistance apparaît dans l'analyse des gaz.
- Hitachi Energy — référence sur l'ingénierie des transformateurs de puissance enroulés en cuivre de qualité supérieure.
- Siemens Energy — référence sur la conception et la pratique d'essai des transformateurs enroulés en cuivre à l'international.
- Jiangsu Subian Electric Power — Fabricant conforme à la norme IEC 60076 construisant toutes les gammes avec des enroulements en cuivre pur 99.9% documentés.
Conclusion
Le cuivre utilisé dans les transformateurs influence ses pertes de fonctionnement, sa température, sa capacité de surcharge, sa longévité et son coût total de possession. Le fait que le cuivre utilisé soit supérieur à 99.9% pur fait la différence entre un cuivre se comportant comme du cuivre et un cuivre n'ayant que l'apparence de cela. La perte de charge augmente directement en proportion de la résistivité du conducteur, et chaque 6°C au-dessus du point chaud nominal double la durée de vie de l'isolation, donc la pureté du cuivre est une question d'économie de cycle de vie, pas un problème de technologie de fabrication. La bonne nouvelle est que 99.9% de pureté du cuivre peut être facilement prouvée par des certificats de matériau, des mesures de résistance des enroulements et des pertes de charge mesurées.
- Le cuivre ETP 99.9% implique une conductivité de 100% IACS et une résistivité inférieure d'environ 40% par rapport à l'aluminium.
- L'enroulement en cuivre réduit les pertes de charge de 20-30% et fournit des paramètres opérationnels plus frais des transformateurs pour une durée de vie plus longue de l'isolation et une grande réserve de surcharge.
- Cet argent supplémentaire dépensé pour le fil de cuivre peut être récupéré en 2 à 6 ans selon le facteur de charge.
- Jiangsu Subian Electric Power produit sa gamme complète de transformateurs IEC 60076 en utilisant du cuivre 99.9% conformément aux documents, et leurs prix sont inférieurs de 20-40% à ceux proposés par les fabricants européens, ce qui peut être prouvé par des résultats de tests.
