Au Nigeria, une entreprise de distribution d'eau a mis de côté $140,000 pour acquérir dix transformateurs d'une puissance de 500 kVA. Le personnel d'approvisionnement a été inondé d'offres de 17 fournisseurs qui ont proposé des prix variant de $9,500 à $31,000 par unité. Le fournisseur avec le prix le plus bas n'avait pas d'installation de fabrication, avait une boîte postale comme adresse de contact, et avait son ‘ certificat ’ imprimé à partir d'un modèle PDF. L'enchérisseur au prix le plus élevé était une entreprise européenne avec une excellente réputation, mais un délai de livraison long de neuf mois et aucune opération localement. L'équipe avait presque pris la décision de partager la différence entre les fournisseurs et de se contenter d'une entreprise avec un prix modéré, seulement pour découvrir qu'elle avait changé d'avis une fois qu'on lui avait demandé d'envoyer le rapport de test de fabrication. La sélection d'un fabricant de transformateurs est un processus de gestion des risques, étant donné que choisir le mauvais fournisseur pourrait entraîner des coûts bien au-delà du prix initial.
Le présent guide présente la méthodologie correcte pour mener un processus de vérification approfondi des fabricants de transformateurs, qui comprend la vérification des certifications, la réalisation d'audits d'usine, l'obtention de rapports de test, la comparaison des prix et l'accord sur les conditions de paiement, ainsi que la manière particulière dont Jiangsu Subian Electric Power se positionne sur ce marché des fournisseurs.
Dans cet article, nous allons explorer comment sélectionner un fabricant de transformateurs en vérifiant cinq éléments critiques : (1) Certifications – si le transformateur électrique est certifié IEC 60076 et si le fabricant a obtenu la certification ISO 9001 pour la gestion de la qualité ; (2) Existence de l'installation de production – si une usine existe ; si des lignes de production sont en place et si les pièces de test ont été prouvées ; (3) Documentation – si l'usine est capable de fournir un rapport de test en documentation ; (4) Conditions commerciales – si la période de garantie est de 18 à 24 mois et si des pièces de rechange sont disponibles pendant 10 ans ; et (5) Références – si le fabricant a réalisé des projets dans cette région.
Pourquoi le choix du fabricant est plus important que le modèle
Deux transformateurs ayant des kVA, des groupes vectoriels et des rapports de tension identiques peuvent avoir des performances radicalement différentes. Ils pourraient avoir des pertes dépassant celles indiquées dans la fiche technique de 10 à 30%, une isolation avec des vides qui se rompent dans les trois ans, et des soudures qui fuient de l'huile après cinq ans de fonctionnement. L'usine détermine la différence : la qualité de l'acier du noyau, le calendrier d'enroulement, les méthodes de séchage et de mise sous vide, la vigilance lors des tests et la gestion de la qualité.
Cela signifie que la question lors du choix d'un transformateur n'est pas “ quel modèle ” mais “ qui le fabrique et ce fabricant peut-il justifier ses capacités ”. Le processus de prise de décision est le même que le produit ait été acheté dans une usine chinoise, indienne ou européenne : le processus de vérification reste le même et la documentation fournit la preuve du produit.
Vérifiez les certifications et la conformité aux normes
Commencez par rassembler des preuves papier, un producteur de transformateurs fiable devrait avoir et fournir ce qui suit :
- Tests de conformité IEC 60076, normes internationales liées à la classification et aux tests des transformateurs électriques. Assurez-vous de savoir quelles parties sont couvertes par leur rapport de test (60076-1 général, 60076-2 élévation de température, 60076-3 isolation, et 60076-11 type sec)
- Certification ISO 9001, le système de gestion de la qualité qui a été vérifié par un organisme membre fiable
- Certification ISO 14001 liée à la gestion environnementale, un facteur croissant pour les exportations vers l'UE
- Certifications spécifiques au pays, par exemple, CE pour les pays de l'UE, UL/cUL pour l'Amérique du Nord, et GOST dans certains pays de la CEI, donc gardez la localisation à l'esprit.
- Rapport de test de type d'un laboratoire accrédité, par exemple, KEMA ou CESI qui inclut des tests d'impulsion de foudre, des tests d'élévation de température et des tests de court-circuit
Soyez conscient de deux pièges avec les certificats : il peut s'agir de documents scannés d'autres entreprises et aussi de certificats “ISO” d'organisations qui ne sont pas accréditées. Il suffit de cinq minutes pour vérifier le nom de l'organisme de certification dans son registre et de nombreux soumissionnaires seront éliminés de cette manière.
Vérifiez la substance de l'usine, pas les brochures
Les certifications montrent l'intention ; l'usine fournit des preuves. Avant de passer une commande pour un montant supérieur à environ $30,000 à $50,000, comprenez mieux la substance de fabrication.
- Capacité de production et lignes machines de découpe de noyaux, machines de bobinage, fours de séchage sous vide (très importants pour l'isolation immergée dans l'huile), et zones d'assemblage. Demandez quelle est sa capacité de production en kVA/an et quel est le délai de livraison.
- Zone de test un véritable centre de test non-stop avec des équipements pour les tests de relation, de résistance, de pertes et de tension induite. Demandez si les acheteurs peuvent assister aux tests.
- Matériaux de noyau acier au silicium laminé à froid ou laminé à chaud d'un producteur réputé (par exemple, Baosteel, JFE, Thyssen) ou d'un fabricant inconnu. La qualité de l'acier laminé à chaud est un facteur clé dans les pertes à vide.
- Matériaux de bobinage soit en cuivre soit en aluminium ; le cuivre est 20-40% plus cher et a une meilleure capacité de court-circuit.
- Densité d'employés et superficie de l'usine une usine ayant des zones spéciales et du personnel de contrôle qualité est une usine de transformateurs justifiée ; si c'est une combinaison bureau et entrepôt considérez cela comme un signal d'alarme.
Le moyen le plus simple de comprendre toutes ces questions est de commander une visite vidéo ou mieux encore un audit direct de l'usine soit par vous-même soit par une 3ème entreprise (SGS, Bureau Veritas le coût de l'inspection est d'environ $500-1500)
Exigez des rapports de test et des garanties de pertes
Le rapport des tests de routine de l'usine est le document crucial concernant l'achat. Selon la norme IEC 60076-1, les tests de routine impliquent la mesure de la résistance des enroulements, la vérification du rapport de tension et du groupe vectoriel, les tests de court-circuit (perte de charge et impédance), les tests de perte à vide et de courant et pour certains designs, la mesure de la surtension induite et des décharges partielles. Exigez le rapport de test réel de l'usine de l'équipement fourni, pas celui de référence, et comparez les résultats avec vos spécifications.
| Test | Ce que cela prouve | Tolérance d'acceptation typique |
|---|---|---|
| Résistance des enroulements | Matériau correct, qualité des joints | ±2–5% vs. conception |
| Rapport de tension | Enroulements corrects, plage de prises fonctionnelle | ±0,5% |
| Pertes à vide | Qualité du noyau, discipline d'assemblage | +10% max selon IEC 60076-1 |
| Pertes en charge | Matériau et conception des enroulements | +10% max selon IEC 60076-1 |
| Impédance (uk%) | Comportement en court-circuit, chute de tension | ±7.5% de la valeur nominale (IEC) |
| Élévation de température (test type) | Capacité sous charge soutenue | Selon les limites 60076-2 |
Inclure les garanties de perte ainsi que les tolérances IEC dans le contrat : si la perte dépasse la limite fixée dans le contrat ainsi que les tolérances définies, le fournisseur devra soit payer une compensation, soit être soumis à un rejet par le client. Cette clause exclusive garantit l'exactitude de vos prévisions de coûts d'exploitation pour 25 à 30 ans, et c'est ce qui différencie les véritables fabricants des commerçants.
Conditions commerciales : Garantie, Pièces de rechange, Paiement
Le cadre commercial d'un contrat de fabricant efficace comprend :
- Garantie : la période de garantie régulière pour les transformateurs de distribution est comprise entre 18 et 24 mois, les réclamations étant réglées par des réparations, des remplacements et des crédits.
- Pièces de rechange : la nécessité de fournir les composants clés tels que les isolateurs, les joints, les pièces de matériel de commutation et les dispositifs de mesure pendant une période d'au moins 10 ans doit être précisée ; sinon, un joint coûtera $30, mais cela entraînera une défaillance du transformateur de $15,000.
- Conditions de paiement : concernant les fournisseurs de Chine, les conditions de paiement sont de 30 % d'acompte et 70 % au moment de l'expédition par T/T ou L/C irrévocable, et il est préférable de ne pas payer 100 % à l'avance pour les fournisseurs non vérifiés.
- Incoterms : EXW, FOB, CIF, DAP – spécifiez les questions d'expédition, d'assurance et de douane à chaque étape.
- Délais de livraison : 30-90 jours pour les transformateurs de livraison standard depuis l'usine ; 15 jours de livraison “en stock” depuis un commerçant implique qu'il n'y a pas d'usine du tout.
- Après-vente : il doit y avoir un spécialiste technique qui répond aux questions dans un délai de 24 à 48 heures, et qui fournit la documentation en anglais.
| Terme commercial | Norme du marché | Ce qu'un fournisseur faible fait à la place |
|---|---|---|
| Garantie | 18–24 mois, réparation/remplacement/crédit | 12 mois avec un processus de réclamation vague |
| Pièces de rechange | Engagement de 10 ans, liste de prix | “Nous aiderons si possible” |
| Paiement | Dépôt 30% / 70% avant expédition, ou L/C à vue | Exige 100% d'avance |
| Incoterms | FOB, CIF, ou DAP clairement définis | Conditions vagues de “nous gérons tout” |
| Délai de livraison | 30 à 90 jours depuis l'usine | “Livraison ”en stock” de 15 jours |
| Support technique | Réponse sous 24 à 48 heures | Pas d'ingénieur, pas de documents en anglais |
Signaux d'alerte qui devraient tuer une offre
Il y a certains signaux d'alarme qui sont critiques. Il est temps de dire au revoir à un fournisseur qui :
- Ne peut ou ne veut pas fournir un document de test d'usine pour un produit fabriqué.
- Fournit un prix “en stock” sans offrir de variabilité de délai, nom de l'usine, et une localisation dans une boîte postale.
- Parle de certains antécédents négatifs, qui sont “garantis” et ne permettent aucune variance.
- Insiste pour obtenir 100% d'argent d'avance sans fournir de lettre de crédit ou d'entiercement.
- Fournit des certifications sans correspondance réelle avec le champ d'application de l'organisme de certification.
- S'abstient de procéder à une inspection par un tiers des marchandises ou d'une visite d'usine si la commande dépasse $30,000.
- Est incapable de fournir de vrais clients ou projets ; les références fournies s'avèrent être des entreprises familiales.
Aucun des contrôles ci-dessus n'est inhabituel ; c'est la même attention à l'achat que vous appliqueriez lors de l'achat d'un actif capital. Ce qui distingue ce cas est le fait que la fraude sur les transformateurs et l'échec de la qualité peuvent être coûteux et lents, d'où l'importance de ces vérifications. En tant qu'option de filtrage primaire, vérifiez les cinq documents suivants qui sont requis de tous les candidats :
| Document | Ce qu'il faut vérifier | Indicateur de défaillance |
|---|---|---|
| Certificat ISO 9001 | Organisme de certification et date de validité | La copie est un scan du dossier d'une autre entreprise |
| Rapport de test IEC 60076 | Les valeurs correspondent à la plaque signalétique dans les tolérances | Seulement des valeurs “typiques”, pas de rapport réel |
| Enregistrement de l'entreprise | L'adresse de l'usine correspond aux déclarations de production | Adresse de boîte postale ou entité enregistrée de commerçant |
| Liste de références clients | Appeler au moins une référence | Les références sont non vérifiables ou des entreprises familiales |
| Clause de garantie | Processus de réclamation clair et durée | Promesses vagues, pas de termes écrits |
Tableau de comparaison des fabricants
| Critère | Marque mondiale (ABB/Siemens) | Grand OEM chinois (TBEA, etc.) | Spécialiste certifié IEC (Subian) | Société de négoce |
|---|---|---|---|---|
| Rapports de test IEC 60076 | Oui | Oui | Oui | Souvent faux |
| Visite d'usine / audit | Oui | Oui | Oui | Pas d'usine |
| Enroulements en cuivre standard | Option habituelle | Option | Oui | Inconnu |
| Garantie | 24 mois | 18–24 mois | 18–24 mois | Varie, difficile à appliquer |
| Réseau de service | Mondial | Régional | Axé sur l'exportation, en croissance | Aucun |
| Prix pour 500 kVA | $18,000–$30,000 | $10,000–$18,000 | $8,000–$16,000 | $7,000–$12,000 (risqué) |
| Niveau de risque | Faible | Faible–moyen | Faible | Élevé |
Le tableau résume la conclusion : les marques mondiales réduisent leurs risques techniques, mais demandent des prix premium et des délais de livraison plus longs ; les OEM chinois établis — fiables à bon prix ; les exportateurs spécialisés comme Subian — présentent des données testées et des prix bas ; les sociétés de négoce sont les moins chères et les plus risquées.
Repères de prix par catégorie de fournisseur
| Puissance | Marque mondiale | OEM chinois / Spécialiste | Délai de livraison typique |
|---|---|---|---|
| 100 kVA | $5,000–$10,000 | $2,500–$6,000 | 30–60 jours |
| 250 kVA | $12 000–$20 000 | $4,500–$11,000 | 30–60 jours |
| 500 kVA | $18,000–$30,000 | $8,000–$16,000 | 40–70 jours |
| 1 000 kVA | $25,000–$42,000 | $12,000–$22,000 | 50–90 jours |
| 2,500 kVA | $55,000–$90,000 | $38,000–$75,000 | 70–120 jours |
Les tarifs sont de nature consultative pour les pièces originales et proviennent directement de Chine. En termes de fret maritime et de frais logistiques, les prix livrés sont calculés en ajoutant 5–15% aux coûts standard en fonction du volume et du pays de livraison spécifique. En pratique, cela établit une comparaison honnête basée sur des spécifications et des certificats équivalents.

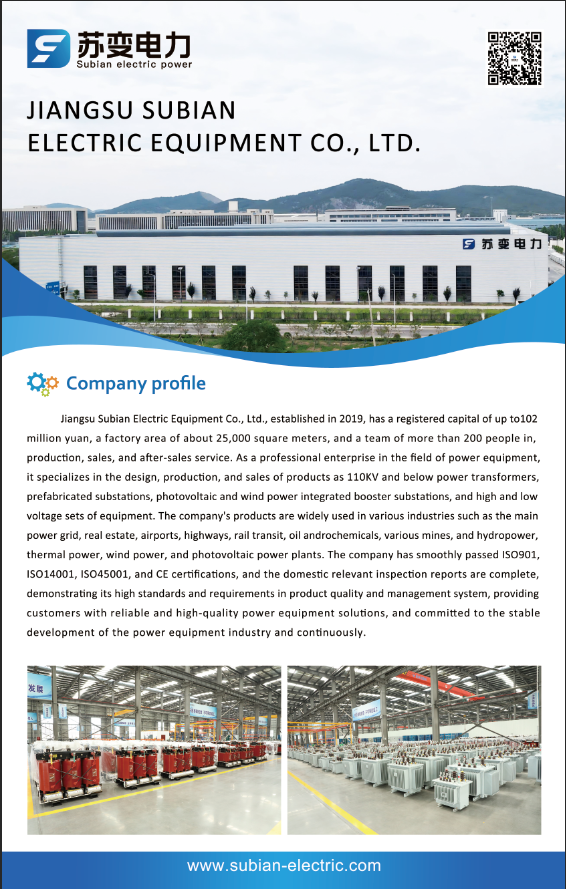

Jiangsu Subian Electric Power en un coup d'œil
Dans le cadre donné, Jiangsu Subian Electric Power se distingue comme un important fabricant chinois à inclure dans la liste des fournisseurs de transformateurs de distribution et de puissance. L'entreprise propose des produits allant de la capacité de 10 kVA à 100 MVA selon la certification IEC 60076, y compris des transformateurs immergés dans l'huile, des transformateurs à sec, des transformateurs à noyau amorphe et des sous-stations de type boîte, où des enroulements en cuivre sont utilisés dans le paquet de produits normal plutôt que dans l'alternative payante. Selon le fabricant, l'acheteur doit garder à l'esprit uniquement la paperasse, car chaque expédition est accompagnée d'un rapport de test de routine d'usine, ainsi que de la documentation confirmant les matériaux appliqués et les valeurs de perte réelles pour l'unité particulière par rapport à une spécification de produit spécifique négociée par l'acheteur.
En termes de prix, Subian propose ses transformateurs de classe distribution à un prix environ 40-60% inférieur à celui du représentant le plus proche du marché mondial de la même classe de produits, selon le principe typique concernant les fabricants opérant sous certification IEC sans implication de centres de services occidentaux. Les transformateurs de distribution standard sont livrés en 30 à 70 jours, tandis que l'entreprise avait précédemment fourni des produits similaires en Asie du Sud-Est, au Moyen-Orient, en Afrique et en Amérique latine. Cependant, il est également important de se rappeler que Subian peut ne pas être le meilleur fabricant pour chaque client, car bien que les réseaux électriques puissent être importants pour certains clients ou que de grands projets puissent ne pas être mis en œuvre sur des sites de services locaux, le guide suggère d'analyser les trois catégories de fabricants en termes de paperasse. Cependant, en ce qui concerne les projets de masse, l'électrification rurale, les zones industrielles et les centrales solaires, il est souhaitable d'utiliser les services d'un fournisseur certifié IEC qui garantit la transparence des exigences des rapports de test.
Une liste de contrôle de sélection de fabricant en 10 points
- Certifications : normes mentionnées, comme IEC 60076 parties, ISO 9001, ISO 14001, etc.
- Usine : les informations liées aux processus de production coupés comme le séchage sous vide, les zones de test, les données de capacité de production, etc.
- Matériaux : source d'acier CRGO, enroulements en cuivre ou en aluminium, nom et grade de l'acier du noyau
- Rapports : un rapport de test ordinaire effectué sur un appareil ou un équipement pour vérifier la conformité avec les normes requises et les tolérances IEC.
- Pertes : garantie de l'entreprise pour une perte dans les transformateurs électriques exprimée sous forme de valeurs contractuelles avec la possibilité de tolérance IEC de +10%.
- Garantie : la période de garantie de 18 mois à 24 mois et une description claire de la procédure de compensation pour les réclamations de panne.
- Pièces de rechange : 10 ans de considération avec la liste de prix des pièces de rechange pour les transformateurs.
- Paiement : 30/70 T/T ou L/C à vue.
- Audit : une entreprise qui va acheter des transformateurs électriques peut les obtenir par le biais d'inspections effectuées soit par des entreprises comme SGS ou BV, soit lors des visites d'usine si sa commande est supérieure à $30,000/$50,000.
- Références : autres projets développés par l'entreprise.
Questions Fréquemment Posées
Quelles certifications un fabricant de transformateurs devrait-il avoir ?
Les exigences incluent un système de gestion de la qualité ISO 9001 et la conformité IEC 60076 établie par des rapports de test périodiques. De plus, pour l'exportation de transformateurs, une certification accréditée ISA 14001 doit être obtenue ainsi que les marques réglementaires respectives telles que CE (Union Européenne) ou UL (en Amérique du Nord). De plus, il est fortement recommandé de vérifier la validité des certificats auprès du registre de l'organisation de certification concernée, car des certificats faux ou non fiables sont couramment utilisés dans le commerce des transformateurs.
Est-il sûr d'acheter des transformateurs auprès de fabricants chinois ?
Absolument. Tous les fabricants chinois utilisent le même degré de diligence que les autres, y compris Jiangsu Subian Electric Power. Les fabricants chinois réputés exploitent des usines certifiées ISO et effectuent des procédures de test comme spécifié dans IEC 60076. Le danger provient des entreprises commerciales qui exportent de faux certificats. Vérifiez toujours l'usine, demandez les résultats des tests et faites appel à l'assistance de contrôles d'inspection indépendants pour les grandes expéditions.
Combien moins cher est un transformateur chinois qu'une marque européenne ?
Pour une unité de distribution de 500 kVA, un producteur chinois avec un certificat IEC facture généralement entre $8,000 et $16,000, soit 40-60% de moins qu'ABB, Siemens ou Schneider, pour un équipement similaire, dont le prix varie de $18,000 à $30,000. Les producteurs mondiaux compensent cette différence par un vaste réseau de services et des années d'expérience avec des données de terrain. Après avoir inclus le transport (5-15%), la différence de coût global n'est pas trop importante mais reste considérable.
Comment vérifier qu'un rapport de test d'usine est réel ?
Il existe trois protocoles : (1) demander un rapport d'une unité particulière fabriquée, pas un échantillon ; (2) vérifier si les chiffres correspondent aux spécifications données dans la norme IEC 60076-1 (pertes dans +10 % de la valeur nominale, impédance dans ±7,5 %) ; (3) en cas de commandes cruciales, il est recommandé qu'un inspecteur soit présent à l'usine juste pour voir tous les tests de routine effectués. Si le fournisseur n'accepte pas les tests sponsorisés, cela signifie généralement qu'il y a une malversation.
Quelles conditions de paiement devrais-je négocier avec un fabricant de transformateurs ?
Les pratiques de paiement typiques des fournisseurs chinois, qui sont 30 % de paiement lors de la commande et 70 % avant l'expédition (T/T), ou une lettre de crédit irrévocable, exigent que le paiement ne soit pas effectué en totalité à l'avance. Cependant, dans le cas où la commande dépasse 50 000 USD, il est recommandé d'établir une structure de paiement avec certains paiements d'étapes basés sur des tests réussis et la signature de l'inspection des marchandises.
Références
- IEC 60076-1 : Transformateurs de puissance — Général — la norme régissant les classifications, les tolérances et les tests de routine.
- ISO 9001 : Systèmes de gestion de la qualité — la base de gestion de la qualité pour les fabricants.
- IEC 60529 : Degrés de protection fournis par les enveloppes (code IP) — définitions de protection des enveloppes utilisées dans les spécifications.
- IEEE C57.12.00 : Exigences générales pour les transformateurs immergés dans un liquide — cadre d'essai et de classification nord-américain.
- SGS — Services d'évaluation technique et d'inspection — audits d'usine de tiers et inspection avant expédition pour les équipements électriques importés.
- Bureau Veritas — Inspection et Certification — services de vérification indépendants pour les usines de transformateurs et les expéditions.
- Wikipedia — Transformateur — informations sur la construction, les tests et les normes des transformateurs.
Conclusion
En choisissant un producteur de transformateurs, il faut pratiquer la prévention des risques, ce qui signifie avoir la documentation appropriée pour le soutenir : vérifier leurs références et certifications, effectuer un contrôle de l'usine, demander les résultats des tests, convenir des conditions commerciales et vérifier les références du fabricant. La fourchette de prix des transformateurs de distribution est énorme — $8,000–$16,000 pour les fabricants chinois accrédités IEC par rapport à $18,000–$30,000 pour les entreprises internationales — et le bon choix dépend de l'importance du projet et de la demande de service.
- Ne jamais accepter d'acheter sans recevoir un rapport de test d'usine IEC 60076 de l'unité produite.
- Auditez l'usine ou engagez un inspecteur indépendant pour les commandes supérieures à $30,000.
- Négociez la garantie (pour 18-24 mois), la fourniture de pièces de rechange pendant dix ans et le calendrier de paiement.
- Assurez-vous de comparer le coût de l'équipement livré, pas le prix affiché.
