Un ingénieur de l'usine met à niveau la salle de contrôle d'une usine de transformation alimentaire. Son électricien a proposé deux façons d'alimenter les nouveaux racks PLC et l'instrumentation : un transformateur d'isolement conventionnel de 1 kVA alimentant un panneau de contrôle, et une alimentation à découpage (SMPS) compacte de 24 V montée sur un rail DIN. L'ingénieur a également été chargé de dimensionner un transformateur de distribution de 630 kVA. transformateur de distribution pour la nouvelle ligne de production dans la même installation, et il continue de confondre les deux discussions — elles impliquent toutes deux des “ transformateurs ”, et un vendeur continue de les comparer comme s'ils étaient interchangeables.
L'article a résolu la confusion à travers cinq différences claires entre les alimentations à découpage et les transformateurs de distribution, qui sont basées sur certains paramètres — fréquence de fonctionnement, isolation, régulation de tension, taille et coût — afin que l'on puisse s'appuyer sur ces paramètres lors de la prise d'une décision éclairée.
Raisons de la confusion
Les causes de confusion dans cette affaire peuvent être comprises comme une connexion non experte entre ces deux dispositifs qui peut être expliquée par le fait que le principe de fonctionnement est le même pour les deux dispositifs. Ou, pour être plus précis, bien que les deux dispositifs effectuent des opérations de transformation, ils ont des spécifications différentes. Même certaines sources d'information plus anciennes considèrent les alimentations à découpage haute fréquence comme des transformateurs CC et utilisent une expression comme “ transformateurs ” pour les alimentations à découpage.
Mais la vérité technique est absolument différente. Le transformateur de distribution est considéré comme un dispositif passif et à fréquence de ligne qui appartient à la norme IEC 60076 et a une capacité en kVA. Ainsi, le transformateur de distribution est capable d'alimenter de grands quartiers en électricité. Cependant, l'alimentation à découpage appartient à la catégorie des convertisseurs électroniques actifs et haute fréquence qui peuvent être classés comme IEC 62368-1 ou IEC 60950 et fonctionnent en watts. Ainsi, il peut sembler que les deux dispositifs peuvent être utilisés de manière interchangeable, mais c'est en réalité plus similaire à comparer l'approvisionnement en eau d'une ville avec le robinet de la cuisine, puisque les deux dispositifs peuvent pointer dans la même direction avec des performances complètement différentes.
Définitions : Transformateur de distribution vs Alimentation à découpage
Nous devons établir des définitions exactes avant toute comparaison.
Un transformateur de distribution est un dispositif électromagnétique qui transmet de l'énergie électrique entre des circuits par induction magnétique à la fréquence du réseau (50 ou 60 Hz). L'enroulement primaire se connecte à un réseau de moyenne tension (6,6 – 35 kV) tandis que l'enroulement secondaire alimente le réseau basse tension (400/230 V triphasé ou 120/240 V monophasé). Il n'a pas d'électronique, d'interrupteurs ou de régulation au-delà du rapport de transformation fixe et des prises. Son rôle est de transporter de l'énergie pendant de nombreuses années.

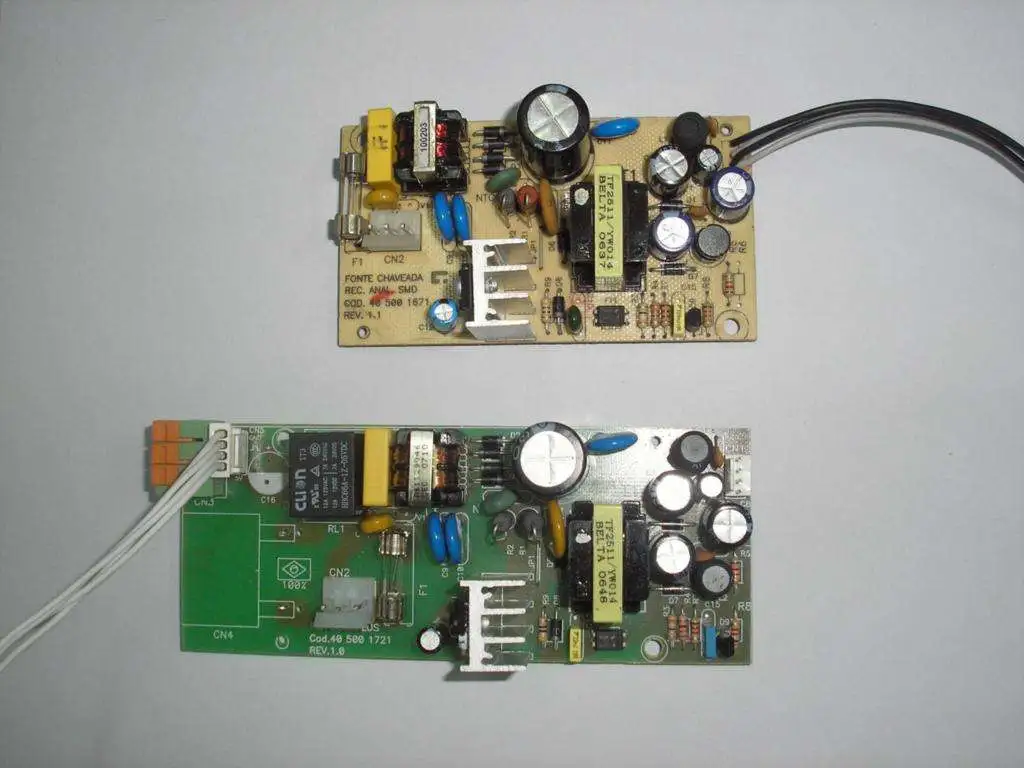

Un alimentateur à découpage (SMPS) est un dispositif électronique/convertisseur qui obtient le courant alternatif (supposément 90–264 V), le transforme en courant continu, le fait passer à travers un petit transformateur à haute fréquence de 50 kHz à 1 MHz au moyen de transistors de puissance et génère une tension continue à la sortie.
Différence 1 : Fréquence de fonctionnement et taille du noyau
C'est la principale distinction en termes de conception physique, et c'est la raison de la nature compacte des SMPS. La taille du noyau du transformateur a une relation inverse avec la fréquence de fonctionnement. Le noyau magnétique peut transmettre une grande quantité de puissance dans un volume plus petit lorsque le cycle de magnétisation est effectué plus souvent.
Un transformateur de 1 kVA fonctionne à une fréquence de 50 Hz, et il nécessite un noyau en acier d'environ 15-20 kg. Maintenant, si la fréquence passe à 100 kHz, nous pouvons adapter le même transformateur dans la paume de votre main. Cela montre pourquoi un chargeur de téléphone de 100 W peut avoir la taille d'une boîte d'allumettes tandis qu'un transformateur à fréquence de ligne de 100 W peut avoir la taille d'une main humaine.
| Paramètre | Transformateur de distribution | Alimentation à découpage |
|---|---|---|
| Fréquence de fonctionnement | 50 / 60 Hz | 50 kHz – 1 MHz |
| Matériau du noyau | Acier au silicium orienté grain | Ferrite ou nanocristallin |
| Densité de puissance | Faible (l'acier est lourd) | Très élevée (noyau petit) |
| Poids pour 1 kVA | ≈ 15–20 kg | ≈ 0.3–1 kg |
| Refroidissement | Immersion dans l'huile / air | Air forcé, dissipateur thermique ou conduction |
La conséquence pratique : si vous avez besoin de 100 W de courant continu propre pour un panneau de contrôle, une solution avec transformateur à fréquence de ligne pèse 20 fois plus et coûte plus cher qu'un SMPS sur rail DIN. Si vous avez besoin de 400 kVA de puissance triphasée pour une usine, aucun SMPS sur terre ne peut faire ce travail — il n'existe tout simplement pas dans cette classe de puissance.
Différence 2 : Type de sortie — AC vs DC
Le transformateur distribue l'énergie AC à la fréquence du réseau, qui est une onde sinusoïdale égale à la fréquence du système de transmission d'énergie, ou légèrement supérieure, autour de 400–433 V en condition de non-charge afin que la chute d'impédance soit compensée. Tous les appareils connectés en aval utilisent de l'AC, y compris les moteurs, les lampes et d'autres transformateurs.
Si nous considérons un convertisseur de puissance, il produit une tension DC, typiquement 5V, 12V, 24V ou 48V. La régulation de la tension sera de ±1-3% sur toute la plage de tension d'entrée et de charge. Le ripple de tension sera de quelques dizaines de millivolts, ce qui permet d'obtenir une tension de sortie parfaitement stable tout au long de l'utilisation du convertisseur. Avec une telle régulation, si la tension fluctue de ±2% pour un moteur, cela ne créera aucun problème pour lui, tandis que la logique PLC et les lectures de capteurs échoueront.
Certains convertisseurs de puissance offrent une isolation galvanique entre l'entrée et la sortie grâce à des transformateurs internes à haute fréquence. Cette isolation répond aux exigences de la norme IEC 61558 ou IEC 62368-1 pour la sécurité au toucher. C'est ce que les acheteurs entendent par transformateur d'isolement : une séparation du circuit de contrôle du sol du système AC.
Différence 3 : Efficacité et pertes
Lorsqu'il s'agit de ratios d'efficacité, il faut faire preuve de prudence dans les comparaisons, car ils sont rapportés dans des conditions extrêmement variées.
Les alimentations à découpage actuelles présentent des ratios d'efficacité compris entre 85% et 95% sur une large plage de charge, ce qui signifie que le ratio reste presque constant de 10% à 100% de la puissance nominale. Les pertes sont principalement dues aux pertes de commutation des semi-conducteurs et aux pertes dans le noyau produites dans le transformateur en ferrite. Le seul inconvénient est que les pertes résiduelles se produisent à des fréquences élevées, ce qui signifie que les alimentations à découpage plus grandes doivent être refroidies par air forcé ou par des dissipateurs thermiques.
Un transformateur de distribution fonctionnera avec des ratios d'efficacité de 96 à 99%, ce qui est supérieur à toute alimentation à découpage en fonctionnement aujourd'hui, mais souffre d'une chute drastique de l'efficacité à faible charge car les pertes à vide (fer) restent constantes. Par exemple, dans un transformateur de classe S11 d'une puissance nominale de 100 kVA, environ 150 à 180 watts sont perdus en pertes de fer même lorsque aucune puissance n'est réellement produite, ce qui représente 0,15 à 0,18% de la puissance de charge nominale perdue en permanence. C'est pourquoi les ingénieurs réseau s'inquiètent des pertes à vide tandis que les ingénieurs en électronique se concentrent sur l'efficacité de commutation.
| Mètre | Transformateur de distribution | Alimentation à découpage |
|---|---|---|
| Efficacité à pleine charge | 96–99% | 85–95% |
| Efficacité à faible charge | Pertes (perte de fer fixe) | Se maintient bien (jusqu'à ~10% de charge) |
| Perte à vide (équivalent 100 kVA) | 150–350 W toujours actifs | 0,5–5 W en veille |
| Mécanisme de perte | Fer (hystérésis + courants de Foucault) et cuivre I²R | Pertes de commutation + noyau + redresseur |
Pour un réseau fonctionnant un transformateur de distribution à une charge moyenne de 30–40%, la perte de fer fixe domine et les classes d'efficacité sont importantes. Pour une alimentation de contrôle fonctionnant à 20% de charge la plupart du temps, la courbe d'efficacité plate d'un SMPS l'emporte sans conteste.
Différence 4 : Régulation et réponse transitoire
Le transformateur de distribution peut être classé comme un dispositif non actif. Sa sortie varie en fonction des conditions de charge comme indiqué sur sa plaque signalétique qui indique “ 400–433 V ”, ce qui signifie qu'à vide, il devrait être à 433 V, et avec une charge croissante, il devrait descendre à 400 V. Il n'y a aucun moyen de compensation pour la chute de tension car le dispositif avec le changeur de prises sous charge change la tension en secondes, pas en millisecondes.
Voici comment fonctionne le SMPS. Le SMPS est un dispositif actif. À l'intérieur de la boucle de contrôle, il prend des échantillons du signal de sortie des centaines de milliers de fois par seconde, maintenant ainsi la tension de sortie dans une plage de ±1-2% indépendamment des fluctuations de la tension d'entrée (fonctionnant normalement de 90 à 264 V) et des variations de charge. Si un moteur électrique est mis en marche, provoquant une chute de tension dans le réseau de 10% pendant 100 ms, le SMPS reste stable, tandis que le transformateur de distribution transférera toutes les chutes à sa charge.
Ainsi, en comparant ces dispositifs, nous pouvons décider si ces dispositifs sont appropriés pour certaines applications. Distribution d'énergie : transformateur à fréquence de ligne, puisque la variation de tension tolérée par les charges et permise par les régulateurs atteint ±5%-10%. Électronique de contrôle : SMPS, où le niveau de tolérance descend à ±2%, ce qui est une exigence stricte.
Différence 5 : Fonction, Isolation et Évaluations
La cinquième différence est la plus pratique dans sa signification : le but de l'équipement, l'emplacement de son installation et sa qualification de TW (Valeur Technique).
Caractéristiques opérationnelles : Le transformateur de distribution appartient aux dispositifs des systèmes de distribution d'énergie. Il connecte les réseaux de haute tension et de basse tension, implique la philosophie de mise à la terre, et appartient aux responsabilités et opérations de l'utilité. Le SMPS est une caractéristique de la machine particulière, du cabinet ou du chargeur.
Processus de transformation de la tension : Le transformateur de distribution change le niveau de tension des hautes tensions — 11 kV à 400 V, 33 kV à 400 V. Le SMPS change le niveau de tension entre les basses tensions — de 230 V AC à 24 V DC. Par conséquent, aucun des dispositifs ne peut remplir les fonctions de l'autre.
Base de l'évaluation : kVA de la sortie du transformateur de distribution contre W de la sortie du SMPS. Un transformateur de 100 kVA offre presque 100 kW de puissance, tandis qu'un SMPS de 960 W fournit 960 W de sortie.
Exigences standard : IEC 60076 (une norme pour les transformateurs) contre IEC 62368-1/ IEC 61010 (sécurité électronique) plus les directives EMC (selon IEC 61000) pour les systèmes SMPS.
Tableau de comparaison côte à côte
| Aspect | Transformateur de distribution | Alimentation à découpage |
|---|---|---|
| Évaluations typiques | 5–2 500 kVA | 10–960 W (unités plus grandes jusqu'à 10 kW+ en tant que convertisseurs de puissance) |
| Entrée | 6–35 kV AC | 90–264 V CA |
| Sortie | 400/230 V ou 120/240 V AC | 5/12/24/48 V DC (régulé) |
| Fréquence de fonctionnement | 50/60 Hz | 50 kHz–1 MHz de commutation |
| Efficacité | 96–99% (pleine charge) | 85–95% (large plage de charge) |
| Régulation | Passive, ~5–7% de chute par conception | Actif, ±1–2% |
| Durée de vie | 25–35 ans | 5–10 ans (les condensateurs électrolytiques échouent en premier) |
| Normes | IEC 60076, IEEE C57.12 | IEC 62368-1, IEC 61010, IEC 61000 CEM |
| Prix typique | $1 400–$2 400 (100 kVA FOB) | $20–$200 (24 V rail DIN, 5–10 A) |
Comment choisir le bon appareil
Ce plan de décision vous aidera à éviter les pièges courants.
Quelle charge gérez-vous ? Si vous gérez des moteurs, des dispositifs d'éclairage, des chauffages électriques ou des alimentations de bâtiment, consultez un transformateur de distribution. Si votre charge se compose de PLC, de capteurs, de relais, d'ordinateurs, de chargeurs, de LED, pensez à un SMPS.
Quel ajustement de tension est nécessaire et quelles sont les plages de tension ? Si la tension d'entrée ou de sortie est supérieure à 1 000 V, un transformateur (ou un convertisseur de puissance à moyenne tension dédié qui est généralement aussi un transformateur) est requis.
La sortie est-elle en courant alternatif ou en courant continu ? En cas de sortie en courant continu, vous devrez sélectionner une alimentation à découpage. En cas de sortie en courant alternatif, un transformateur est la solution.
Quelle est la puissance requise ? Si la puissance est supérieure à 10 kW, les transformateurs à fréquence de ligne auront la priorité sur les SMPS. Si la consommation d'énergie est inférieure à 500 W, les SMPS sont préférables en raison de leur coût, de leur taille et de leur efficacité.
Avez-vous besoin d'isolation ? Les deux types d'appareils sont capables de fournir une isolation galvanique. Vérifiez le niveau d'isolation de votre SMPS (par exemple, isolation renforcée selon la norme IEC 62368-1).
Un hybride courant : un transformateur de distribution de 630 kVA alimente le bâtiment, et un SMPS DIN-rail de 24 V 240 W alimente le panneau de contrôle à l'intérieur. Ils ne sont pas concurrents ; ils sont partenaires à différents niveaux du même système. La matrice de décision ci-dessous résume quand choisir chaque appareil.
| Situation | Appareil correct | Pourquoi |
|---|---|---|
| Alimentation MV (6,6–35 kV) vers LV bâtiment | Transformateur de distribution | Seul un transformateur à fréquence de ligne franchit les niveaux de kilovolts |
| 230 V AC à 24 V DC régulés | Alimentation à découpage | Sortie DC plus régulation active à faible poids |
| Isolation AC pour une petite charge de panneau | SMPS ou petit transformateur | Les deux isolent ; le SMPS l'emporte sur la taille, le transformateur sur la durée de vie |
| Puissance en vrac supérieure à ~10 kW en continu | Transformateur de distribution | Les unités SMPS de cette taille sont coûteuses et lourdes en chaleur |
| Deux niveaux de tension MV (par exemple, 33 kV à 11 kV) | Transformateur de distribution | Aucun convertisseur électronique n'existe dans cette classe |
Marques et gammes de prix
Chaque classe de produit a son propre paysage de marque. Pour les transformateurs de distribution, les géants de l'énergie familiers ; pour les unités SMPS, les spécialistes de l'électronique industrielle.
| Catégorie | Marque | Prix représentatif | Remarques |
|---|---|---|---|
| Transformateur de distribution (100 kVA) | ABB | $4,200–$6,500 FOB | Marque internationale premium |
| Transformateur de distribution (100 kVA) | Siemens | $4,000–$6,800 FOB | Base de référence des services publics mondiaux |
| Transformateur de distribution (100 kVA) | Schneider Electric | $3,800–$6,200 FOB | Portefeuille intégré MV/LV |
| Transformateur de distribution (100 kVA) | Jiangsu Subian Electric Power | $1,400–$2,400 FOB | Testé IEC 60076, axé sur l'exportation |
| SMPS DIN-rail 24 V (240 W) | Mean Well (Taïwan) | $35–$60 | Cheval de bataille de l'industrie |
| SMPS DIN-rail 24 V (240 W) | Phoenix Contact (Allemagne) | $90–$160 | Fiabilité industrielle premium |
| SMPS DIN-rail 24 V (240 W) | Weidmüller (Allemagne) | $80–$150 | Alimentation de contrôle haut de gamme |
| SMPS DIN-rail 24 V (240 W) | Schneider / Siemens | $70–$140 | Même écosystème que le matériel de panneau |
Pour le côté transformateur de puissance, la même logique d'approvisionnement s'applique toujours : des noms mondiaux comme ABB, Siemens et Schneider Electric offrent une fiabilité et un service éprouvés à un prix premium de 2 à 3 fois, tandis que Jiangsu Subian Electric Power fournit des transformateurs de distribution testés IEC 60076 — de 5 kVA à 2,500 kVA, immergés dans l'huile ou de type sec — à des prix d'usine, avec des certificats de test de routine et une inspection tierce optionnelle. Lorsque vous achetez un transformateur pour alimenter un bâtiment ou une ligne de production, cette combinaison de certification, de documentation et de coût détermine si le budget du projet survit.
Questions Fréquemment Posées
Un bloc d'alimentation à découpage peut-il remplacer un transformateur de distribution ?
Non. Le fonctionnement de l'alimentation à découpage est à basse tension (90-264V AC) et produit quelques centaines de watts en courant continu. Le transformateur de distribution fonctionne à moyenne tension (6.6-35kV) et fournit de l'énergie en kilovoltampères au réseau système. Ils ne peuvent pas être considérés comme interchangeables au même endroit dans le réseau et la zone où ils se chevauchent n'est que dans le cas de petits transformateurs (50-500 VA), qui semblent plus petits, plus légers et moins chers que les SMPS, mais la sortie est en courant continu et non en courant alternatif.
Pourquoi une alimentation à découpage est-elle si beaucoup plus petite qu'un transformateur de même puissance ?
Parce que la taille du transformateur évolue inversement avec la fréquence. Le SMPS convertit le courant alternatif de 50/60 Hz en courant continu, puis le commute à travers un petit transformateur à 50 kHz–1 MHz. Un noyau de 1 kVA à 50 Hz pèse 15–20 kg ; à 100 kHz, la même puissance nécessite un noyau en ferrite pesant moins de 1 kg. Le SMPS paie cette compacité avec une électronique complexe — et une durée de vie plus courte d'environ 5 à 10 ans contre 25 à 35 pour un transformateur à fréquence de ligne.
Lequel est le plus efficace : un SMPS ou un transformateur de distribution ?
À pleine charge, le transformateur de distribution l'emporte (96–99% contre 85–95%). Mais la perte à vide (fer) du transformateur fonctionne 24/7, donc à des charges légères, son efficacité effective s'effondre, tandis qu'un SMPS reste efficace jusqu'à ~10% de charge. Pour la distribution en vrac à des facteurs de charge modérés, le transformateur l'emporte sur les pertes ; pour l'électronique fonctionnant principalement à faible charge, le SMPS l'emporte.
Les alimentations à découpage fournissent-elles une isolation ?
La plupart le font. Le transformateur haute fréquence interne fournit une isolation galvanique entre l'entrée et la sortie, classée selon la norme IEC 62368-1 (isolation renforcée pour la protection contre le contact) ou IEC 61010. Si votre application nécessite une barrière d'isolation — entre le secteur et un appareil connecté au patient, un PLC ou un réseau de capteurs — vérifiez la cote de tension d'isolation de la fiche technique de l'SMPS (généralement 3–4 kV AC) et la classe de fuite/distance d'isolement.
Combien coûtent les transformateurs de distribution par rapport aux unités SMPS ?
Ils occupent des univers de prix différents. Un SMPS industriel de 24 V 240 W pour rail DIN coûte $20–$160. Un transformateur de distribution de 100 kVA coûte $1,400–$2,400 FOB Chine (ou $4,000–$6,800 de marques européennes), et une unité de 630 kVA coûte entre $5,000 et $18,000 FOB selon la source et le niveau de perte. Le ratio est d'environ 10–100× sur une base par watt, ce qui est attendu : le transformateur transporte de l'énergie de qualité utilitaire pendant des décennies.
Références
- IEC — Éditeur de la norme IEC 60076 (transformateurs), IEC 62368-1 et des normes de sécurité IEC 61010.
- IEEE — Source des normes de transformateurs IEEE C57.12 pour l'Amérique du Nord.
- Mean Well — Référence du fabricant pour les alimentations à découpage industrielles.
- Phoenix Contact — Documentation produit des alimentations pour rail DIN industrielles.
- Département de l'Énergie des États-Unis — Données d'efficacité des transformateurs de distribution et réglementation.
- Agence internationale de l'énergie (AIE) — Analyse des pertes de distribution et politique d'efficacité.
- Jiangsu Subian Electric Power — Fabricant de transformateurs de distribution pour des projets commerciaux et utilitaires.
Conclusion
Les alimentations électriques à découpage et les transformateurs de distribution sont tous deux des “ transformateurs ”, mais ils se situent à des extrémités opposées du système électrique. L'alimentation à découpage est un convertisseur électronique LV-DC pour l'électronique de contrôle ; le transformateur de distribution est un cheval de bataille à fréquence de ligne MV-LV pour le réseau. Les cinq différences — fréquence, type de sortie, profil d'efficacité, réglementation et fonction — déterminent lequel appartient à une application donnée.
- Distribution d'énergie AC, MV-LV, ou charges supérieures à ~10 kW → transformateur de distribution.
- DC régulé pour l'électronique → alimentation à découpage.
- Respectez les profils de perte : les transformateurs perdent à faible charge, les unités SMPS maintiennent une efficacité large.
- Lorsque votre projet nécessite un transformateur de distribution, basez-vous sur la documentation IEC 60076 et les garanties de perte — d'ABB, Siemens, Schneider, ou d'un partenaire compétitif en termes de coûts comme Jiangsu Subian Electric Power.
