Sur une route rurale dans les hauts plateaux vietnamiens, une équipe de quatre travailleurs a réussi à terminer l'opération d'un poste de transformation monté sur poteau en un peu moins de six heures - ils avaient installé le poteau la veille, fixé la plateforme pour le transformateur, connecté les fils haute tension de la ligne 22 kV, et câblé les alimentations basse tension pour les besoins de 15 foyers en fin d'après-midi. Pas de base en béton, pas de clôture, pas de structure, pas de nombre de travaux civils nécessaires. Le soir, le village était alimenté en électricité, et l'équipe est partie pour son prochain travail.
L'article décrit comment fonctionne le poste de transformation monté sur poteau, en quoi il est différent d'un poste de transformation au sol, ce qu'il contient, comment il est installé, quels sont les coûts associés, et quels sont ses avantages par rapport aux autres types de postes de transformation.
Qu'est-ce qu'un poste de transformation monté sur poteau ?
Un poste de transformation monté sur poteau est une installation de distribution efficace qui transforme l'électricité sur un poteau utilitaire plutôt que sur le sol, comme cela se fait traditionnellement. Un transformateur monté sur poteau (monté sur un bras de soutien ou sur une plateforme spéciale), l'équipement de protection primaire (fusibles ou coupe-fusibles), l'équipement de protection à la terre, et le système de distribution basse tension sont montés à quelques mètres au-dessus du niveau du sol avec les connexions aux lignes de moyenne tension.
Pour être plus précis, “ poste de transformation monté sur poteau ” et “ transformateur monté sur poteau ” signifient la même installation presque partout dans le monde car il n'est pas nécessaire de manipuler beaucoup d'équipements pour le fusible, pour couper ou allumer le transformateur, et pour mesurer l'électricité consommée. De tels poteaux sont largement utilisés en Amérique du Nord pour servir des consommateurs individuels et en Asie, en Afrique et en Amérique latine pour l'électrification des zones rurales.
En ce qui concerne les caractéristiques clés des installations, un poteau suffit pour une installation montée sur poteau (parfois deux poteaux sont nécessaires), il doit y avoir des câbles haute et basse tension (HVC, LVC) fournissant de l'énergie.
Composants d'un poste de transformation monté sur poteau

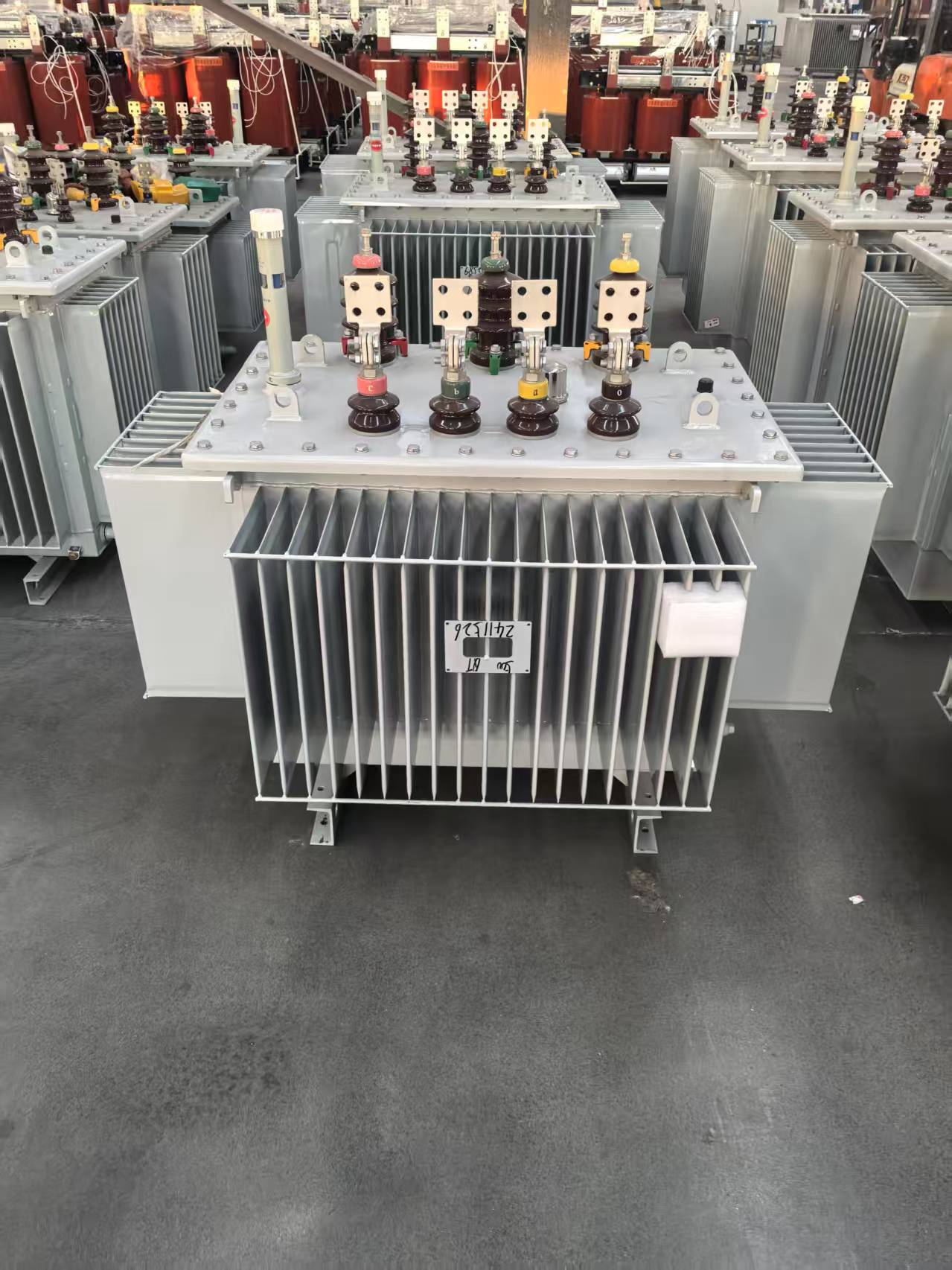

| Composant | Fonction | Spécification typique |
|---|---|---|
| Transformateur de distribution | Réduit la tension de MV à LV | 5–167 kVA, monophasé ou triphasé, immergé dans l'huile |
| Coupe-fusible / fusible de coupure | Protection primaire contre les surcharges et les défauts | Classe 15–35 kV, liens de fusible dimensionnés pour le transformateur |
| Parafoudre primaire | Détourne les surtensions de foudre vers la terre | Classe 9–36 kV, MOA (oxyde métallique) |
| Parafoudre secondaire (optionnel) | Protège le côté LV des surtensions induites | Classe 240 V / 400 V |
| Poteau et bras de soutien | Structure de support | Poteau en bois/béton/acier, bras de soutien ou plateforme de transformateur |
| Câbles de hauban et ancres | Stabilisation structurelle | Fil d'acier, ancre de terre |
| Système de mise à la terre | Mise à la terre de sécurité pour le réservoir, le parafoudre, le neutre | Tige(s) de mise à la terre, 10 Ω ou mieux selon le code local |
| Connexion de service LV | Distribution aux clients | Secondaire isolé, tête de météo, compteur(s) |
Dans le cadre de nombreux programmes d'électrification rurale, l'ensemble complet — poteau, transformateur, coupe-fusible, parafoudres, mise à la terre — est fourni sous forme de kit afin qu'une équipe puisse installer un bon nombre d'unités par jour avec un approvisionnement en mêmes matériaux.
Comment ça fonctionne
Le principe de fonctionnement est similaire à celui de tout transformateur de distribution où l'enroulement primaire, qui est connecté à la ligne MV, induit une tension dans l'enroulement secondaire (dans cet exemple, il s'agit d'environ 22 kV étant abaissé à 400/230 V). Le coupe-circuit fusible protège le transformateur en éliminant les surintensités avant qu'il ne soit endommagé et peut également être actionné manuellement pour isoler l'unité à des fins de maintenance. Les parafoudres aident à éliminer les surtensions causées par la foudre en les détournant vers la terre.
Le mécanisme d'installation du poteau fonctionne grâce aux principes sous-jacents de la physique et de l'économie. À faibles puissances, il devient possible d'incorporer le transformateur ainsi que les accessoires sur le poteau sans les difficultés associées à une charge lourde (50-600 kg). Les avantages économiques associés aux charges rurales éloignées sont meilleurs que les alternatives pour les installations rurales car aucune fondation n'est requise, aucun bâtiment n'a besoin d'être construit, aucun mur n'est nécessaire, et il faut un maximum de cinq heures à une équipe de ligne pour effectuer l'installation. Le principal inconvénient du système est l'exposition : le transformateur, le mécanisme de fusion et les bornes sont sous tension et exposés à l'atmosphère où l'importance de l'espacement ainsi que des règles de mise à la terre et de sécurité ne peut être surestimée.
Types et classifications
| Taper | Plage de classification | Application typique |
|---|---|---|
| Montage sur poteau monophasé | 5–50 kVA | Clients uniques, petits hameaux, fermes, ateliers |
| Monophasé large (type “can” américain) | 25–167 kVA | Distribution rurale nord-américaine, pompes d'irrigation |
| Montage sur poteau triphasé | 15–100 kVA (par unité) | Petits villages, zones de marché, charges de moteur triphasé |
| Montage sur plateforme (deux poteaux) | 100–500 kVA | Groupes ruraux plus importants où un seul poteau est insuffisant |
| Mini sous-station sur poteau (kiosque complet) | 25–100 kVA | Kits d'électrification rurale accélérés |
La gamme de tensions primaires est de 5 à 35 kV, les tensions populaires étant 11 kV, 22 kV et 33 kV dans les pays membres de l'IEC, et 12,47/13,8/24,9 kV en Amérique du Nord. Les tensions secondaires peuvent être soit 240/120 V, soit 400/230 V, voire 480 V selon la norme appliquée.
Transformateurs montés sur poteau vs. montés au sol
| Facteur | Monté sur poteau | Monté sur socle | Sous-station préfabriquée |
|---|---|---|---|
| Puissance typique | 5–167 kVA | 75–5 000 kVA | 50–2 500 kVA |
| Temps d'installation | 4–8 heures | 1–2 jours | 2 à 5 jours |
| Travaux de fondation | Aucun (poteau uniquement) | Socle en béton | Socle en béton |
| Sécurité | Ouvert, basé sur les dégagements | Avant mort, résistant aux manipulations | Enclos, verrouillé |
| Impact visuel | Élevé | Faible | Modéré |
| Coût (équivalent 630 kVA) | — | $4 000–$7 500 | $7 000–$20 000 |
| Meilleur pour | Ruraux, dispersés, petites charges | Distribution souterraine en milieu suburbain | Points de distribution MV/LV complets |
Le choix du type d'équipement approprié dépend de la sélection du bon niveau de densité de charge et du type de réseau. Les unités montées sur poteau fonctionnent mieux dans des situations avec une charge minimale et une séparation des points de charge nécessitant une électrification aérienne. Cependant, lorsque les charges dépassent environ 100 à 200 kVA, ou si l'électrification passe sous terre, les systèmes montés au sol deviennent un choix attrayant.
Normes et sécurité
| Norme | Portée | Point clé |
|---|---|---|
| IEC 60076 | Transformateurs de puissance | Évaluations et tests des transformateurs pour les unités du marché IEC |
| IEEE C57.12.20 | Transformateurs de distribution de type poteau | Exigences des transformateurs de type poteau en Amérique du Nord |
| IEEE C57.12.00 / C57.12.90 | Exigences/procédures de test des transformateurs de distribution | Conception de base et base de test |
| NFPA 70 (NEC) | Installations électriques | Dégagements, mise à la terre et règles d'installation aux États-Unis |
| IEC 60529 | Protection de l'enveloppe | Étanchéité du transformateur et des accessoires |
Les sous-stations montées sur poteau sont des sociétés dans lesquelles la gestion de la sécurité se fait principalement par l'utilisation de dégagements et de mise à la terre plutôt que par des enclos. Les personnes travaillant là-bas doivent connaître la distance appropriée par rapport à l'équipement sous tension, quels outils isolants sont adaptés au processus de travail, et qu'elles doivent s'occuper de la mise à la terre avant les travaux. L'installation doit respecter les spécifications de construction de l'utilitaire et les lois locales concernant la hauteur minimale du poteau, les délais de terminaison des haubans, et les mesures d'efficacité de mise à la terre qui doivent être de 10 Ω ou moins.
Processus d'installation
L'installation standard se compose des étapes suivantes :
Enquête sur le site : Confirmer la charge, le routage basse tension, le dégagement et l'accès pour la grue ou le poteau de levage.
Installation du poteau : Creuser un trou (profondeur entre 1,5 et 2 mètres), ériger le poteau verticalement et remplir le remblai, et fixer les câbles de hauban si nécessaire.
Installation du transformateur : Soulever le transformateur sur la plateforme ou le bras de traverse et sécuriser le transformateur ; installer le coupe-circuit, les parafoudres et les connexions.
Réalisation des connexions haute tension : Connecter le conducteur haute tension à la ligne via un coupe-circuit fusible aux dégagements appropriés.
Mise à la terre : Installer des tiges de mise à la terre et préparer toutes les connexions selon les exigences de mise à la terre énoncées par les règles locales.
Installation basse tension : Connecter les fils secondaires au Weatherhead et aux compteurs ; activer la basse tension après avoir confirmé les connexions.
Test : Fermer le coupe-circuit, vérifier la tension et enregistrer les résultats du test.
Une équipe expérimentée termine généralement l'installation de poteaux réalisée par une équipe d'installation en 4 à 8 heures, y compris le temps de déplacement.
Coûts et fourchettes de prix
Prix indicatifs pour des postes de transformation montés sur poteau complets (transformateur, coupe-circuit, parafoudres, matériel, hors poteau et équipe) :
| Puissance | Classe de tension | Prix typique (USD) | Délai de livraison |
|---|---|---|---|
| 10–25 kVA (monophasé) | 11–22 kV | $400–$900 | 4–10 semaines |
| 25–50 kVA | 11–33 kV | $600–$1,400 | 4 à 12 semaines |
| 50–100 kVA | 11–35 kV | $900–$2,200 | 6–12 semaines |
| 100–167 kVA | 15–35 kV | $1,400–$3,200 | 6–14 semaines |
La fourchette de prix pour le poteau, le matériel, le kit de mise à la terre et les accessoires basse tension est d'environ $200-$800, en plus du coût des travailleurs. Le prix installé d'une installation rurale régulière de 25-50 kVA est généralement d'environ $1,500-$4,000 selon le marché du travail. Les prix fournis ci-dessus peuvent ne pas être suffisamment spécifiques car ils dépendent du fabricant, du modèle et de la région.
Meilleures marques et comparaison des prix
| Marque | Pays | Force | Prix indicatif — 50 kVA (USD) |
|---|---|---|---|
| Hitachi Energy (ABB) | Suisse | Portefeuille mondial de transformateurs de distribution | $1,200–$2,200 |
| Siemens | Allemagne | Couverture des normes internationales | $1,200–$2,100 |
| Schneider Electric | France | Solutions de distribution, programmes d'électrification rurale | $1,100–$2,000 |
| Eaton / Prolec GE | États-Unis | Marché nord-américain des poteaux | $1,200–$2,300 |
| Jiangsu Subian Electric Power | Chine | Transformateurs de type poteau IEC/IEEE, kits d'électrification rurale, OEM | $600–$1,400 |
Les marques mondiales viennent avec des qualifications, de la cohérence et un aspect performance servi à un niveau local, ce qui est important pour des entreprises telles que les services publics nationaux. Jiangsu Subian Electric Power fabrique des transformateurs de poteau conformes à la norme IEC 60076 et IEEE C57.12.20, ainsi que des coupures à fusible, des parafoudres et des kits d'électrification rurale pour environ 40 à 55% en dessous des prix occidentaux. Cela offre des packages d'exportation et des options OEM pour les ministères, les services publics et les entrepreneurs EPC impliqués dans des programmes ruraux à grande échelle.
Quand choisir une sous-station montée sur poteau
La charge est légère et dispersée – chaque emplacement ayant une charge de moins de 100 kVA et étant bien éloigné.
La ligne est aérienne – il n'y a pas d'installations souterraines pour servir les transformateurs montés sur socle.
La question clé est la rapidité et le coût – dans les programmes d'électrification rurale, il ne faut que quelques heures pour installer des poteaux, ce qui est très économique.
Il est facile à entretenir – il est accessible via le poteau et des transformateurs de rechange sont facilement disponibles.
Les réglementations des services publics permettent ce type d'installation de transformateur – assurez-vous de vérifier les pratiques locales et les procédures d'approbation.
Optez pour des transformateurs montés au sol dans les cas où les charges de site dépassent environ 100-200 kVA par emplacement, le service public a un service souterrain, ou la sécurité et l'esthétique nécessitent des transformateurs sécurisés.
Questions Fréquemment Posées
Quelle est la différence entre un transformateur monté sur poteau et une sous-station montée sur poteau ?
Le même équipement est discuté dans les deux cas. Le terme “ transformateur monté sur poteau ” fait référence au transformateur seul ; tandis que le terme “ sous-station montée sur poteau ” fait référence à l'unité complète qui comprend le transformateur, la coupure à fusible, les parafoudres, la mise à la terre, les déconnecteurs et le service basse tension. Les termes sont utilisés de manière interchangeable dans la pratique.
Combien coûte une sous-station montée sur poteau ?
Le coût d'un appareil complet (transformateur, coupe-circuit, parafoudres, matériel) varie, c'est-à-dire de 400 dollars à 3200 dollars selon la puissance et la classe de tension. Un transformateur de 50 kVA coûte environ 600 à 1 400 dollars. Avec l'ajout du poteau, de la mise à la terre et des efforts d'installation, le coût total d'une unité rurale complète peut atteindre 1 500 à 4 000 dollars.
Quelle est la puissance maximale d'une sous-station montée sur poteau ?
En général, les unités à un poteau peuvent produire de l'électricité de 100 à 167 kVA. La raison en est leurs caractéristiques mécaniques et la limitation de poids. Par conséquent, en cas de sorties plus élevées, les entreprises utilisent des unités à deux poteaux sur plateforme jusqu'à 500 kVA ou passent à des sous-stations préfabriquées et à des installations au sol.
Combien de temps prend l'installation ?
En moyenne, une équipe nécessite entre quatre et huit heures pour compléter un processus d'installation de poteau. Ce temps comprend le déplacement ainsi que certaines opérations comme le levage du poteau et le montage du transformateur, le câblage, la mise à la terre et la mise en service du système. Le temps court et l'absence de préparation du site aident à expliquer pourquoi la technologie des systèmes montés sur poteau est devenue la plus répandue dans l'approvisionnement électrique rural.
Les sous-stations montées sur poteau sont-elles sûres ?
Oui, si elles sont correctement installées. La sécurité repose sur les dégagements (parties sous tension étant à plusieurs mètres du sol), une mise à la terre appropriée (généralement inférieure à 10 Ω), des fusibles et des règles de fonctionnement pour les équipes. Ces mécanismes n'ont pas la capacité de protection contre les manipulations des systèmes montés au sol ; par conséquent, ils ne conviennent pas aux lieux de circulation publique, tout en étant habituels pour les zones calmes et celles desservies par des lignes électriques.
Références
- IEC 60076 série — Transformateurs de puissance — puissances, pertes et essais pour les transformateurs de type poteau sur les marchés IEC.
- IEEE C57.12.20 — Transformateurs de distribution de type poteau — exigences nord-américaines pour les transformateurs montés sur poteau.
- IEEE C57.12.00 / C57.12.90 — Exigences et procédures d'essai pour les transformateurs de distribution — the base design and test basis.
- NFPA 70 — National Electrical Code — clearances, grounding, and installation rules for the US.
- NEMA — Distribution transformer application guidance — application guidance for transformer equipment.
- World Bank — Rural electrification resources — program guidance for distributed and pole-mounted distribution.
- Jiangsu Subian Electric Power — official site — manufacturer and exporter of pole-type transformers and rural electrification kits.
Conclusion
The pole-mounted substation is still the most economical method of supplying power to smaller consumer units over large distances, and it is indeed the foundation of rural electrification for many nations. The installation of the pole-mounted substation is quick, inexpensive, and simple, consisting of a transformer, cutouts, lightning arresters, grounding system, and a pole, with its installation being possible in several manhours.
Key takeaways:
- Rated 5–167 kVA, pole-mounted units serve small loads on overhead lines at 11–35 kV.
- Equipment costs $400–$3,200; complete installed rural units commonly run $1,500–$4,000.
- Safety comes from clearances, grounding, and fused protection — not enclosures.
- Above ~100–200 kVA, move to platform, pad-mount, or prefabricated units.
- Suppliers like Jiangsu Subian Electric Power offer IEC/IEEE-certified pole-type transformers for program-scale rural electrification.
