午前3時47分、電力会社の監視ステーションでアラームが鳴り、40 MVAユニットからの最新の溶解ガス分析（DGA）がTDCG閾値を超えたことを示しています。これは、過去3か月の正規化データにおけるエチレンと水素の濃度が増加したためです。この場合、ユニットは特定の産業地域に電力を供給する重要な変圧器であり、オペレーターは朝までに決定を下さなければなりません。10年前、これは専門家に電話をかけ、一般的に最良の結果を期待することを意味していました。しかし、今日では、これはまさにインテリジェントな故障診断と変圧器の予知保全が解決すべき問題です。.
この記事では、現代の監視技術、溶解ガス分析の解釈、溶解ガストレンド分析、オンラインセンサー、機械学習が、変圧器の保守をカレンダーに基づくアプローチから状態に基づくアプローチに変える方法を示しています。どの故障が検出可能であるか、各ガスのシグネチャーが何を意味するか、基本的な解釈基準をどのように解釈するか、必要なデバイスとソフトウェアについて学ぶことができます。.
要するに、変圧器の予知保全は、溶解ガス分析、オンラインセンサー（DGA、部分放電、巻線温度、OLTC位置）の使用、およびトレンド分析の支援を組み合わせて、故障を数ヶ月前に検出することを含みます。ガスはIEC 60599およびIEEE C57.104基準に従って分析され、いわゆるデュバル三角形を採用しています。その結果、水素は部分放電の発生を示し、エチレンは700°Cを超える温度の熱故障の指標として機能し、アセチレンはアークの存在を示します。.
なぜ予知保全がカレンダーに基づくケアに取って代わるのか
従来、変圧器の保守は予め定められたスケジュールに従って行われます：オイルサンプリングは1年から3年ごと、絶縁抵抗試験は年に1回などです。従来の方法の問題は、すべての変圧器が同じように扱われることですが、いくつかの研究によれば、変圧器の状態は大きく異なることが示されています。実際、一部の変圧器は数十年かけて劣化する一方で、他の変圧器は設計欠陥のために運転開始後すぐに故障することがあります。したがって、カレンダーに基づく保守は、過剰な検査を行うか、故障している変圧器を偶然に見逃すことになります。.
予知保全は異なるアプローチを取ります。これは継続的または定期的に機能し、業界に存在する基準に基づいて変圧器の状態を反映するパラメータを測定します。ほとんどの変圧器の故障は瞬時ではなく徐々に発生することが知られており、通常、絶縁体、タップチェンジャー、およびブッシングが変圧器の故障の原因となります。徐々の劣化は、DGA、部分放電監視、オイル品質監視によって表される監視の種類が示すものであり、したがって、確立された状態監視プログラムは、計画外の停電を計画的な保守活動に変えるのに役立ちます。.

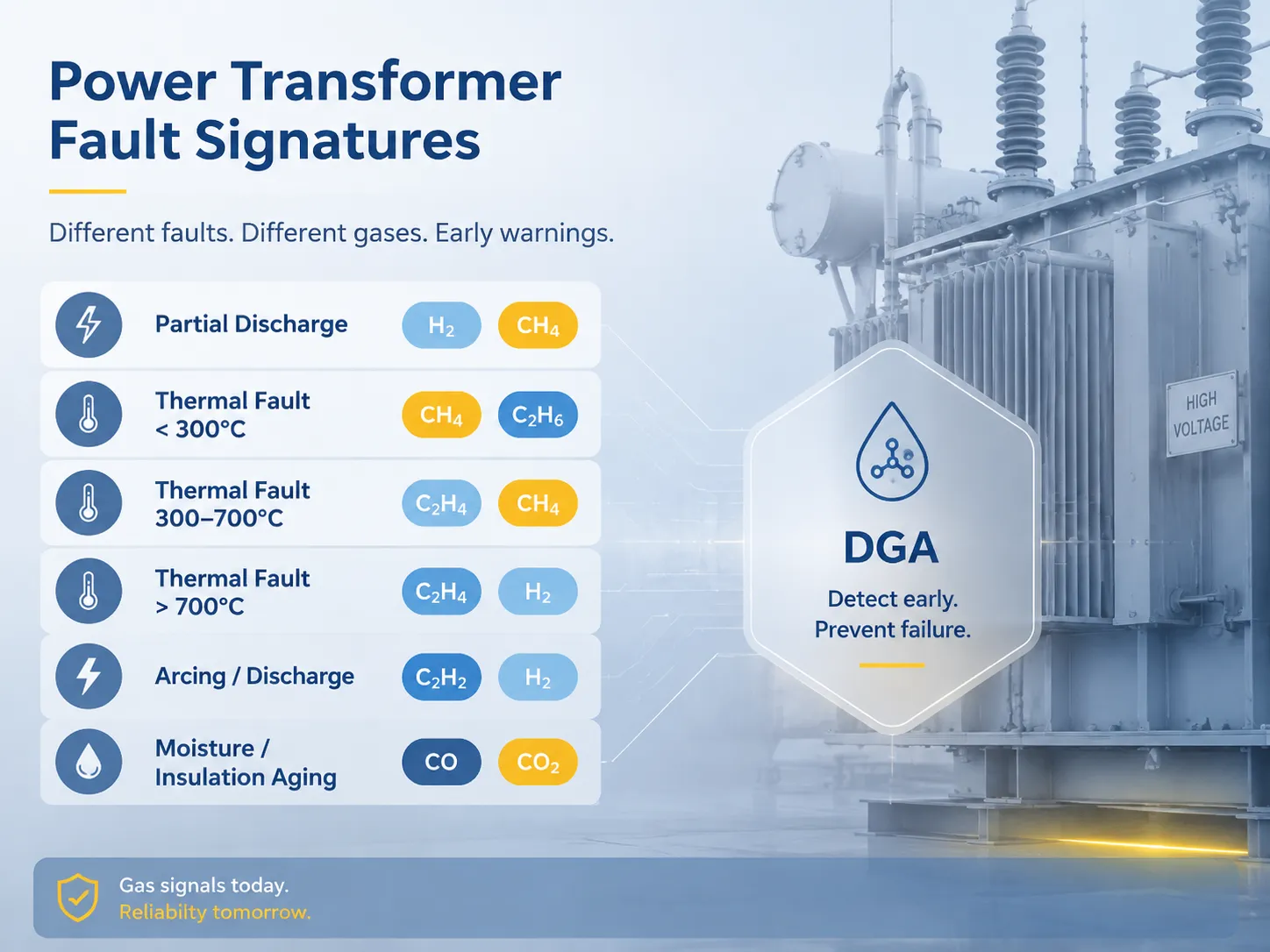

電力変圧器の故障タイプとその特徴
変圧器の故障は測定可能な特徴を生み出します。どのガスがどの故障に対応するかを知ることは、インテリジェント診断の基礎です：
| 故障タイプ | 主な故障ガス | 一般的な原因 | 検出方法 | 故障前の典型的なリードタイム |
|---|---|---|---|---|
| 部分放電 | 水素 (H2)、メタン | 絶縁空隙、油の浸透不良、湿気 | DGA、UHF/電気PDセンサー | 数ヶ月から数年 |
| 熱故障 < 300°C | メタン、エタン | 過負荷、冷却失敗、油流れの制限 | DGA、巻線温度 | 数ヶ月 |
| 熱故障 300–700°C | エチレン、メタン | 不良接触、コア循環電流 | DGA、サーモグラフィ | 数週間から数ヶ月 |
| 熱故障 > 700°C | エチレン、水素 | 深刻な過負荷、コア接地故障 | DGA、オンラインモニタリング | 数日から数週間 |
| アーク放電 / 電気放電 | アセチレン (C2H2)、水素 | タップチェンジャーのアーク、巻線のフラッシュオーバー、緩い接続 | DGA、ブクホルツリレー、PDセンサー | 数時間から数日 |
| 湿気 / 絶縁劣化 | 一酸化炭素、二酸化炭素 | 紙絶縁の劣化 | 油の湿気、フラン分析 | 数年 |
表は簡略化されていますが、運用の現実を反映しています：各故障のファミリーには、災害が発生する前に油中で発生する独自の特徴があります。これが、DGAが世界中で最高の変圧器診断ツールとされる理由です。.
溶存ガス分析：コア診断ツール
故障形成のプロセスは、変圧器油と化学絶縁体を加熱し、ストレスを与え、油に溶解するガスの形成を引き起こします。油に溶解したガスは、油中のガスの含有量を測定する手順であるDGA（溶存ガス分析）を通じて分析されます。標準ガスセットの一部であるガスには、水素 (H2)、メタン (CH4)、エタン (C2H6)、エチレン (C2H4)、アセチレン (C2H2)、一酸化炭素 (CO)、および二酸化炭素 (CO2) が含まれます。DGAは、ユニットの重要性に応じて3つの異なる方法で実施されます：
- 定期的なラボサンプリング（年次または半年ごと）：サンプルごとに$200-500のコストがかかり、送料と報告書の作成が含まれます。この方法は、低重要度のユニットに対して十分です。.
- ポータブルフィールドDGAキット：$8,000から$25,000のコストがかかります。これは、ラボサンプリングの間のスポットチェック用の機器です。.
- オンラインDGAモニター：設置された単位あたりのコストは$8,000から$60,000の間；重要なガスを継続的に測定し、事前通知が費用を正当化するように思われるため、重要な変圧器に使用できます。.
変圧器油に対して実施される追加の定期テストには、絶縁破壊電圧（IEC 60156によって測定された新しい油で40〜60 kV）、水分含有量（10〜69 kVの変圧器では通常20〜30 ppm以上の警報レベル）、酸度、紙の老化を示すフラン含有量が含まれます。テストのコストは約$150-$400です。.
DGA結果の解釈：IEEE C57.104およびIEC 60599
未処理のガス測定値は分析されるまで無意味です。測定値を解釈するために使用される主要な基準は、IEEE C57.104（北米）およびIEC 60599（国際）基準であり、デュバル三角法も使用されます。.
| パラメータ | IEEE C57.104 条件1（正常） | 条件2（注意） | 条件3（高） | 条件4（深刻） |
|---|---|---|---|---|
| 水素 (H2) | < 100 ppm | 100–200 ppm | 200–300 ppm | > 300 ppm |
| メタン（CH4) | < 75 ppm | 75–125 ppm | 125–200 ppm | > 200 ppm |
| エチレン（C2H4) | < 50 ppm | 50–100 ppm | 100–150 ppm | > 150 ppm |
| アセチレン (C2H2) | < 35 ppm | 35–50 ppm | 50–80 ppm | > 80 ppm |
| 溶解可燃ガス総量（TDCG） | < 720 ppm | 720–1,920 ppm | 1,920–4,630 ppm | > 4,630 ppm |
| 推奨される行動 | 通常のサンプリングを続ける | より頻繁にサンプリングし、調査する | 詳細な調査、修理計画 | 即時レビュー；サービスからの除去の可能性が高い |
IEC 60599は、ロジャースおよびドーネンブルク比率のようなガス比率法と古いおよび新しい機器に発生するガスの関連濃度の両方に依存する補完的な方法に従います。さらに、ガスの生成は、特定の瞬間に得られた値よりも有益である可能性があることを警告しています。デュバル三角形（およびデュバル五角形）は、視覚的に故障の二重分類を表します。現在のインテリジェントシステムは、絶対値、生成率、および比率/三角分類システムの3つの要素を統合し、取られた措置の度合いと信頼性を適切に判断します。.
オンラインモニタリングセンサーとそのコスト
スマートシステムは、変圧器の状態に関する情報を継続的に収集するオンラインセンサー技術を利用することでDGAを次のレベルに引き上げます。以下の表は、標準センサー機器とそのおおよそのコストを示しています：
| センサー / モニター | 測定内容 | 一般的なコスト（設置済み） | 主な検出 |
|---|---|---|---|
| オンラインDGAモニター | 主要な溶解ガス | $8,000–$60,000 | 熱および電気的故障 |
| 部分放電センサー（UHF/電気） | pCでのPD活動 | $5,000–$30,000 | 絶縁欠陥、空隙 |
| 巻線/油温度センサー | ホットスポットおよびトップオイル温度 | $2,000–$8,000 | 過負荷、冷却障害 |
| ブクホルツリレー + ガス蓄積モニター | コンザーバータ管内のガスおよびオイルの急増 | $500–$3,000 | 主な内部障害 |
| OLTCモニタリング | モーター電流、トルク、タップ位置 | $3,000–$15,000 | タップチェンジャーの機械的摩耗 |
| オイルの水分（オンライン） | オイル中の水の相対飽和度 | $1,500–$5,000 | 絶縁体の水分侵入 |
| SCADA / モニタリングプラットフォーム統合 | データ集約、アラーム、ダッシュボード | $5,000–$25,000 | — |
最も重要な電力変圧器の完全診断セットの総コストは約$25,000–$120,000です。ほとんどの電力会社はこれを段階的に実施します：最も重要な変圧器のための完全診断システム、中間価値の変圧器のためのオンラインDGA、および残りの変圧器のためにラボで実施される定期的なDGA。.
機械学習およびインテリジェント診断スキーム
今日の高度なシステムの機能は、センサーデータと統合された分析ソフトウェアの動作に遡ることができます。DGAの履歴データベースと物理ベースの変圧器モデルが必要な情報を提供します。.
- トレンド分析および異常検出：統計モデルは各ユニットの正常なガスパターンを特定し、従来の固定閾値では見逃される問題を検出するために偏差を認識します。.
- 比率ベースの分類器：このタイプは、IEC 60599およびデュバルによる方法の自動実行を含み、アナリストの影響を受けずに信頼できる解釈を得ることができます。.
- 機械学習分類器は、決定木、ランダムフォレスト、SVM、ニューラルネットワークなどの技術で構成されています。これらの技術は、ベンチマークに従って85-95パーセントの精度レベルでラベル付けされたDGAデータの数千件でトレーニングされています。.
- デジタルツイン / 熱-水力モデル：これらは巻線の加熱を模倣し、巻線がどれだけ長く使用できるかを判断するのに役立ちます。.
実際の制限は、データとラベリングの精度および信頼性に関連しています。だからこそ、インテリジェントシステムは意思決定をサポートするためのツールに過ぎません。.
予知保全プログラムの構築
公共事業者または主要な産業所有者のための実際の実施パスは次のように強調できます：
- フリートの層別化に関して。すべての変圧器は、それぞれの変圧器の重要性に応じて分類され、重要なユニットには継続的な性能モニタリングが装備され、他のユニットには変圧器の年齢、負荷、および以前の運転記録に基づいて6-24ヶ月ごとにサンプリングが行われます。.
- 溶解ガス分析の基準を設定する。特定の変圧器に対する正確なDGAデータを取得する必要があり、正常なガスレベルと初期の生成率を理解するために必要です。.
- IEEE C57.104およびIEC 60599の条件に基づいてアラームシステムを設定する。.
- 資産管理への資産の統合。作業指示にアラーム信号を追加することで、会社はシステムから提供されるアラーム信号に反応できるようになります。.
- スタッフが受け取る可能性のあるアラームに反応する手順を定義する。.
- モニタリングから得られた結果に基づいて、12〜24ヶ月後にアラームを見直し、調整する。.
サンプリング頻度は習慣ではなくリスクに従うべきである：
| 状況 | 推奨頻度 | 理由 |
|---|---|---|
| 健康な配電ユニット | 1–3年ごと | 低リスク、低コスト |
| 健康な電力変圧器 | 年次 | 標準監視 |
| 故障またはブクホルツイベント後 | 数日以内、その後3〜6ヶ月 | 原因と傾向を確認する |
| 異常なガス傾向 | 週次から月次 | エスカレーション率を追跡する |
| オンラインモニターを備えた重要なユニット | 継続的 + 年次ラボサンプル | センサーの精度をクロスチェックする |
平均コスト：平均的なDGAプログラムは、年間100ユニットあたり$20,000〜$60,000のコストがかかり、サンプルあたり$200〜$500に相当します。重要な変圧器のリモートモニタリングは、各$30,000〜$120,000で、プラットフォーム料金をカバーします。では、無行動のコストと比較してみましょう。.
コスト-ベネフィット分析とROI
ビジネスケース法を使用して予測保守を正当化する方が、ほとんどの資本要求でそうするよりもはるかに簡単です。明確な代替案があるからです：
| アイテム | 典型的なコスト |
|---|---|
| 故障した20〜60 MVA変圧器の交換 | $200,000〜$1.2百万（機器のみ） |
| 故障した100以上のMVA変圧器の交換 | $1.5–$4百万 |
| 予期しない停電のイベントごとのコスト（電力会社の推定） | 失われた負荷に応じて$50,000–$2百万 |
| 緊急物流と修理（残業、輸送、クレーン） | $30,000–$200,000 |
| 検出された故障の計画修理（例：OLTC交換、再調整） | $15,000–$120,000 |
| 年次予測保守プログラム（重要なユニットごと） | $2,000–$15,000 |
方程式は簡単です：1回の故障を回避することで、通常は5年から50年分の監視プログラムコストが賄われます。定期的なサンプリング中に発生しつつある故障状態を特定することで、強制的な停電を計画的な停電に変換できるという部分的な利益も、緊急運用と通常運用のコストを節約することができ、これらは頻繁に$50,000から$150,000の範囲になります。.

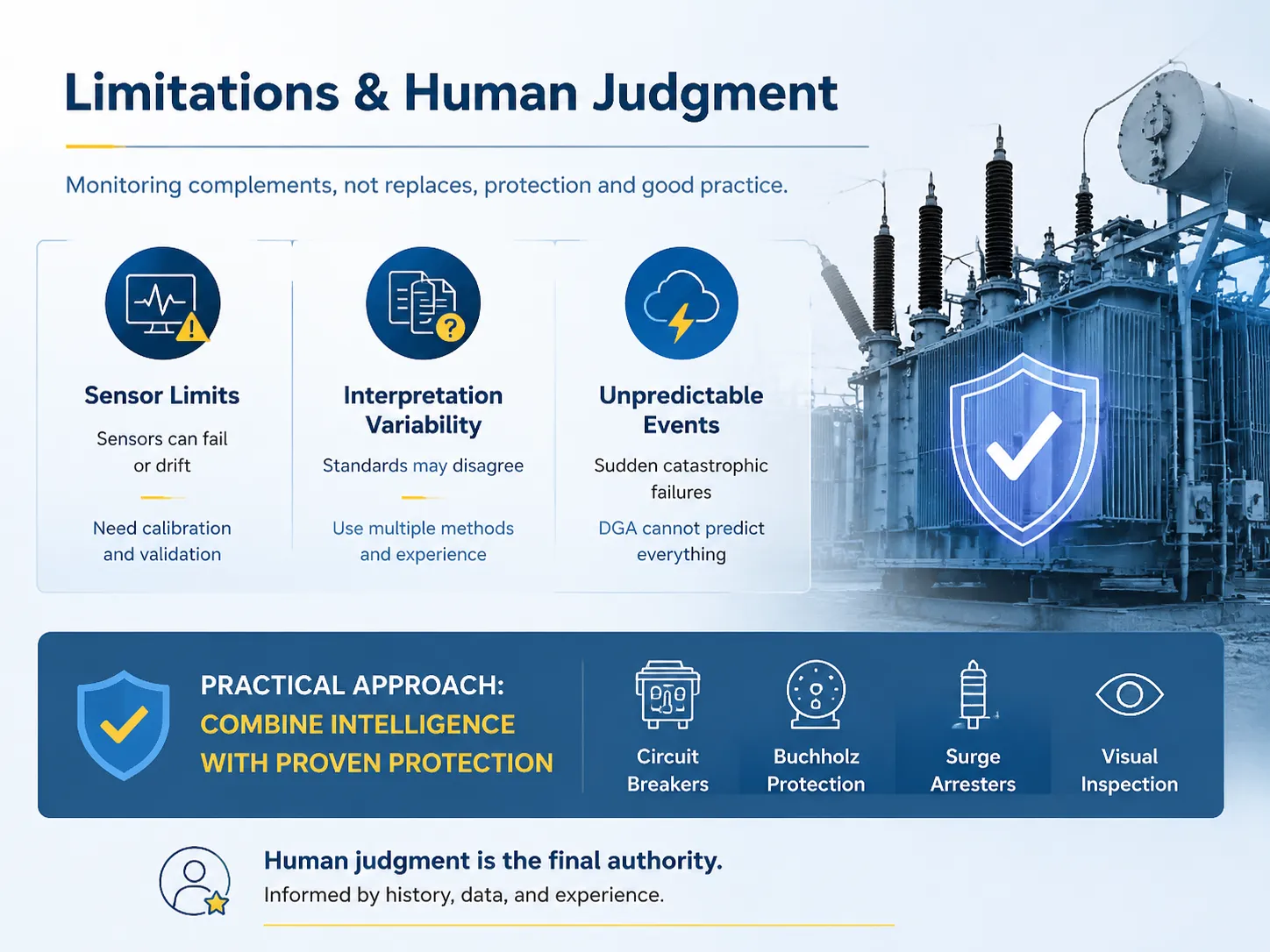

制限と人間の判断
予測保守には実際の制限があり、信頼できる予測保守の適用はそのような制限を無視しません。オンラインセンサーも故障やドリフトが発生するため、モニターはキャリブレーションと検証が必要です。条件の解釈に関しては境界が明確ではありません：ある方法は与えられたガスパターンを熱的なものとして解釈できる一方、別の方法は同じガスパターンを放電の観点から解釈することができるため、アナリストは複数の方法を使用する必要があります。重要なのは、DGA（方向性ガス分析）によって予測できない重大な故障もあることです。例えば、ブッシングの故障や落雷などです。したがって、モニタリングのアイデアは置き換えるのではなく、安全性と適切な運用を補完することです。.
実際の結果：どの機械が注意を必要とするかを判断するためには、インテリジェントな診断を使用する必要がありますが、従来の手段は引き続き有効であるべきです。.
よくある質問
変圧器故障診断において最も重要なテストは何ですか？
溶存ガス分析（DGA）は、熱的故障、部分放電、アークの化学的兆候を故障が発生する数ヶ月前に特定するため、最良の故障診断テストとしてしばしば言及されます。IEEE C57.104は警報を提供し、IEC 60599およびデュバル三角形は故障を特定し、生成トレンドモニタリングは絶対的な測定では検出できない新しい故障の形成を予測します。.
オンライン変圧器モニタリングのコストはいくらですか？
DGAオンラインモニターのコストは$8,000から$60,000の範囲で変動し、重要な変圧器のフルモニタリングシステム（DGA、温度および湿度指標）の費用は$25,000から$120,000の範囲です。メンテナンスコストは各ユニットあたり年間約$1,000–$8,000に達します。ラボでのDGAサンプリングはサンプルあたり約$200から$500のコストがかかりますが、重要度の低い変圧器の場合は安価な代替手段です。.
変圧器内のアークを示すガスは何ですか？
トランスにアークが存在することを示す主要なガスはアセチレン（C2H2）ですが、通常は水素も多く含まれています。IEEE C57.104によれば、アセチレンの濃度が35 ppmを超えるとユニットは注意バンドに入ることを意味し、80 ppmを超えると緊急の対応が必要です。最小限の濃度でも状況を確認する必要があり、アークは数時間以内に深刻化する可能性があります。.
トランス油はどのくらいの頻度でDGAのサンプリングを行うべきですか？
トランスが正常に機能している場合、油は1〜3年ごとにテストできますが、ほとんどの電力トランスでは年に1回が推奨される最大頻度です。それにもかかわらず、故障、過負荷、アラーム、またはガス排出量の増加がある場合、トランス油はより頻繁にテストする必要があり、半年に1回以上は行うべきです。DGAの異常レベルが明らかになった場合、サンプルは週単位またはすべての異常が解消されるまで月単位でチェックする必要があります。.
機械学習はトランスの故障を信頼性高く診断できますか？
機械学習はDGAデータの分析において85-95%の精度を示していますが、稀な故障タイプの場合、この方法に依存するのは難しいです。MLの結果は常に専門家による追加評価に送信されるべきであることを忘れてはいけません。.
参考文献
- IEEE C57.104: 油浸トランスで生成されるガスの解釈に関するガイド — 北米のDGA解釈標準の主要な条件表。.
- IEC 60599: 使用中の鉱油浸透電気機器 — DGAの解釈に関するガイド — 使用中の老朽機器におけるガス解釈の国際的枠組み。.
- IEC 60076-1: 電力変圧器 — 一般 — トランスの定格、損失、および設計要件に関する規定標準。.
- IEC 60422: 電気機器における鉱物絶縁油 — 監視および保守ガイダンス — 油の品質監視および保守限界の参考。.
- CIGRÉ — トランス故障統計、DGA解釈、および状態評価に関する技術パンフレットを発行。.
- IEEE — 信頼性作業部会の調査およびトランス診断標準の情報源。.
- 江蘇省蘇辺電力 — 状態監視およびDGAに基づく保守計画をサポートするIEC 60076準拠のトランス製造業者。.
結論
インテリジェントな故障診断と予測保守により、トランス管理はランダムな試みからデータ駆動型の実践に変わります。DGAは迫り来る故障の化学的痕跡を特定し、永久センサーは継続的な監視を追加し、分析により比率技術から機械学習までのさまざまな方法に基づいて注意の度合いを決定できます。論理はシンプルです：監視システムは年間数千ドルのコストがかかりますが、1つの故障を防ぐことで数十万ドルの節約がもたらされます。.
- DGAをIEEE C57.104標準およびIEC 60599に従った重要な診断ツールとし、故障発生の速度に基づいてトレンドを作成します。.
- 重要度に応じてオンラインモニターを使用し、コストは$25,000から$120,000ドルと見積もられています。.
- ユニット間の差別化を行い、基本的なパフォーマンス指標を作成し、監視されたパラメータに関連するアラームを設定して記録します。.
- 機械学習を意思決定の補助とし、実施される操作における最終的な判断者としないでください。.
- DGA手順にかかる費用を計画し、各サンプルの分析に$200-500を支払うことを期待してください。.
