Au Bangladesh, la facture d'électricité du responsable des opérations d'un parc textile a présenté le même problème pour le sixième mois consécutif. Les quatre transformateurs de 1 000 kVA du parc fonctionnaient à une charge moyenne de 40% depuis plusieurs années, entraînant des pertes de noyau, qui sont des pertes à vide se produisant à la même fréquence, coûtant plus cher que $18 000–$26 000 par an pour une utilisation d'électricité inutile et non productive. L'audit énergétique a révélé qu'il y avait deux transformateurs de distribution datant des années 1990 avec des caractéristiques de perte des modèles actuels les plus récents. Le véritable dilemme n'était pas de savoir si le responsable devait agir, mais quel type d'actions entreprendre. Le responsable avait reçu un message d'une phrase de ses consultants disant qu'un retrofit énergétique était l'option la plus rapide dans toute l'usine.
Cette publication traite du concept de retrofit énergétique concernant les transformateurs de puissance, de la manière dont il se compare au remplacement, des types de pratiques d'exploitation économique, des coûts impliqués et des méthodes de calcul précis de la période de retour sur investissement.
Le terme retrofit énergétique des transformateurs désigne généralement le remplacement des noyaux ou enroulements énergivores par des modèles écoénergétiques ou, dans la plupart des cas, le remplacement complet du transformateur par un nouveau type écoénergétique conformément à la norme GB 20052 ou selon la classification IEC. Bien que le retrofit puisse coûter 60-80% d'un nouveau transformateur, la performance n'est pas meilleure que celle d'un nouveau transformateur, ce qui rend une telle solution peu courante pour les projets d'économie d'énergie. Cependant, des mesures d'exploitation économique telles que le dimensionnement approprié, la gestion de la charge, les ajustements de prises et la capture des pertes peuvent rembourser les investissements en moins d'un an.
Ce que signifie le retrofit énergétique des transformateurs
Le terme retrofit énergétique fait référence à tout changement ou remplacement qui réduit les pertes des transformateurs. Il existe deux types de pertes : la première est les pertes à vide qui se produisent lorsque le transformateur est chargé d'une manière ou d'une autre et ne sont pas affectées par la charge, et les pertes de charge qui sont basées sur le carré de la charge. Dans le cas des transformateurs, les deux types de pertes ont de la valeur, bien que leur valeur soit différente car elle dépend fortement de la manière dont le transformateur fonctionne.
Le retrofit comprend les actions suivantes : la première façon est d'acheter un nouveau transformateur, la deuxième est d'enrouler ou de remplacer le noyau du transformateur existant, la troisième est d'ajouter des techniques de gestion de la charge ou de refroidissement, et la dernière est de réingénierie le point de fonctionnement (qui nécessite des charges ou un fonctionnement en parallèle ou autrement).
Comprendre les pertes des transformateurs : Pertes à vide vs Pertes de charge
Cela est appelé perte à vide (ou perte de fer) puisque la perte se produit uniquement par la magnétisation du noyau. Que le transformateur fonctionne à pleine charge ou non, cette perte d'énergie se produit pendant 8760 heures chaque année, ce qui en fait le facteur le plus important dans les efforts d'économie d'énergie. La perte de charge (ou perte de cuivre) se produit en raison du passage du courant à travers les enroulements et varie avec le carré du courant, ou en d'autres termes, lorsque le transformateur fonctionne à une charge de 50%, seule une perte de charge de 25% est enregistrée.
| Taille du transformateur | Perte à vide de l'ancien design | Moderne GB 20052-2 grade 2 | Noyau amorphe (grade 1) |
|---|---|---|---|
| 100 kVA | 270–350 W | 130–180 W | 60–90 W |
| 400 kVA | 800–1,100 W | 400–520 W | 180–260 W |
| 1 000 kVA | 1,500–2,100 W | 700–1,100 W | 350–500 W |
| 2,500 kVA | 3,200–4,500 W | 1,600–2,400 W | 800–1,200 W |
Comme démontré, la perte de noyau de l'ancien transformateur est généralement deux fois plus élevée que celle des modèles modernes, et trois à cinq fois par rapport aux modèles à noyau amorphe. Étant donné que ces pertes se produisent 24/7, la variance annuelle des coûts est significative : à un tarif de 0,10 par kWh, la différence totale de perte s'élève à $876 par an pour le cas sans pertes à vide.
Rénovation sur place vs remplacement complet
Le réenroulement et le recore d'un transformateur existant est une possibilité pour les fabricants et peut même être la bonne chose à faire si le réservoir et les accessoires sont en bon état et que le transformateur a une cote particulière ou si les codes de réseau ou les limitations de site ne permettent pas de réaliser un remplacement identique.
Mais dans la plupart des cas, les chiffres plaideront contre cette décision.
- Le réenroulement sur place coûte environ 60-80% du nouveau transformateur, mais vous vous retrouvez toujours avec une unité avec un ancien réservoir, des joints, des douilles et de l'huile sans aucune réduction des pannes passées.
- Remplacer par une unité moderne signifie bénéficier de tous les avantages d'efficacité de l'acier moderne, d'un nouveau réservoir, d'une isolation, d'une garantie et de coûts de maintenance réduits.
- Les normes évoluent : un transformateur acheté en 2005 ne peut pas répondre à la norme GB 20052 puisque la norme moderne est différente, sans parler des transformateurs acquis en 1995 et avant. Il n'est pas possible de se conformer à la norme avec un ancien noyau, qui affichera encore des pertes d'environ 1,8 kW au lieu des 0,9 kW requis.
Une règle pratique serait de rénover uniquement si vous ne pouvez pas faire de remplacement pour des raisons physiques ou des limitations de site. Sinon, vous devez le remplacer par la classe d'efficacité la plus élevée qui vous est autorisée.
| Option | Coût vs nouvelle unité | Résultat de la perte à vide | Garantie | Meilleur quand |
|---|---|---|---|---|
| Réenroulement sur place | 60–80% du nouveau | Ancien noyau reste ; peu de gain | Réenrouler seulement | Cote inhabituelle, contraintes de site fixes |
| Recoring sur place | 70–90% du nouveau | Nouveau noyau, mais ancien réservoir/douilles | Noyau seulement | Rarement économique |
| Remplacement complet, grade 2 | 100% | Unités divisées vs unités des années 1990 | Unité complète, 12–24 mois | Cas de retour sur investissement standard |
| Remplacement complet, noyau amorphe | 120–140% | 60–70% en dessous du conventionnel | Unité complète, 12–24 mois | Applications chargées 24/7 |
La raison pour laquelle les consultants plaident pour le remplacement des systèmes est illustrée dans le graphique ; la différence entre le coût d'un retrofit et ce qu'il réalise est généralement supérieure à la différence entre le coût d'une nouvelle unité et les économies qu'elle génère.

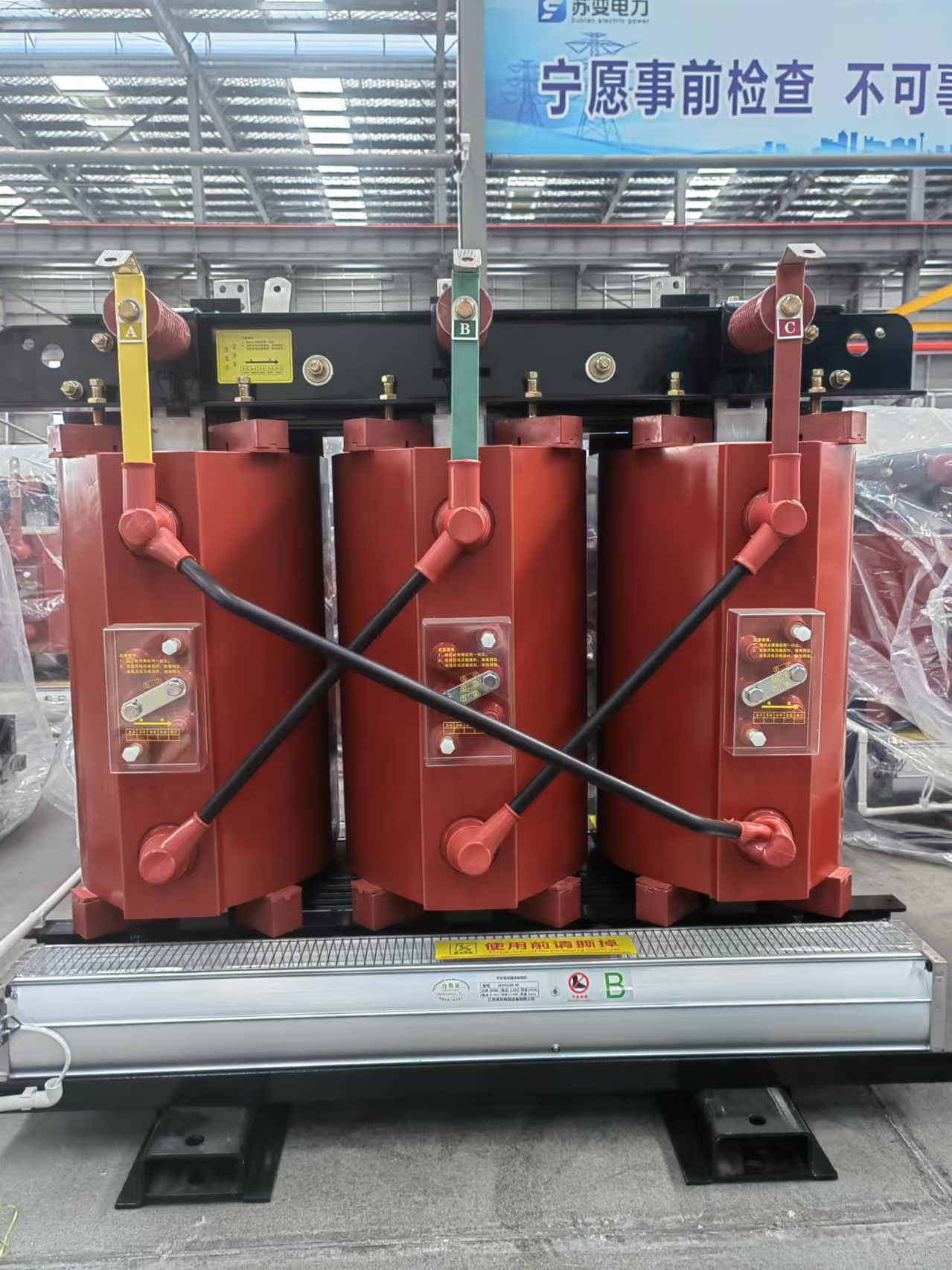

Technologies d'économie d'énergie à spécifier
Lorsque vous achetez un nouveau transformateur pour économiser de l'énergie, quatre choix technologiques sont importants :
| Technologie | Économie typique de perte à vide | Coût initial supplémentaire | Meilleure condition de retour sur investissement |
|---|---|---|---|
| GOES à haute perméabilité (0,23 mm) | 15–25% vs grade standard | +3–6% | Presque toujours positif sur le TCO |
| Noyau en métal amorphe | 60–70% vs noyau conventionnel | +20–40% | Facteur de charge élevé, fonctionnement 24/7 |
| Conception de bobinage à faible perte (masse de cuivre plus élevée) | 10–20% perte de charge inférieure | +2–5% | Transformateurs fortement chargés |
| Huile d'esters naturels (végétale) | Identique à l'huile minérale sur le plan électrique | +10–15% | Priorités en matière de sécurité incendie et de durabilité |
L'alliage amorphe doit être examiné très attentivement lorsque nous considérons des applications 24 heures sur 24 comme les centres de données, les hôpitaux ou les usines de processus continus, car le transformateur sera sous charge en permanence. Les coûts initiaux plus élevés sont compensés par les économies réalisées grâce à des pertes réduites dans le noyau ; en moyenne, il faut à un transformateur à noyau amorphe de 1 000 kVA 4 à 8 ans pour récupérer ses coûts supplémentaires par rapport à tout transformateur à haute efficacité standard.
Fonctionnement économique : optimiser ce que vous possédez déjà
Le fonctionnement économique consiste à gérer les transformateurs que l'on possède de la manière la plus efficace. Cela entraîne très peu de coûts et a souvent une période de retour sur investissement mesurée en mois :
- Identifier une flotte de taille optimale : analyser le schéma de charge et envisager de remplacer deux transformateurs avec une charge inférieure à 40% par un transformateur. Les coûts d'exploitation des transformateurs diminuent.
- Contrôler l'opération parallèle : dans le cas où deux transformateurs fonctionnent en même temps, il n'est guère utile de garder le premier transformateur en fonctionnement en cas de faible charge du second transformateur.
- Régler correctement les prises : choisir la position de prise qui maintiendrait la tension à la limite inférieure de la zone acceptable entraîne une diminution du courant d'aimantation et du courant d'excitation.
- Garder le transformateur en fonctionnement à basse température : c'est important car des radiateurs obstrués augmentent la température de l'huile et accélèrent le vieillissement de l'isolation.
- Observer les pertes des transformateurs avec un plan de mesure : mesurer la perte à vide pendant une période d'arrêt et la perte de charge pendant les pics, puis l'utiliser dans un modèle de capitalisation des pertes.
Les entreprises de distribution qui parviennent à éteindre un transformateur sur deux fonctionnant pendant la nuit économisent généralement 40-60% de pertes dues au processus — il devient donc clair qu'un simple interrupteur peut économiser des milliers de dollars.
| Mesure de fonctionnement économique | Coût du capital | Économie typique | Retour sur investissement |
|---|---|---|---|
| Éteindre l'unité parallèle redondante à faible charge | Aucun | 40–60% des pertes à vide nocturnes de la banque | Immédiat |
| Optimiser les positions de prise pour la bande de tension | Aucun | 1–3% des pertes de transformateur | Immédiat |
| Radiateurs propres, restauration du refroidissement | Main-d'œuvre de maintenance | Vieillissement des points chauds réduit, durée de vie prolongée | <1 an |
| Remplacer deux unités légèrement chargées par une seule | Nouvelle unité | Perte à vide d'une unité éliminée | 3–8 ans |
| Ajouter la mesure des pertes et l'examen des tendances | $500–$2,000 | Problèmes de perte identifiés d'une valeur de $1,000s/an | <1 an |
Il a été observé que le même schéma est cohérent : les mesures opérationnelles peuvent être récupérées immédiatement. Cependant, les mesures d'investissement suivent le schéma de capitalisation des pertes. Une installation qui applique les deux approches en tire pleinement parti.
Calcul de la récupération et de la capitalisation des pertes
La capitalisation des pertes est une approche professionnelle pour évaluer les alternatives : des calculs doivent être effectués afin d'obtenir la valeur actuelle de chaque watt de perte à vide et de perte de charge survenant pendant la durée de vie d'un transformateur, puis le coût initial doit être ajouté, et le coût total le moins cher doit être sélectionné. Les formules fournies peuvent être utilisées à cet effet :
- Coût annuel de la perte à vide = perte à vide (kW) × 8,760 h × tarif ($/kWh).
- Coût annuel de la perte de charge = perte de charge (kW) × heures dans une année × facteur de charge² × tarif.
- La valeur actuelle pour 20 ans devrait être approximativement égale au coût annuel multiplié par 9.8 (au taux d'actualisation de 8%).
Par exemple, il serait possible de comparer une unité de 1,000 kVA de grade 2 GB 20052 (avec une perte à vide de 1,000 W et une charge de 10,000 W) avec l'utilisation d'une unité de grade 1 amorphe (avec une perte à vide de 500 W et une charge de 10,000 W) et avec le tarif de $0.10/kWh au facteur de charge de 40%. Dans cette situation, on peut affirmer que l'unité de grade 1 aidera à économiser $438 en termes de perte à vide seulement ; ainsi, la valeur actuelle s'élèvera à environ $4,300 sur 20 ans, tandis que le coût initial constituera environ $2,000-3,000, ce qui démontre les avantages évidents de l'unité amorphe en cas d'exploitation.
Un processus de modernisation étape par étape
- Audit : Prendre en compte les données de la plaque signalétique, les dossiers de test, les courbes de charge et la structure tarifaire du transformateur.
- Test : Dans la mesure du possible, effectuer des tests de perte à vide et examiner le DGA et l'état de l'huile pendant l'arrêt.
- Modèle : Faire une comparaison entre les méthodes de conservation, de modernisation sur place et de remplacement par des méthodes de grade 1/2 en termes de capitalisation des pertes.
- Budget : Confirmer le budget et vérifier si les programmes d'incitation à l'efficacité sont applicables (de nombreuses régions subventionnent les transformateurs à noyau amorphe et de grade 1).
- Approvisionnement : Spécifier les exigences de la norme de test IEC 60076, la norme GB 20052 pour l'évaluation de l'efficacité, et exiger des rapports de test.
- Installer et vérifier : Vérifier le rapport sur site et effectuer des tests de perte à vide, puis ajuster les paramètres du transformateur et les paramètres d'installation.
- Surveiller : Tenir des journaux de consommation d'énergie et les comparer avec le modèle de référence pendant un an.
L'échec de la réalisation de l'étape d'audit est l'erreur la plus courante commise par les organisations, car cette pratique conduit à changer les transformateurs dont les opérations sont déjà rentables tout en maintenant en place les unités inefficaces.
Coûts par marque et classe d'efficacité
Prix pour un nouveau transformateur de distribution à économie d'énergie de 1 000 kVA 10/0,4 kV, FOB par marque et classe d'efficacité :
| Marque | Origine | Efficacité standard | Haute efficacité (classe 1 / amorphe) |
|---|---|---|---|
| Hitachi Energy | Japon/Global | $8,500–$12,000 | $12,000–$17,000 |
| ABB | Suisse/Global | $8,000–$11,500 | $11,500–$16,500 |
| Siemens Energy | Allemagne/Global | $7,500–$11,000 | $11,000–$15,500 |
| Schneider Electric | France/Mondial | $7,000–$10,500 | $10,500–$15,000 |
| Jiangsu Subian Electric Power | Chine | $4,000–$6,500 | $5,500–$8,500 |
Les devis peuvent varier en raison de la classe de perte, des changeurs de prises, des accessoires, des prix du cuivre et des conditions de livraison. Considérez-les comme des plages de planification, et non comme des devis fermes.
Les marques bien connues prouvent leur qualité par le biais de réseaux de service mondiaux et de tests de type étendus. L'argument en faveur de la catégorie chinoise est que leurs produits ont les mêmes résultats de test selon la norme IEC 60076 et la même efficacité selon la norme GB 20052 mais 40%-50% moins chers au coût initial. Jiangsu Subian Electric Power est un fabricant chinois de transformateurs immergés dans un liquide avec des classes d'efficacité de GB 20052 avec une capacité allant jusqu'à 63 MVA. Subian a fourni des rénovations à économie d'énergie aux services publics et aux parcs industriels à travers l'Asie, l'Afrique et le Moyen-Orient, et sa gamme est documentée sur subian-electric.com.
Questions Fréquemment Posées
Combien coûte un transformateur à économie d'énergie ?
Un transformateur haute efficacité de 400 kVA coûte entre $2,500 et $4,500, et un transformateur de 1 000 kVA coûte entre $4,000 et $8,500, livré fret à bord (FOB) par des fournisseurs en Chine. Ce dernier inclut des transformateurs avec des performances intermédiaires, tandis que les modèles de la meilleure qualité (noyau amorphe de classe 1) coûtent plus cher. Les transformateurs européens et japonais coûtent généralement entre 50 et 80 % de plus que ceux fabriqués en Chine. Les coûts des transformateurs varient en fonction de leurs classes de pertes et d'accessoires ainsi que des prix des matières premières.
Est-il moins cher de refaire l'enroulement d'un ancien transformateur ou d'en acheter un nouveau ?
L'enroulement coûte généralement entre 60 et 80 % de ce qu'un nouvel appareil coûte, mais offre les mêmes performances ou moins bonnes que l'ancien appareil en utilisant d'anciens joints et douilles et sans nouvelle garantie en dehors du processus de réenroulement. À moins qu'un nouveau transformateur ne puisse pas être installé pour des raisons techniques, le remplacer par un modèle moderne à faible perte s'avérera généralement être une option économique plus viable.
Combien d'électricité un ancien transformateur gaspille-t-il ?
En général, un appareil de 1 000 kVA des années 1990 a des pertes dans la plage de 1 500 à 2 100 W en situation de non-charge, ce qui entraîne 13 000 à 18 000 kWh par an, d'une valeur de $1,050 à $1,800 (en supposant un tarif électrique dans la plage de $0.08 à $0.10/kWh). Un appareil moderne de classe 2 réduirait ces pertes de moitié, ce qui peut être réduit à nouveau avec un design à noyau amorphe.
Quelle est une bonne période de retour sur investissement pour remplacer un transformateur ?
En général, le temps nécessaire pour remplacer un ancien équipement conventionnel par un nouvel équipement économe en énergie est de 3 à 8 ans en mode opérationnel. Ce délai peut être déterminé par les tarifs de coût et les facteurs de charge. Des techniques de gestion économique telles que le dimensionnement de l'équipement, les opérations parallèles et le prélèvement permettent généralement de récupérer l'investissement en 1 à 2 ans, avec un investissement en capital minimum ou nul requis.
Comment savoir quel grade d'efficacité acheter ?
Effectuez une capitalisation des pertes en fonction du tarif actuel et du facteur de charge. Sur les sites à forte charge et à facteur de charge élevé, optez pour le meilleur produit disponible (classe 1 GB 20052-2 ou noyau amorphe). Sur les sites légèrement chargés et saisonniers, la classe 2 est souvent la meilleure option car la différence de perte à vide ne justifie pas la différence de prix.
Références
- Efficacité énergétique IEA 2023 — Contexte mondial sur l'efficacité des transformateurs et la politique de réduction des pertes.
- IEC 60076-1 : Transformateurs de puissance – Général — Base de notation et de test pour la vérification des pertes.
- GB 20052 : Classes d'efficacité énergétique pour les transformateurs de puissance (Chine) — La norme de classe d'efficacité utilisée dans le secteur.
- Programme d'efficacité des transformateurs du DOE américain — Règles d'efficacité nord-américaines et économie des pertes.
- Portefeuille de transformateurs Hitachi Energy — Référence pour les offres de transformateurs premium économes en énergie.
- Site officiel de Jiangsu Subian Electric Power — Gamme de transformateurs économes en énergie et à noyau amorphe avec rapports d'essai.
Conclusion
Les mises à niveau écoénergétiques des transformateurs et leur exploitation efficace figurent parmi les projets énergétiques les plus rentables pour les producteurs d'énergie et les entreprises industrielles. Non pas en raison de la complexité de cette technologie, mais plutôt parce que les transformateurs obsolètes fonctionnent à plein régime, déchargeant de l'électricité tout en étant à peine remarqués. En examinant la technologie à un niveau structurel, l'approche de capitalisation des pertes et l'exploitation écoénergétique, on peut facilement atteindre un retour sur investissement de 3 à 8 ans pour le remplacement, et de 1 à 2 ans pour les modifications d'exploitation.
Les principales conclusions que l'on peut tirer ici sont les suivantes :
- Les pertes à vide s'élèvent à 8 760 heures/an, et le passage d'un transformateur fabriqué dans les années 1990 à une unité moderne à faibles pertes permet généralement d'atteindre une réduction des pertes de 50 %.
- Les modifications sur place ont peu de chances de réussir à obtenir un TCO inférieur à celui du remplacement.
- Le retour sur investissement le plus rapide peut être obtenu par l'utilisation d'une exploitation écoénergétique sans investissement.
- Les transformateurs à noyau amorphe ont un bon retour sur investissement si l'équipement est en forte demande.
Si votre installation évalue une modernisation économes en énergie, Jiangsu Subian Electric Power fournit des transformateurs de classe 1-2 GB 20052 avec des résultats de test de perte à vide documentés, y compris des conceptions à noyau amorphe, à des prix favorables à l'exportation. Commencez par l'audit — la gamme est sur subian-electric.com.
