En 2023, une entreprise de services publics du nord-est a remplacé un ensemble de transformateurs âgés de 40 ans par de nouveaux transformateurs à noyau amorphe et a suivi les résultats pendant les douze mois suivants. Dans l'ensemble, les pertes à vide ont diminué d'environ 65%, les températures des feeders ont chuté, et les économies annuelles totales d'énergie fournies par 2000 transformateurs seraient suffisantes pour alimenter plus de 1200 foyers pendant un an. Ces informations ne sont pas basées sur des prévisions de laboratoire mais résultent de données de terrain qui incitent les entreprises de services publics du monde entier à repenser la valeur des transformateurs comme la mise à niveau d'efficacité énergétique la plus efficace disponible pour le réseau électrique.
Cet article parle des développements innovants dans la technologie des transformateurs qui rendent les transformateurs plus écoénergétiques et fiables. Ces innovations incluent des noyaux amorphes et à haute perméabilité, une isolation en résine coulé à sec, une surveillance intelligente, et des produits éco-conçus qui apportent ces innovations sur le marché. Vous trouverez des chiffres qui reflètent chaque innovation : pourcentages de réduction des pertes, taux d'efficacité, périodes de retour sur investissement, et majorations de prix.
En bref : Les dernières avancées dans la technologie des transformateurs impliquent trois développements clés : des noyaux en métal amorphe capables de réduire les pertes à vide de 60-80%, une isolation à sec en résine coulé éliminant les risques d'huile à l'intérieur, et une surveillance intelligente permettant de prédire les problèmes et d'étendre la durée de vie des actifs de 10 à 15 ans. Avec des réglementations de conception écologique plus strictes, les technologies garantissent régulièrement que l'efficacité des transformateurs de distribution est supérieure à 98,5-99,2%.
Quelle est la percée ?
Les transformateurs ont évolué lentement en cent ans : la technologie a jusqu'à présent utilisé des noyaux en acier au silicium laminé, des bobines en cuivre et une isolation à huile. Maintenant, l'acteur de pointe dans le jeu n'est pas le produit lui-même mais la combinaison de la science des matériaux, de la science de la fabrication et de la technologie numérique, qui a réduit le composant de perte le plus significatif de 60-80% au cours des dix dernières années tout en ajoutant l'intelligence qui permet de prévoir le comportement des transformateurs plutôt que d'être surpris par eux.
Trois innovations sont responsables de ce renouveau produit. L'utilisation de noyaux métalliques non cristallins est la première, car elle remplace la technologie de l'acier au silicium orienté grain par celle d'un alliage fer-bore-silicium avec une structure atomique qui gaspille moins d'énergie lors de la magnétisation du métal. Une autre percée peut être appelée isolation en résine coulé, les transformateurs à sec étant désormais capables de fonctionner jusqu'à 12 500 kVA avec un niveau de décharge partielle inférieur à 10 pC. La dernière amélioration est la surveillance intelligente, qui peut traiter les données opérationnelles en décisions de maintenance.
Les technologies derrière la percée
| Technologie | Ce qu'elle remplace | Gain clé | Impact sur le coût |
|---|---|---|---|
| Noyau en métal amorphe | Noyau en acier au silicium | Pertes à vide réduites de 60–80% | +15–30% coût initial |
| GOES à haute perméabilité | CRGO standard | Pertes à vide réduites de 15–30% | +5–10% |
| Type à sec en résine coulé | Unités intérieures immergées dans l'huile | Pas de coffre, auto-extinguible, faible PD | Coût d'installation similaire |
| Capteurs intelligents / DGA | Maintenance basée sur le calendrier | Coûts de défaillance réduits de 30 à 50% | +3 à 15% du prix unitaire |
| Conception conforme à l'éco-conception | Niveaux de pertes d'avant 2019 | Plancher d'efficacité obligatoire | Partie des nouvelles constructions |
Cœurs amorphes : La révolution des pertes
Le métal amorphe est créé en refroidissant un alliage en fusion composé de fer, de bore et de silicium à un taux approximatif d'un million de degrés par seconde. Ce processus de refroidissement fige les atomes dans un état désordonné, semblable à du verre. Le résultat est une structure ayant une coercivité très faible, ce qui signifie que les pertes magnétiques résultant de l'hystérésis nécessitent très peu d'énergie.
Résultats des tests sur un transformateur de type distribution : avec des pertes à vide passant d'environ 0,3-0,6% de la puissance nominale à seulement 0,1-0,2%, les économies d'énergie se sont élevées à 60-80%. Les compromis sont les coûts initiaux et la taille. L'un des inconvénients connus des transformateurs à cœur amorphe est que le coût initial est de 15-30% plus élevé que pour les transformateurs à cœur en acier et que la taille est également de 15-20% plus grande en raison de la densité de saturation du cœur plus faible. Cependant, pour un transformateur électrique ayant des pertes d'énergie d'environ $500-$750 par an, les coûts peuvent être entièrement compensés en 4-8 ans de service, après quoi le fonctionnement de l'appareil n'apporte que des bénéfices pendant 25-30 ans.

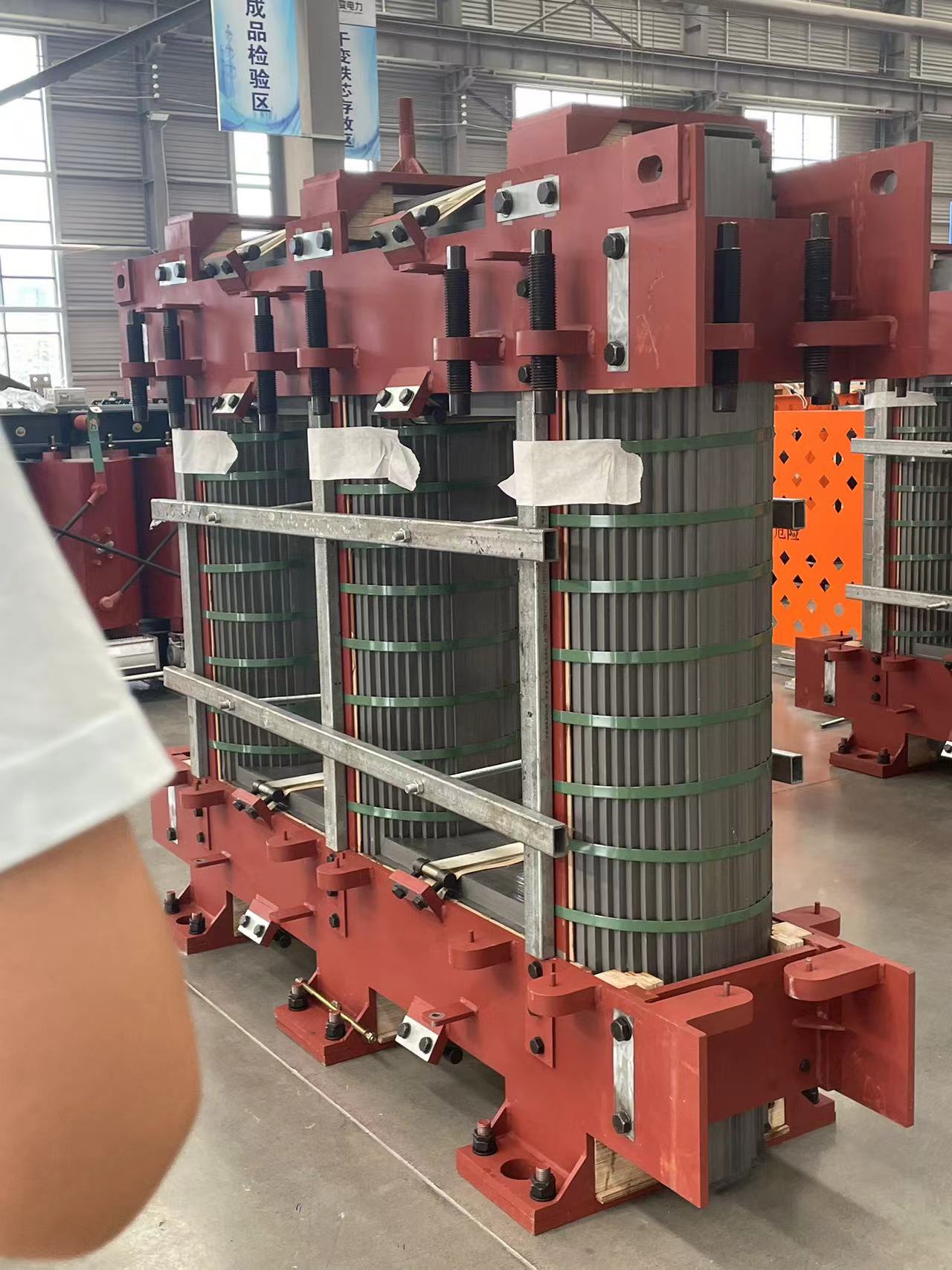

Avancées des transformateurs à sec en résine coulée
Les transformateurs à sec en résine coulée sont construits avec leurs enroulements complètement encapsulés dans de l'époxy coulé sous vide et n'utilisent aucun huile. La dernière décennie a vu des changements significatifs dans les applications de résine impliquant des formulations de résine améliorées fonctionnant à des températures de point chaud plus élevées, l'utilisation de méthodes automatisées pour s'assurer qu'il n'y a pas de décharge partielle supérieure à 10 pC, et des conceptions qui ont maintenant été standardisées pour inclure tous les systèmes de 10 à 36 kV jusqu'à 12 500 kVA. Étant donné que ce type de transformateur a une capacité auto-extinguible, les transformateurs à sec peuvent être utilisés à l'intérieur à proximité des équipements de commutation sans nécessiter de voûtes ou de systèmes de confinement, ce qui entraîne une diminution des coûts de construction, de taille et d'espace.
Pour les centres de données, la construction de gratte-ciel, les applications ferroviaires et maritimes, le type à sec n'est plus une option rare - dans la plupart des cas, il est moins cher que d'autres alternatives intérieures sur le marché. Les coûts d'installation d'un transformateur à sec en résine coulée de 1 000 kVA sont estimés entre $14 000 et $26 000, considérant qu'avec les transformateurs remplis d'huile, il faut prendre en compte les coûts d'installation.
Surveillance intelligente et maintenance prédictive
Le deuxième élément de notre engagement “ efficace et fiable ” est l'intelligence. Les transformateurs modernes intègrent des capteurs de température à fibre optique, associés à une surveillance en ligne des gaz dissous dans les transformateurs remplis d'huile, des dispositifs de mesure de décharge partielle dans les transformateurs à sec, et la transmission de données sur les vibrations et les informations de charge à un jumeau numérique. L'application de la norme IEC 61850 à la communication des sous-stations permet de mettre ces données en pratique par le centre de contrôle du réseau.
D'un point de vue économique, les avantages d'une telle technologie sont évidents. Le remplacement d'un transformateur de 30 MVA cassé nécessite un investissement de $600,000 à $1,2 million en travaux de réparation et en pertes dues à l'absence de fourniture d'énergie. Le coût de l'équipement de surveillance représente 3% à 15% du prix du transformateur, tandis que la maintenance prédictive basée sur les données du système de surveillance minimise les coûts de défaillance de 30% à 50% et prolonge la durée de vie de l'équipement de 10 à 15 ans.
La réglementation sur l'éco-conception comme moteur
Des lois appropriées peuvent favoriser la transition. Le règlement de l'UE sur l'éco-conception (UE) 2019/1783 applique des normes minimales d'efficacité concernant les transformateurs de distribution et les petits transformateurs de puissance dans la région ; les mesures deviendront plus strictes sur une période allant jusqu'en 2024 et au-delà. Le DOE américain 10 CFR 431 prescrit des niveaux d'efficacité minimaux applicables aux transformateurs de distribution avec des pertes réduites. Dans certains cas, les États adoptent les normes NEMA TC-1 et TC-2.
| Réglementation / Norme | Région | Effet |
|---|---|---|
| UE 2019/1783 | UE | Interdit les classes à faible efficacité ; renforce les niveaux |
| U.S. DOE 10 CFR 431 | États-Unis | Efficacité minimale obligatoire, par phases |
| NEMA TP-1 | Amérique du Nord | Référence d'efficacité de l'industrie |
| IEC 60076-1 | Mondial | Mesure des pertes et référence de tolérance |
Nouvelle technologie vs. technologie conventionnelle
| Paramètre | Conventionnel (CRGO) | Nouveau (Amorphe / Haute qualité) |
|---|---|---|
| Pertes à vide (630 kVA) | 1 000–1 400 W | 400–700 W |
| Courant à vide | 0.6–1.5% | 0.3–0.8% |
| Efficacité à la charge 50% | 98.3–98.9% | 99.0–99.4% |
| Coût initial (630 kVA) | $6 000–$12 000 | $8 000–$15 000 |
| Retour sur investissement de la prime | — | 4–8 ans |
| Durée de vie de conception | 25–30 ans | 25–35 ans |
Spécifications et tableaux de pertes
| Puissance | Type de noyau | Pertes à vide | Pertes en charge | Efficacité à 50% |
|---|---|---|---|---|
| 250 kVA | Amorphe | 150–250 W | 2 500–3 600 W | 99.0–99.4% |
| 630 kVA | Amorphe | 400–700 W | 5 500–8 000 W | 99.0–99.4% |
| 1 000 kVA | GOES de haute qualité | 900–1 400 W | 8 000–11 000 W | 98.8–99.2% |
| 2 000 kVA | Résine coulée | 2 200–3 200 W | 14 000–19 000 W | 98.6–99.0% |
Où la nouvelle technologie apporte le plus
- Distribution rurale et domestique : cette application bénéficie le plus des faibles charges car l'utilisation de noyaux amorphes ici permet d'économiser le plus.
- Installations renouvelables : les transformateurs élévateurs écoénergétiques offrent toujours des économies pour plusieurs unités.
- Centre de données : des transformateurs secs en résine coulée sont utilisés dans le bâtiment.
- Urbain et immeubles de grande hauteur : les transformateurs secs atténuent les risques d'incendie tout en économisant de l'argent dans des installations denses.
- Services publics remplaçant une flotte obsolète : les unités éco-conçues réduisent les pertes au niveau de la flotte et aident à atteindre les objectifs de carbone.
Marques et gammes de prix
| Marque | Pays | 630 kVA Standard | 630 kVA Amorphe | 1 000 kVA Type Sec |
|---|---|---|---|---|
| Hitachi Energy | Suisse/Japon | $9 500–$15 000 | $12 000–$19 000 | $20 000–$32 000 |
| Siemens | Allemagne | $9 000–$14 500 | $11 500–$18 500 | $19 000–$31 000 |
| ABB | Suisse | $9 000–$14 000 | $11 500–$18 000 | $19 000–$30 000 |
| Schneider Electric | France | $8 500–$13 500 | $11 000–$17 500 | $18 000–$29 000 |
| Eaton | Irlande/États-Unis | $7 500–$12 000 | $10 000–$16 000 | $15 000–$25 000 |
| Jiangsu Subian Electric Power | Chine | $5 000–$9 500 | $7 000–$12 000 | $11 000–$20 000 |
Des entreprises leaders telles que Siemens, ABB, Schneider Electric et Hitachi Energy investissent considérablement dans l'éco-conception et les lignes à noyau amorphe, et leurs technologies de surveillance sont reconnues comme une référence en matière d'équipements lourds. Cependant, les matériaux de fabrication des noyaux proviennent des mêmes fournisseurs à travers le monde, et la qualité de la production est évaluée selon la norme IEC 60076. Ainsi, Jiangsu Subian Electric Power Company a inclus la technologie de production de noyaux amorphes et de résine coulée dans son offre, rendant disponibles des dispositifs conformes à la norme IEC 60076 qui ont subi des tests répétés et affichent des prix attractifs, étant 25 à 45 % inférieurs à ceux en Europe.
Comment évaluer une mise à niveau technologique
- Il est important de mesurer votre profil de charge réel, car les pertes tendent à être plus dépendantes de la charge que de la plaque signalétique.
- La perte d'énergie annuelle peut être calculée à l'aide de la formule suivante : (perte à vide × 8 760 h) + (perte de charge × heures équivalentes à pleine charge).
- Afin d'évaluer l'impact financier de la perte, vous devez lui attribuer une valeur monétaire, qui se situe entre $3 000 et $8 000 par kW calculé arithmétiquement sur une période de 25 ans. Alternativement, vous pouvez évaluer la perte mathématiquement en fonction des tarifs assignés à votre situation particulière selon le prix du kWh.
- Analysez la différence entre l'acier amorphe et le GOES de haute qualité en ce qui concerne vos charges et votre période de retour sur investissement.
- Envisagez de mettre en place des systèmes de surveillance lors de la manipulation d'équipements lourds ou critiques, avec des coûts qui approchent généralement 3% à 15% de l'ensemble de l'équipement.
- Assurez-vous que la classe d'efficacité est conforme aux réglementations locales en matière d'efficacité selon les réglementations en vigueur (UE 2019/1783, DOE 10 CFR 431) ainsi qu'aux perspectives futures.
Questions Fréquemment Posées
Quelle est la plus grande avancée récente dans la technologie des transformateurs ?
L'utilisation de noyaux en matériau amorphe permet une réduction de 60%-80% des pertes à vide. En utilisant une isolation en résine coulée et des technologies de surveillance à la pointe, les fournisseurs permettent un fonctionnement plus efficace et plus fiable du transformateur. La valeur de perte à vide d'environ 1 000-1 400 watts a été réduite à 400-700 watts pour le transformateur de 630 kVA.
Combien coûte un transformateur à noyau amorphe par rapport à un transformateur conventionnel ?
La fourchette de prix d'un transformateur amorphe de 630 kVA se situe entre $8,000-15,000, tandis que celle d'un transformateur traditionnel se situe entre $6,000-12,000, établissant ainsi une technologie amorphe à 15%-30% de prix plus élevé. Étant donné que les économies de coûts par an sont estimées à $500-750 pour le transformateur traditionnel, les coûts seront compensés en 4-8 ans et le transformateur fonctionnera pendant environ 25-35 ans.
Les nouveaux transformateurs à sec éliminent-ils vraiment les risques liés à l'huile ?
Oui. La technologie de résine coulée est utilisée pour fabriquer les enroulements en résine coulée par moulage sous vide dans une époxy auto-extinguible et avec une décharge partielle inférieure à 10 pC. Par conséquent, il n'y a pas de liquide inflammable dans le transformateur, ce qui fait des transformateurs à sec le premier choix pour les applications intérieures.
Comment les fonctionnalités de surveillance intelligente réduisent-elles les coûts des transformateurs ?
Grâce aux technologies en ligne pour surveiller le DGA, la décharge partielle et la température, le modèle de maintenance traditionnel peut être remplacé par un modèle prédictif. Les études et l'expérience des opérateurs montrent une réduction de 30-50% des dépenses connexes et une augmentation de la durée de vie allant jusqu'à 10-15 ans, ce qui est la raison pour laquelle la surveillance devient la norme au prix de 3-15% du prix de l'équipement des grands transformateurs.
Les réglementations sur l'efficacité obligent-elles un changement technologique ?
Oui. Le règlement EC (UE) 2019/1783 et le DOE américain 10 CFR 431 stipulent des niveaux d'efficacité minimaux obligatoires qui interdisent les pertes dues à la technologie de perte héritée. Les exigences et directives d'efficacité NEMA TP-1 sont largement utilisées en Amérique du Nord pour tester les transformateurs en service.
Références
- Règlement de l'UE sur l'écoconception (UE) 2019/1783 pour les transformateurs — le règlement fixant l'efficacité minimale des transformateurs dans l'UE.
- DOE américain : Efficacité des transformateurs de distribution — normes d'efficacité obligatoires selon 10 CFR 431 et directives d'évaluation des pertes.
- IEC 60076-1 : Transformateurs de puissance – Exigences générales — référence mondiale pour la mesure des pertes, les classifications et les tests.
- IEC 60076-11 : Transformateurs à sec — exigences pour les unités à sec en résine coulée et VPI.
- NEMA TP-1 — la référence d'efficacité nord-américaine pour les transformateurs de distribution.
- NREL : Recherche sur les transformateurs en alliage amorphe — analyse technique des performances de perte des noyaux amorphes et des applications.
- Jiangsu Subian Electric Power — fabricant de transformateurs à noyau amorphe, en résine coulé et conventionnels conformes à la norme IEC 60076.
Conclusion
La percée de cette décennie dans les transformateurs est la fusion de trois technologies : l'utilisation de noyaux amorphes, l'isolation en résine coulé et la mise en œuvre de la surveillance intelligente, qui minimisent les pertes, éliminent le risque de déversement d'huile et rendent les pannes prévisibles. Avec l'aide des réglementations sur l'éco-conception et des preuves du terrain, ces technologies font des transformateurs l'un des meilleurs investissements en efficacité de la part des installations et des réseaux.
- L'utilisation de noyaux amorphes réduit les pertes à vide de 60 à 80 %, avec une période de retour sur investissement de quatre à huit ans.
- Les résines coulées utilisées pour les transformateurs de type sec excluent la nécessité de voûtes et le risque d'huile à l'intérieur.
- L'installation d'équipements de surveillance pour 3 à 15 % du prix du transformateur permet de réduire le coût des pannes de 30 à 50 %.
Lors de l'achat de transformateurs, que vous achetiez auprès de Hitachi Energy, Siemens, Schneider Electric ou Jiangsu Subian Electric Power, assurez-vous de connaître la classe d'efficacité du transformateur, les résultats des tests de perte et les options de surveillance disponibles à votre disposition avant de prendre la décision finale basée sur le prix.
