Dans une entreprise de logistique sur la côte du pays, le responsable de l'expédition à l'exportation examine les réservations du trimestre, qui montrent que quarante-huit conteneurs partent pour l'Afrique de l'Ouest, et chaque chargement contient soit quelques sous-stations préfabriquées, soit une station préfabriquée. Il y a une station qui se distingue — une sous-station de type boîte revêtue d'acier inoxydable. Ce conteneur est destiné à un projet de développement d'une station balnéaire à Lagos, où l'air salin a rongé deux enceintes en acier ordinaire en trois ans. Le bon de commande du client indique le besoin d'acier inoxydable car l'équipe de maintenance est à quatre cents kilomètres de l'installation la plus proche et ne peut pas gérer le problème de repeindre l'enceinte deux fois par an.
Les sous-stations préfabriquées en acier inoxydable figurent parmi les articles d'exportation à la croissance la plus rapide pour les fabricants de transformateurs — et la raison en est évidente. Cette publication décrit en détail comment les sous-stations préfabriquées en acier inoxydable se distinguent des autres, ce qui pousse les entreprises à les choisir encore et encore, comment elles sont produites et livrées, et à quoi ressemblent leurs prix.
Une sous-station préfabriquée en acier inoxydable est définie comme une sous-station de transformateur de type boîte fabriquée en usine, avec l'enceinte en acier inoxydable de la station (grade 304 ou 316) offrant une résistance à la corrosion C5 sans avoir besoin d'être repeinte. Elle se caractérise par le fait que toutes les colonnes ordinaires nécessaires sont présentes à l'intérieur de l'enceinte dans une cabine résistante aux intempéries conformément à la norme EC 62271-202. Elle est demandée par les utilisateurs des zones côtières, offshore, chimiques et tropicales car elle optimise les coûts de repeinture.
Qu'est-ce qu'une sous-station préfabriquée en acier inoxydable ?
Les sous-stations préfabriquées sont parfois appelées “ sous-stations en boîte ” ou “ sous-stations compactes ”. Ces sous-stations sont préconstruites dans des enceintes entièrement équipées qui peuvent facilement être transportées sur le site. Elles arrivent sur le site sous forme de deux boîtes. Les deux boîtes contiennent chaque partie qu'une sous-station de distribution standard possède, y compris le transformateur, le matériel de commutation à moyenne tension, le matériel de commutation à basse tension, le compteur et les dispositifs auxiliaires. Le terme “ acier inoxydable ” dans ce cas fait référence à l'enceinte de la sous-station.
| Composant | Configuration standard | Remarques |
|---|---|---|
| Transformateur | 50–2 500 kVA, immergé dans l'huile ou de type sec | Installé dans un compartiment ventilé avec confinement |
| Appareillage MV | Unité de boucle principale (RMU) ou disjoncteur, 12–36 kV | Unités isolées SF6 ou à vide courantes |
| Matériel de commutation LV | Panneaux ACB/MCCB 400 V | Mesure et protection intégrées |
| Coque de l'enceinte | Acier inoxydable 304 ou 316 | Conformément à la norme IEC 62271-202 avec un indice de protection IP54/55 |
| Systèmes auxiliaires | Éclairage, ventilation, chauffages, mesure | Pré-câblé et testé en usine |
La principale norme internationale dans ce contexte est la IEC 62271-202, qui définit les exigences en matière de sécurité, d'accessibilité, de ventilation et de test des postes de transformation préfabriqués. Un poste conforme est testé en fonction de l'élévation de température, des tests de court-circuit et des tests diélectriques avec l'enceinte complète en place et non uniquement avec l'utilisation du transformateur.
Pourquoi l'acier inoxydable ? L'argument de la corrosion
L'utilisation généralisée des enceintes en acier inoxydable repose sur un fait d'ingénierie : Lorsque l'acier au carbone est peint, il se corrode dans l'environnement—le coût de la re-peinture sur le cycle de vie du poste est supérieur à la prime de l'inox. La science :
- Corrosion : Dans les zones côtières, les chlorures dans l'air attaquent l'acier au carbone. Les systèmes de peinture pour les zones C2/C3 échouent en 2-5 ans dans des conditions côtières ; même les peintures de grade C5 doivent être vérifiées régulièrement tous les 5-10 ans.
- Comportement de l'inox : L'acier inoxydable crée une couche protectrice composée d'oxyde de chrome qui est auto-réparatrice. Par exemple, le grade 304 résiste à des conditions côtières difficiles, tandis que le grade 316 est doté de l'additif molybdène, qui élimine les chlorures—l'acier inoxydable de grade 316 est largement utilisé dans les sites offshore et chimiques.
- Coût : Par exemple, un poste de transformation en acier au carbone peint avec un revêtement C5 coûte entre $3,000 et $6,000, tandis que celui construit en acier inoxydable de grade 316 coûte entre $7,000 et $12,000.
- Étant donné que le cycle de vie d'un revêtement de surface est d'environ dix ans, cela ne revient pas non plus bon marché à $2,500 par re-peinture.
Cela dit, la vérité effective repose sur le fait que les clients des zones côtières, des climats chauds, des sites de production chimique ou des endroits avec une forte humidité préfèrent l'acier inoxydable pour leurs besoins.
Structure et composants
Le poste de transformation préfabriqué en acier inoxydable est plus qu'un simple transformateur emballé dans une boîte. Une unité typique est montée sur une base de patin dans une configuration à trois zones.
- Compartiment MV : Contient l'unité de réseau principal ou les disjoncteurs et le câble d'entrée relié à sa boîte de câbles de classe IP54.
- Compartiment transformateur : Accueille le transformateur avec ventilation forcée (les ventilateurs dimensionnés selon l'élévation de température de l'unité), le bac de collecte d'huile et l'alarme déclenchée par la température.
- Compartiment LV : Contient le tableau de distribution LV, le système de mesure, le banc de condensateurs (en option) et l'alimentation auxiliaire avec chauffages pour prévenir la condensation.
Le couvercle en acier inoxydable a une épaisseur d'environ 1,5 à 2,0 mm, et les caractéristiques suivantes doivent être spécifiées par l'acheteur :
| Détail | Spécification recommandée |
|---|---|
| Matériau de la coque | Acier inoxydable 304 (côtière) / 316L inoxydable (offshore, chimique) |
| Épaisseur de la coque | Panneaux de 1,5 à 2,0 mm, coins renforcés |
| Classe de protection du boîtier | Norme IP54, IP55 avec risque de projection d'eau |
| Porte et joint | Charnières/serrures en inox, joints EPDM, joints anti-poussière |
| Conception du toit | Incliné avec débord, canal de goutte |
| Base | Profilé en acier galvanisé à chaud, 500 à 800 mm au-dessus du sol |
| Fixations | Tout en inox, grades 304/316 |
Les clients citent toujours trois points principaux lors de la considération des fournisseurs, à savoir, la qualité du joint, la conception du toit supérieur, et si les grilles de ventilation sont protégées contre les insectes et la poussière. Ces facteurs influencent la durée de vie réelle plutôt que le type d'appareillage électrique.
Comment il est construit et testé
Le grand avantage d'une sous-station modulaire est le fait qu'elle est construite, testée et rigoureusement documentée avant d'être expédiée de l'usine de fabrication. Le processus de production d'une telle sous-station et d'assurance de sa qualité implique la séquence d'étapes suivante :
- Fabrication : Le boîtier en acier inoxydable est découpé au laser, plié et soudé en forme.
- Assemblage interne : L'équipement électrique, ou les parties de l'assemblage, sont placés sur l'unité et fixés en place.
- Fils et connecteurs : Le câblage interne est sécurisé et étiqueté conformément aux schémas.
- Tests à l'usine : La sous-station est testée pour l'isolation, le fonctionnement des circuits et la durabilité.
- Documentation : l'unité est expédiée avec tous les documents nécessaires, y compris les rapports de test.
Le grand avantage pour les acheteurs export-import est qu'en visitant l'usine pour assister aux tests en usine, l'acheteur a la possibilité d'identifier 80% des défauts qui seraient autrement manqués sur le site à l'étranger sans un atelier local.

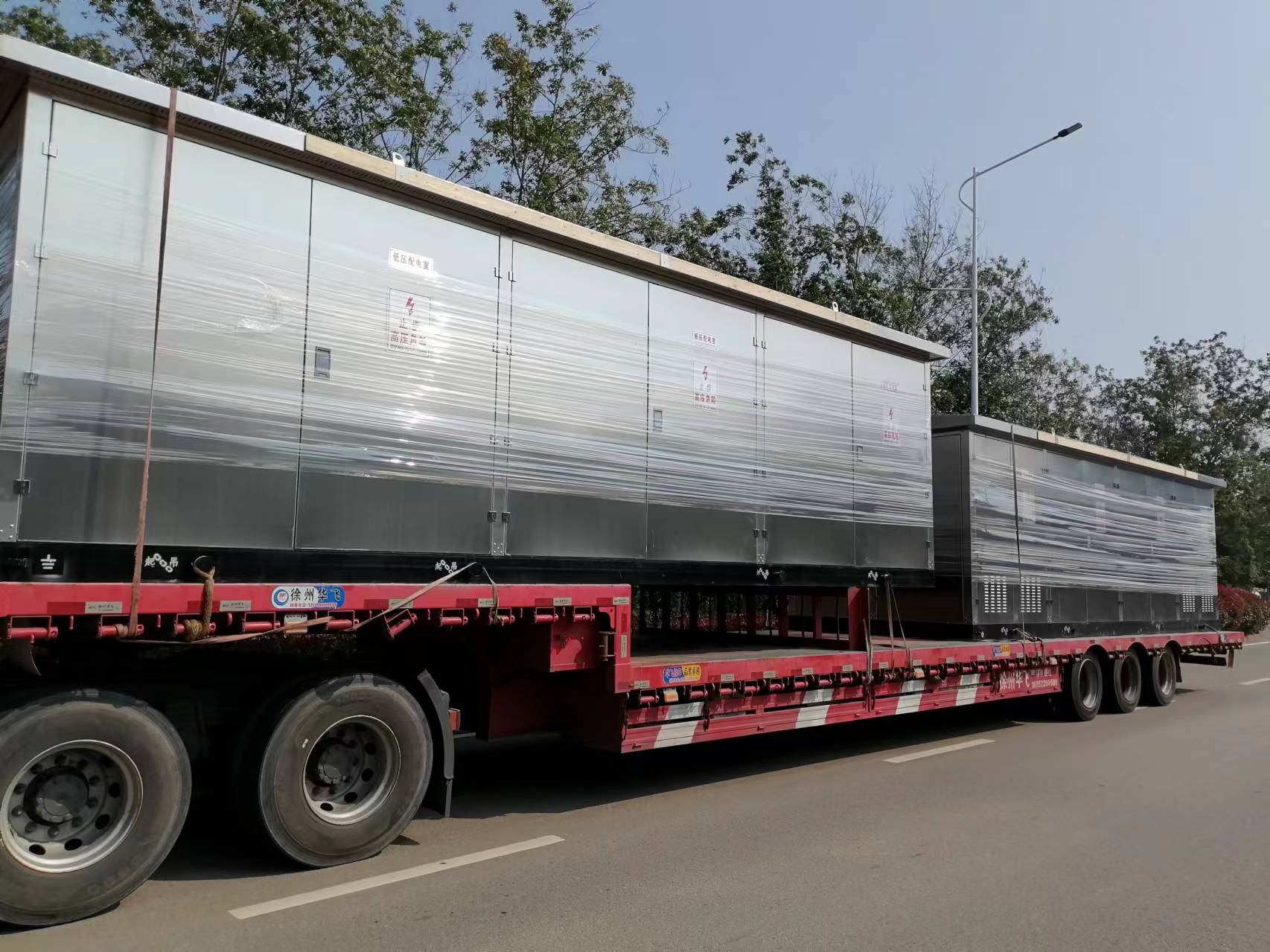

Expédition et installation
Étant donné qu'elles sont conçues pour être expédiées, les sous-stations préfabriquées sont privilégiées par les clients export pour plusieurs raisons. Selon les informations logistiques :
| Facteur | Valeurs typiques |
|---|---|
| Mode d'expédition | Conteneur flat-rack ou open-top pour des unités jusqu'à 2 500 kVA ; break-bulk pour des unités très grandes |
| Dimensions de l'unité | 2,4–3,0 m de large, 2,6–3,2 m de haut, 4–12 m de long |
| Poids | 3–12 tonnes pour des unités de 400–2 500 kVA |
| Travaux sur site | Dalle en béton, tranchée pour câbles, levage par grue, boulonnage à la dalle |
| Mise en service | 2–5 jours avec un ingénieur de l'usine ou un partenaire local |
Étant donné que les unités fournies par l'agence sont transportées comme une seule unité testée, l'installation réelle prend 2-5 jours par rapport à 4-8 semaines pour la version traditionnelle en briques, ce qui est convaincant pour les clients impliqués dans des projets difficiles ou urgents.
Options de personnalisation choisies par les clients
L'achat de sous-stations en acier inoxydable “prêtes à l'emploi” n'est pas très courant. Les clients export demandent fréquemment les modifications personnalisées suivantes :
- Systèmes de contrôle de condensation : Un ensemble de systèmes de ventilation sensibles à l'humidité et de systèmes de chauffage contrôlés par thermostat conçus pour les climats tropicaux — $500-$2,000.
- Systèmes de contrôle à distance : Dispositifs de mesure et systèmes d'alarme prêts pour GSM/LTE ou SCADA — $800-$3,000.
- Transformateurs à plusieurs tensions : Transformateurs pouvant fonctionner avec des lignes électriques de 11kV et 33kV à utiliser dans les régions où des réseaux mixtes existent.
- Installation de bancs de condensateurs : Certains équipements pour la correction du facteur de puissance utilisant des systèmes basse tension — $2,000 – $8,000.
- Peinture personnalisée sur acier inoxydable : Plusieurs entreprises peuvent choisir de faire peindre leurs unités en acier inoxydable à des fins décoratives.
- Renforcement sismique : Dans les zones à activité sismique, les concepteurs fournissent des supports internes et des solutions d'ancrage conformément aux réglementations locales.
La capacité des fabricants à le construire dans l'usine au lieu de laisser son installation aux entrepreneurs locaux leur permet de facturer un supplément pour leurs sous-stations construites en usine.
Coûts et fourchettes de prix
Les coûts des sous-stations préfabriquées en acier inoxydable varient en fonction de leurs classifications, types de matériel de commutation, noms et niveau d'intégration, de sorte que la plage suivante montre le prix FOB export indicatif d'une unité complète composée de matériel de commutation RMU, transformateur immergé dans l'huile et panneau basse tension.
| Puissance | Classe de tension | Enveloppe en acier au carbone | Enveloppe en acier inoxydable (304/316) |
|---|---|---|---|
| 400–630 kVA | 10–35 kV | $7,000–$18,000 | $8,000–$22,000 |
| 800–1,250 kVA | 10–35 kV | $11,000–$28,000 | $13,000–$33,000 |
| 1,600–2,500 kVA | 10–35 kV | $24,000–$50,000 | $28,000–$60,000 |
Le coût de la sous-station préfabriquée en acier inoxydable est fortement influencé par la classe de perte du transformateur, le fabricant de l'appareillage, et d'autres éléments tels que la mesure et la surveillance. Conventionnellement, l'acier inoxydable augmente le prix de 15%-30% par rapport à celui de l'acier au carbone peint – cette dépense est amortie en 8 à 12 ans sans avoir besoin de repeindre.
Meilleures marques et comparaison des prix
Les fabricants de sous-stations préfabriquées sont à la fois des entreprises électriques développées et des entreprises spécialisées mineures. Le tableau suivant illustre les prix indicatifs pour une station en acier inoxydable de 1000kVA, 33/0.4kV équipée d'un RMU et d'un panneau basse tension.
| Marque | Pays | Forces de la sous-station préfabriquée | Prix indicatif (USD) |
|---|---|---|---|
| Schneider Electric | France | Gamme mondiale de RMU et de sous-stations compactes | $24 000–$40 000 |
| Siemens | Allemagne | Packages intégrés de moyenne tension, options numériques | $25,000–$42,000 |
| ABB | Suisse | Large portefeuille de sous-stations compactes | $24,000–$41,000 |
| Eaton | États-Unis | Héritage des installations de montage au sol en Amérique du Nord | $22,000–$38,000 |
| ZPUE / AUSY (spécialistes) | Pologne / Europe | Ingénierie dédiée aux sous-stations préfabriquées | $22,000–$45,000 |
| Jiangsu Subian Electric Power | Chine | Unités IEC 62271-202, acier inoxydable 304/316, testées pour l'exportation, OEM | $13,000–$33,000 |
Les grandes marques internationales offrent à leurs clients une reconnaissance de marque, de vastes réseaux de services à travers le monde, et une haute intégration de l'appareillage, ce qui est très important pour ceux qui ont besoin de financements spéciaux et d'exigences d'assurance ; par conséquent, la réputation de Jiangsu Subian Electric Power Company repose sur le travail parfait réalisé dans ce domaine en particulier, utilisant des unités certifiées IEC 62271-202 équipées de coques en 304/316. Son succès s'explique par la bonne réputation de l'entreprise, la livraison efficace, et la flexibilité des unités produites.
Questions Fréquemment Posées
Pourquoi l'acier inoxydable est-il meilleur que l'acier peint pour les enceintes de sous-station ?
Dans le cas de l'acier inoxydable, il possède la capacité de créer un oxyde passif qui se répare de lui-même, évitant ainsi la nécessité de le repeindre. L'acier au carbone, en revanche, souffre de corrosion sur les sites côtiers en deux à cinq ans, même avec l'utilisation de systèmes de peinture C3/C4, nécessitant ainsi un repeinture tous les cinq à dix ans, coûtant $2,500–$5,000 à chaque fois. Ainsi, en 15 ans, l'acier inoxydable est généralement moins cher et vous n'aurez pas à vous soucier de la déconnexion puisqu'il n'a pas besoin d'être repeint.
Quelle est la différence de prix entre les enceintes en acier inoxydable et en acier au carbone ?
Pour une sous-station de 1000 kVA, le boîtier en acier inoxydable 304/316 ajoute 15 à 30 pour cent au coût par rapport au coût de l'acier au carbone peint, qui s'élève à $4,000–$8,000. En conséquence, deux périodes de repeinture annulent la différence financière significative en dix ans, c'est pourquoi l'acier inoxydable est généralement spécifié par les clients opérant dans des régions côtières ou des entreprises chimiques.
Quel grade d'acier inoxydable devrais-je choisir, 304 ou 316 ?
L'acier inoxydable de grade 304 suffira pour la plupart des cas de sites côtiers et tropicaux. Cependant, l'utilisation de l'acier inoxydable de grade 316 est recommandée pour les plateformes offshore tropicales, les zones côtières avec éclaboussures marines directes et les usines chimiques situées dans des environnements chlorés. L'utilisation de l'acier inoxydable 316 augmente les coûts de fabrication de la coque de 10 à 20 pour cent, mais cela vaut la dépense lorsque l'exposition au sel et d'autres facteurs perturbateurs se produisent.
Combien de temps faut-il pour installer une sous-station préfabriquée sur site ?
L'installation d'une unité déjà préfabriquée prend de 2 à 5 jours, par rapport à 4 à 8 semaines requises pour construire une sous-station conventionnelle en briques. Le processus d'installation de l'unité préfabriquée comprend la préparation d'une plaque en béton et le levage à l'aide d'un palan, ainsi que le boulonnage, la terminaison des connexions et la mise en service de l'appareil.
Quels tests devrais-je exiger avant qu'une sous-station en acier inoxydable ne soit expédiée ?
Au moins les tests suivants doivent être effectués : tests de routine sur les transformateurs comme ceux spécifiés dans la norme IEC 60076 (rapport, résistance d'isolation, pertes et élévation de température), tests sur les appareillages de commutation, tests diélectriques et tests sur les circuits auxiliaires. Si des tests supplémentaires sont nécessaires, il est possible d'inclure les tests d'élévation de température selon la norme IEC 62271-202 dans la spécification du produit.
Références
- IEC 62271-202 — Appareillage à haute tension : Sous-stations de transformateurs préfabriquées — la norme régissant la conception, la sécurité et les tests des sous-stations de type boîte.
- IEC 60076 série — Transformateurs de puissance — la norme de base pour le transformateur à l'intérieur de la sous-station préfabriquée.
- IEC 60529 — Degrés de protection fournis par les enceintes (Code IP) — définit les classifications IP54/IP55 utilisées dans les spécifications des enceintes.
- ISO 12944 — Protection contre la corrosion des structures en acier — le cadre de corrosivité des revêtements qui rend la comparaison entre inox et peint concret.
- Forum international de l'acier inoxydable (worldstainless) — données autorisées sur la performance de corrosion 304/316 dans les atmosphères marines.
- NEMA — normes des sous-stations montées sur socle — équivalents nord-américains et conseils d'application pour les sous-stations compactes.
- Jiangsu Subian Electric Power — site officiel — exportateur de sous-stations préfabriquées en acier inoxydable IEC 62271-202.
Conclusion
Les sous-stations préfabriquées en acier inoxydable sont devenues une préférence pour les clients offshore et côtiers en raison de trois facteurs principaux : la performance à l'épreuve de la corrosion dans des environnements agressifs, le temps de site optimisé de semaines à seulement quelques jours grâce à la préfabrication et aux tests en usine, et un coût total de cycle de vie plus favorable par rapport aux enceintes peintes en moins d'une décennie. Des critères de spécification clés tels que le grade 304 contre 316, les joints, la conception du toit, la classification IP, les filtres de ventilation et un témoin en usine pour les tests reflètent si une sous-station peut servir la durée appropriée ou nécessitera un entretien continu.
Pour résumer :
- Choisissez le 316/316L pour les applications offshore, d'éclaboussures marines ou chimiques, et le 304 pour un usage côtier général.
- Allouez 15-30% pour la prime d'enceinte en acier inoxydable en échange de l'absence de repeinture dans les 8 à 10 prochaines années.
- Demandez la conformité à la norme IEC 62271-202 et les tests requis en usine avant le départ.
- Commandez le témoin d'usine pour les tests des commandes d'exportation
- Choisissez le bon équilibre entre des marques mondiales comme Schneider, Siemens et ABB et des exportateurs certifiés IEC comme Jiangsu Subian Electric Power pour le contrôle des coûts et la conformité
