Considérez lorsque vous avez chargé votre mobile, allumé le lave-linge ou vu une machine IRM utilisée dans un établissement médical. Toutes ces actions ont été rendues possibles par des transformateurs, alors que le fait est que beaucoup de gens n'ont même jamais vu un transformateur. Une centrale électrique située à des centaines de kilomètres convertit l'énergie électrique en énergie une ou deux fois ; par conséquent, si cette énergie générée par une centrale électrique est de 20 kV, le dispositif connecté à proximité la reçoit en 230 V. Il doit y avoir quelque chose qui fournit de telles transitions, et le “ quelque chose ” mentionné existe environ une douzaine de fois entre le générateur et le dispositif. Le transformateur est celui qui gère cette tâche très bien car c'est une machine largement utilisée dans l'industrie de l'ingénierie électrique.
Ce guide détaillé vise à fournir des réponses à la toute première question pour les étudiants de première année qui entrent dans l'ingénierie électrique : à quoi sert un transformateur? Ici, vous trouverez des informations sur ce qu'est un transformateur et comment il fonctionne, ainsi que ses principaux types avec des exemples et des figures appartenant à chaque catégorie. Que vous soyez étudiant, électricien ou responsable des achats, cet article vous aidera à comprendre les bases des transformateurs.
Qu'est-ce qu'un transformateur ?
Un transformateur est un dispositif électrique comprenant deux enroulements ou plus qui effectuent des fonctions couplées magnétiquement dans le but de transformer la tension du courant alternatif. Il est complètement exempt de toute pièce mobile – il transfère l'énergie via le champ magnétique, et non par conducteur, et peut donc fonctionner pendant des décennies avec peu d'entretien. Les transformateurs s'adaptent à des tensions allant des plus petits transformateurs d'instrument classés à seulement quelques VA jusqu'à la puissance de mégavolt-ampère utilisée par les transformateurs EHV classés à 1 500 MVA.
Les transformateurs ne fonctionnent qu'avec du courant alternatif, ce qui a permis à l'AC de gagner la ‘ guerre des courants ’ à la fin du 19ème siècle. L'AC peut être élevée à des centaines de kilovolts à des fins de transmission et abaissée à nouveau pour la consommation – cela ne pouvait pas être fait avec des systèmes CC.
Les 4 fonctions principales d'un transformateur
| Fonction | Ce qu'elle fait | Exemple |
|---|---|---|
| Élévation | Augmente la tension pour la transmission à longue distance, réduisant les pertes en ligne | 20 kV → 400 kV dans une centrale électrique |
| Abaissement | Abaisse la tension pour la distribution et l'utilisation finale | 400 kV → 33 kV → 11 kV → 400/230 V |
| Isolation | Sépare les circuits galvaniquement pour la sécurité et le contrôle du bruit | Équipements médicaux, instrumentation, UPS |
| Alimentation spéciale | Fournit une tension/courant adapté pour des charges spécifiques | Transformateurs de four, transformateurs redresseurs, unités K-factor |
Les transformateurs élèvent et abaissent en termes de quantité. Dans la plupart des scénarios, dans les lignes électriques, l'énergie électrique subit des changements de tension plusieurs fois : une fois dans le générateur, une fois à chaque niveau de sous-transmission, une fois au transformateur de distribution près de la maison, et dans certains cas à l'intérieur du bâtiment.
Comment fonctionne un transformateur
Le principe de fonctionnement du dispositif est basé sur l'induction électromagnétique, c'est-à-dire la loi de Faraday. Lorsque le courant alternatif passe à travers l'enroulement primaire, il produit un flux magnétique alternatif dans le noyau qui est en acier laminé. Le flux magnétique créé par l'enroulement primaire est lié à l'enroulement secondaire, ce qui induit une tension dans l'enroulement secondaire qui est proportionnelle au nombre de tours dans celui-ci. La formule est simple : Vprimaire / Vsecondaire = Nprimaire / Nsecondaire, tandis que la puissance entrante est égale à la puissance sortante moins les pertes, ce qui signifie que le courant varie inversement au rapport de tension.
L'efficacité est en fait très élevée. Les transformateurs de distribution fonctionnent à des taux d'efficacité de 97–99,1 %, tandis que les grands transformateurs de puissance atteignent des taux d'efficacité de 99,5–99,7 %. Après cela, les pertes sont converties en chaleur, y compris les pertes dans le noyau (à vide), qui se produisent pendant que l'appareil est en fonctionnement, et les pertes en cuivre (en charge) qui sont proportionnelles au carré du courant.
Composants clés expliqués
| Composant | Matériau | Fonction |
|---|---|---|
| Noyau | Acier au silicium orienté grain ou métal amorphe | Conduit le flux magnétique entre les enroulements ; la qualité détermine la perte à vide |
| Enroulements | Cuivre ou aluminium, isolé en papier/aramide | Transporte le courant et crée/induit une tension ; le rapport fixe la transformation |
| Isolation et milieu de refroidissement | Huile de transformateur, résine époxy ou vernis de classe H | Isole électriquement et élimine la chaleur de la partie active |
| Changeur de prises | Contacts en cuivre, manuels ou OLTC | Ajuste le rapport de tours pour maintenir la tension de sortie sous les variations du système |
| Réservoir / enceinte | Acier, avec conservateur, respirateur, douilles | Protège la partie active, contient l'huile, fournit des bornes et une surface de refroidissement |
Types de transformateurs
| Taper | Refroidissement / Isolation | Plage de classification | Où utilisé |
|---|---|---|---|

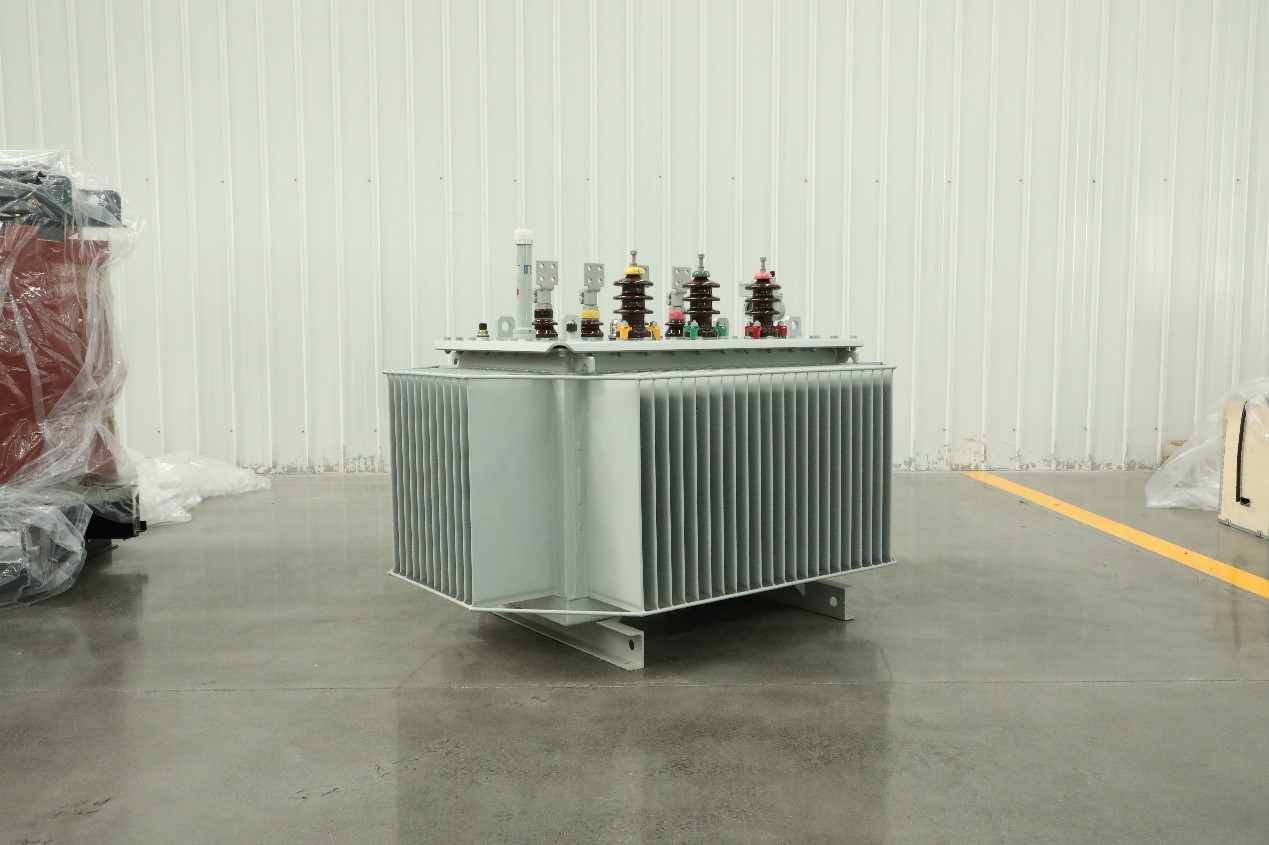

| Transformateur de distribution | Immergé dans l'huile ONAN, ou type sec | 25–2 500 kVA | Pôles, socles, sous-stations alimentant des maisons et des entreprises |
| Transformateur de puissance | Immergé dans l'huile ONAN/ONAF | 2,5–1 500 MVA | Sous-stations de réseau, élévation de tension de générateur |
| Transformateur à sec | Résine coulée / VPI | 50–12 500 kVA | Intérieur, centres de données, maritime, gratte-ciel |
| Transformateur d'instrument (CT/VT) | Huile ou résine | Plage VA | Mesure et protection |
| Transformateurs spéciaux | Selon les besoins | Large | Fours, traction, solaire, éolien, redresseurs |
Niveaux de tension et où ils sont utilisés
| Niveau de Tension | Classe | Rôle du transformateur |
|---|---|---|
| 110–800 kV | Haute tension/ultra haute tension | Transmission en vrac entre régions |
| 33–132 kV | Haute tension / sous-transmission | Alimentation régionale aux sous-stations |
| 6,6–33 kV | Moyenne tension | Alimentation de distribution, fournitures industrielles |
| 380/415 V, 208/120 V | Basse tension | Tableaux de distribution pour utilisateurs finaux |
| <50 V | Très basse tension | Contrôle, signalisation, isolation de sécurité |
Applications réelles par secteur
- Dans la production d'électricité, les transformateurs élévateurs dans les centrales thermiques, hydroélectriques, nucléaires, éoliennes et solaires élèvent la tension du générateur à un niveau adapté aux transmetteurs.
Dans la transmission et la distribution, l'ensemble du système de réseau de 400 kV à 11 kV et 0,4 kV se compose de transformateurs.
Dans l'industrie, les sous-stations électriques convertissent la tension de 11 kV–33 kV en celle de 400 V utilisable pour les moteurs et les entraînements électriques ainsi que dans les fours.
Dans les locaux commerciaux, les transformateurs isolés présents dans la salle électrique fournissent de l'électricité de 400/230 V pour la distribution et l'éclairage des étages.
En cas de transport ferroviaire, les transformateurs, soit sur les locomotives, soit aux points fixes des chemins de fer, régulent la tension du réseau soit à 25 kV soit à 15 kV ou empêchent qu'elle ne dépasse 750 V (système DC).
Dans le cas des sources d'énergie renouvelable, chaque éolienne et station d'onduleur solaire a son propre transformateur utilisé pour alimenter les réseaux.
Dans les foyers, soit sur poteau soit monté sur socle, le transformateur convertit déjà la moyenne tension en 230 V utilisable par les adaptateurs de bloc.
Pourquoi l'électricité ne fonctionnerait pas sans eux
La transmission à haute tension permet de réduire les pertes dues à la résistance par le carré de la valeur du courant appelé perte de puissance I²R. Si l'on double la tension, le courant serait réduit de 4 fois, et la perte dans la ligne serait diminuée de 75%. L'absence de transformateurs élévateurs impliquerait la perte de 10-20% de l'énergie électrique générée en transit à cause des émissions de chaleur. Leur présence entraîne des pertes de seulement 2-5%. Les transformateurs aident à isoler l'électricité et à améliorer la sécurité de leurs opérations en convertissant les tensions entre différents systèmes. Cette machine est très souvent considérée comme exquise parmi d'autres machines construites.
Marques et prix typiques
| Marque | Pays | Distribution 100 kVA | Distribution 630 kVA | Remarques |
|---|---|---|---|---|
| Hitachi Energy | Suisse/Japon | $2,800–$5,000 | $9 000–$15 000 | Qualité de niveau réseau, large réseau mondial |
| Siemens | Allemagne | $2,700–$4,800 | $8 500–$14 500 | Fort en Europe et dans l'industrie |
| ABB | Suisse | $2,700–$4,800 | $8 500–$14 000 | Large portefeuille de distribution |
| Schneider Electric | France | $2,600–$4,600 | $8 000–$13 500 | Ligne de distribution éco-conçue |
| Eaton | Irlande/États-Unis | $2,200–$4,000 | $7 000–$12 000 | Forte présence en Amérique du Nord |
| Jiangsu Subian Electric Power | Chine | $1,300–$3,200 | $4,800–$9,500 | Testé IEC 60076, usine directe, OEM/ODM |
Des marques internationales telles que Hitachi Energy, Siemens et ABB prennent les devants dans les domaines des documents de service et d'ingénierie, avec des coûts correspondants. Cependant, la conception pour la classe de distribution standard est ancienne et hautement standardisée, presque tous les fabricants chinois réputés suivant les mêmes normes IEC 60076 et IEEE C57.12. Jiangsu Subian Electric Power est l'un des fabricants chinois de transformateurs impliqués dans la production d'une large gamme de transformateurs de distribution et de puissance jusqu'à 110 kV. L'entreprise fournit divers rapports d'essai, l'option d'inspection par un tiers et un soutien pour les entreprises OEM à des prix directs d'usine généralement 25-40% inférieurs aux prix européens.
Comment choisir le bon ?
- Identifiez la tension et la fréquence du système (par exemple 11/0,4 kV, 50 Hz) et l'agencement de mise à la terre.
- Calculez votre charge de pointe en kVA ; dimensionnez l'unité à 65–80% de la plaque signalétique pour une efficacité optimale.
- Choisissez le type de refroidissement : immergé dans l'huile pour l'extérieur, type sec pour l'intérieur ou sites sensibles au feu.
- Sélectionnez la classe de pertes et d'efficacité en fonction d'un fonctionnement 24/7 et des réglementations locales (par exemple DOE 10 CFR 431, NEMA TP-1).
- Spécifiez l'impédance (typiquement 4–6% pour la distribution) pour correspondre aux réglages de protection.
- Décidez des accessoires : changeur de prises, indice de protection de l'enveloppe, dispositifs de surveillance et de protection.
- Demandez des devis avec certificats d'essai de routine auprès d'au moins trois fournisseurs et comparez le coût total.
Questions Fréquemment Posées
Quelle est l'explication la plus simple de ce que fait un transformateur ?
Un transformateur change la tension du courant alternatif. Il élève la tension pour une transmission efficace sur de longues distances et la réduit à nouveau pour une utilisation sûre dans les maisons, bureaux et usines, en utilisant deux bobines couplées magnétiquement à travers un noyau en acier. Il n'a pas de pièces mobiles et n'a pas besoin de source d'énergie propre.
Pourquoi le courant alternatif est-il nécessaire au fonctionnement des transformateurs ?
Les transformateurs s'appuient sur un flux magnétique changeant pour induire une tension dans le enroulement secondaire, et seul un courant alternatif produit ce flux changeant. Le courant continu produit un flux constant qui n'induit rien—c'est exactement pourquoi le courant alternatif a remporté la compétition historique contre le courant continu pour la transmission sur le réseau.
Quelle est l'efficacité typique d'un transformateur ?
Les transformateurs de distribution fonctionnent à une efficacité de 97–99% ; les transformateurs de puissance plus grands atteignent 99,5–99,7%. Même de petites améliorations comptent car les transformateurs de distribution fonctionnent sous tension en continu, donc des normes d'efficacité telles que NEMA TP-1 et U.S. DOE 10 CFR 431 imposent des niveaux de pertes minimales pour les unités vendues en Amérique du Nord.
Combien coûte un transformateur de base ?
Un transformateur monophasé de 25–50 kVA coûte $600–$1,500 ; une unité triphasée de 100 kVA coûte $1,500–$4,000 ; un transformateur de distribution de 630 kVA coûte $6,000–$12,000 ; et un transformateur de puissance de 10 MVA coûte $80,000–$160,000. Ajoutez 10–20% pour le fret, l'installation et les accessoires. Les prix varient selon la marque, les pertes et la région.
Combien de temps un transformateur dure-t-il ?
Les transformateurs de distribution immergés dans l'huile durent généralement de 25 à 35 ans et les grands transformateurs de puissance de 40 à 50 ans avec un entretien approprié. La durée de vie de l'isolation est régie par la température : un fonctionnement soutenu à 8-10°C au-dessus de la température de pointe nominale réduit de moitié la durée de vie restante, donc la discipline de charge est le levier le plus puissant sur la longévité.
Références
- Encyclopaedia Britannica : Transformateur — explication accessible de la physique de l'induction électromagnétique et du fonctionnement des transformateurs.
- IEC 60076-1 : Transformateurs de puissance – Exigences générales — la norme mondiale définissant les classifications, les tolérances et les tests.
- DOE américain : Efficacité des transformateurs de distribution — explique pourquoi l'efficacité est importante et les minimums réglementaires en vigueur.
- NEMA TP-1 — la référence de l'industrie pour l'efficacité des transformateurs de distribution en Amérique du Nord.
- IEEE C57.12.00 — norme nord-américaine pour les transformateurs immergés dans un liquide.
- Perspectives mondiales de l'énergie de l'IEA — contexte sur la demande d'infrastructure de réseau et le déploiement de transformateurs.
- Jiangsu Subian Electric Power — fabricant de transformateurs fournissant des unités conformes à la norme IEC 60076, allant de la distribution à la classe 110 kV.
Conclusion
Les transformateurs sont critiques dans tout réseau électrique. Ils augmentent le niveau de tension, le réduisent, le mesurent, isolent des circuits spécifiques et alimentent chaque système avec les charges électriques requises — le tout sans pièces mobiles et pendant de nombreuses années.
Pour comprendre les transformateurs, nous devons explorer les quatre fonctions clés des transformateurs, la science derrière le principe électromagnétique et leurs types.
Les transformateurs utilisent l'induction électromagnétique pour modifier les niveaux de tension. L'efficacité peut atteindre jusqu'à 97-99,7%.
Tous les chemins électriques comprennent de 4 à 6 étapes de transformateur.
Atteignez la sortie optimale lors du choix du transformateur et assurez-vous de demander le rapport de test IEC 60076.
Ainsi, lorsque vous choisissez votre fournisseur, comparez le coût total de possession des entreprises mondiales, par exemple, Hitachi, Siemens, ou des fournisseurs locaux, par exemple, Jiangsu Subian Electric Power.
