تم تقديم ثلاثة منتجات لمالك مزرعة في كاليفورنيا من قبل المقاول الكهربائي المحلي لتشغيل خمسة مضخات ري ومتجر تخزين بارد: محول مثبت على عمود بقدرة 50 kVA، أو محول مثبت على قاعدة بقدرة 75 kVA، أو لضمان الأمان التام، محول بقدرة 100 kVA. كان الفرق في التكلفة بين هذين المحولين هو $3,200. تعمل المضخات على مستوى جهد 460 فولت في تكوين ثلاثي الطور وتقدم المرافق الخدمة الوحيدة بجهد 480 فولت. حذر صديق المالك من ارتكاب نفس الخطأ الذي ارتكبه عندما اشترى محولًا صغيرًا وقضى ستة أشهر في التغلب على المشاكل المتعلقة بالوميض والسخونة الزائدة. تعتمد الإجابة على سؤال كيفية اختيار المحول المناسب على عدد من العوامل مثل الحمل، الجهد، الموقع والنمو، وتصف هذه الدليل العملي عملية اختيار المحول الصحيح، مع تقديم الحسابات اللازمة.
لاختيار المحول المناسب، يجب المرور بعدة خطوات وهي كالتالي: (1) حساب إجمالي متطلبات الطاقة بالكيلو فولت أمبير؛ (2) استخدام عامل تنوع يبلغ حوالي 0.7–0.85 عند وجود أحمال مختلطة؛ (3) احتساب 15-20% من النمو في المستقبل؛ (4) مطابقة جهد الإمداد مع المحولات الخاصة بك؛ (5) اختيار محول مناسب للتطبيق؛ (6) اختيار تصنيف معيار IEC 60076 المناسب.
الخطوة 1: اجمع حملك بالكيلو فولت أمبير
كل جهاز تنوي توصيله له لوحة اسمية محددة يجب عليك قراءتها وتسجيلها فيما يتعلق بالكيلو واط أو من الأفضل بالكيلو واط والجهد. يجب عليك استخدام الكيلو فولت أمبير، وهو الطاقة الظاهرة، لتحديد حجم المحول الخاص بك لأن الملفات تولد حرارة بسبب التيار المتدفق من خلالها بغض النظر عن عامل القدرة للجهاز. الحساب بسيط: الكيلو فولت أمبير = الكيلو واط / عامل القدرة (طور واحد)، أو بالنسبة للحمل ثلاثي الطور يمكننا القول أن الكيلو فولت أمبير = (√3 * فولت * أمبير) ÷ 1000
على سبيل المثال، تتطلب 5 مضخات ري مصنفة عند 10 كيلو واط مع عامل قدرة 0.85 ما مقداره 15 ÷ 0.85 = 11.76 كيلو فولت أمبير لكل منها، مما يجعل الإجمالي 59 كيلو فولت أمبير. يضيف ضاغط التخزين البارد 6 كيلو فولت أمبير، وتضيف الإضاءة 4 كيلو فولت أمبير أخرى، مما يجعل الإجمالي حوالي 69 كيلو فولت أمبير، وهو نقطة البداية وأعلى بالفعل من القيمة الأولية للكيلو واط.
| المعدات | كيلو واط | عامل القدرة | كيلو فولت أمبير لكل |
|---|---|---|---|
| مضخة ري (×5) | 10 | 0.85 | 11.8 |
| ضاغط التخزين البارد | 5 | 0.82 | 6.1 |
| الإضاءة والتحكم | 3.8 | 0.95 | 4.0 |
| أدوات ورشة العمل (أحيانًا) | 4 | 0.80 | 5.0 |
لا تعتمد فقط على إجمالي كمية “الكيلو واط” من الذاكرة. قد تفوت بعض العناصر من القائمة، بالإضافة إلى أنه بشكل عام، يعني تصحيح عامل القدرة نفسه أن الكيلو فولت أمبير أعلى من مجموع أوزان الكيلو واط الفردية بحوالي 10-25%.
الخطوة 2: تطبيق التنوع والنمو
الاعتقاد بأن جميع الأجهزة تعمل بأقصى حمل في نفس الوقت غير واقعي - لهذا السبب يجب أن نأخذ في الاعتبار عامل التنوع. بالنسبة للمزارع أو الورش الصغيرة، فإن المضخات التي يتم تشغيلها وإيقافها مع أجهزة أخرى تعطي عامل تنوع يبلغ حوالي 0.8. لذا، في حالتنا، 69 kVA × 0.8 = 55 kVA. ثم نحتاج إلى إضافة المخصص للنمو: 15-20% هو القاعدة العامة في هذه الصناعة. لذلك، 55 × 1.18 = 65 kVA (تقريبًا).
لذا نرى أنه بينما يبدو أن الطلب “الإجمالي” الساذج هو 69 kVA، فإن الطلب المحسوب بشكل صحيح - مع الأخذ في الاعتبار عوامل التنوع والنمو - سيكون حوالي 65 kVA، وهو ضمن حدود وحدة 75 kVA. إذا تجاهلنا كل من عوامل التنوع والنمو - سننتهي بشراء 100 kVA ودفع مبلغ إضافي يتراوح بين $1,500-2,500 بينما نفقد طاقة إضافية. إذا تم تجاهل تصحيح عامل القدرة فقط، فسوف نحصل على فشل وحدة 50 kVA.
الخطوة 3: مطابقة الجهد
ملاءمة الجهد أمر أساسي وهو السبب الأكثر شيوعًا لحدوث “محول خاطئ”. الجهدين هما:
- الجهد الأولي - عبر إمدادات المرافق: عادةً ما يكون جهدًا أحادي الطور يبلغ 7200 فولت في المناطق الزراعية في أمريكا الشمالية، 12.47 kV/13.2 kV، أو 11 kV/22 kV/33 kV في مناطق أخرى.
- الجهد الثانوي - وفقًا لمتطلبات الجهاز الإلكتروني الذي قد يكون 120/240 فولت للطور الأحادي، 240 فولت للطور الثلاثي، أو من 380 إلى 480 فولت للطور الثلاثي حسب الموقع والمعدات.
قبل إجراء الطلب، تذكر تأكيد جهد المرافق كتابيًا. دائمًا ما تشير إلى أن التوزيعات الكهربائية تختلف حسب المنطقة التي تتواجد فيها؛ لذلك، فإن المحول المصمم لـ 11 kV لن يعمل بشكل جيد مع 12.47 kV.
الخطوة 4: اختر النوع المناسب للموقع
يؤثر موقع المحول بشكل كبير على نوع المحول المصنوع. بالنسبة للتثبيتات الصغيرة والمتوسطة، الخيارات المتاحة هي:
| النوع | الأفضل لـ | النطاق النموذجي | ملاحظات |
|---|---|---|---|
| مثبت على عمود | ريفي، مزارع، أحمال صغيرة | 5–167 كيلو فولت أمبير | الأرخص لكل kVA، نمط مملوك للمرافق |
| مثبت على القاعدة | تجاري خارجي، تقسيمات | ٢٥–٢,٥٠٠ كيلو فولت أمبير | مستوى الأرض، مقاوم للتلاعب، سهل الوصول |
| نوع جاف (داخلي) | مباني، ورش، مكاتب | 3–1,000 كيلوفولت أمبير | آمن من الحرائق، لا زيت، أكثر هدوءًا |
| نوع جاف من الراتنج المصبوب | ناطحات سحاب، أنفاق، مراكز بيانات | 100–3,150 كيلوفولت أمبير | أفضل أداء ضد الحرائق، صيانة منخفضة |

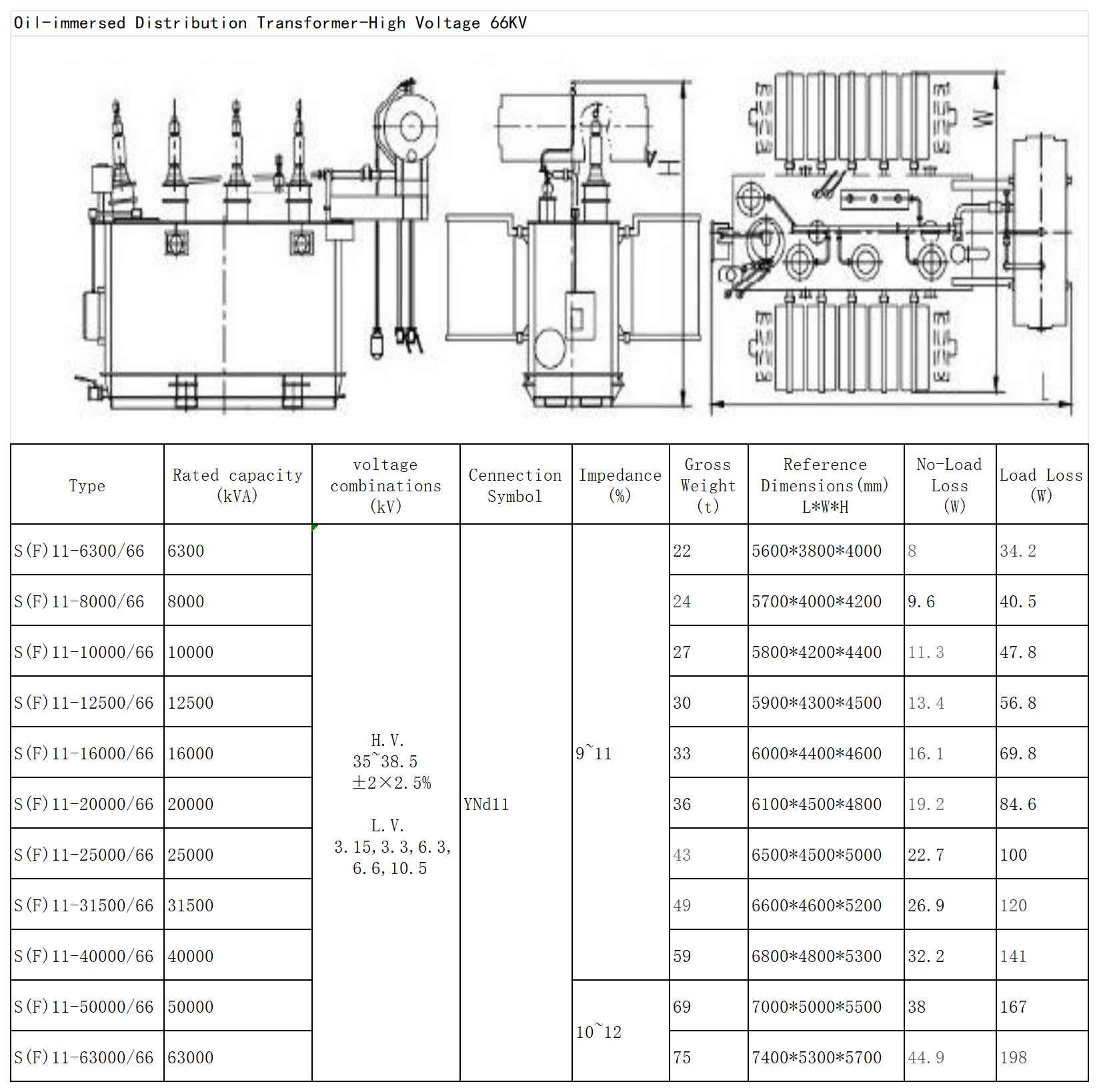

| مغمور بالزيت (محطة) | محطات فرعية، مواقع صناعية | 50 كيلوفولت أمبير–100 ميغا فولت أمبير | أفضل تحمل للتحميل الزائد، يحتاج إلى حفرة زيت |
في حالة سيناريو المزرعة، سيكون المحول المثبت على قاعدة بقدرة 75 kVA مفيدًا نظرًا لأنه يعمل خارجيًا ويتصل بالأحمال مباشرة، مما يتطلب الحد الأدنى من الصيانة. عندما تكون المعدات موجودة داخل مبنى، يتطلب الأمر استخدام محول من النوع الجاف لأغراض السلامة.
الخطوة 5: اختر تصنيفًا قياسيًا
تظهر تصنيفات حجم المحولات في تكوينات قياسية؛ على وجه التحديد، سيتم استخدام أحجام 25 و37.5 و50 و75 و100 و150 و167 و250 kVA في أمريكا الشمالية بينما تستخدم أسواق IEC الأحجام التالية: 25 و50 و100 و160 و250 و315 و400 و500 kVA. يجب اختيار أقل تصنيف يمكنه استيعاب الحمل التصميمي؛ نظرًا لأن القيمة التصميمية هي 65 kVA، يجب أن يكون الاختيار 75 kVA.
تحذير واحد: كلما كان هناك محرك كبير متصل بمحولة، يجب أخذ تيار البدء لذلك المحرك في الاعتبار. على سبيل المثال، يمكن أن ينتج مضخة تحكم بقوة 25 kW نتيجة بدء تصل إلى 6 مرات أكثر من ناتجها العادي (الناتج الذي تنتجه مضخة 25 kW هو حوالي 35 kVA)، مما يتسبب في زيادة لحظية في سعة الطاقة وحتى احتمال حدوث حمل زائد في الطاقة إذا بدأت مضخات أخرى مباشرة بعد الأولى. وإذا تم تشغيل اثنتين على الأقل من المضخات في نفس الوقت، فإن السعة الفورية تتجاوز التصنيف.
الخطوة 6: قارن التكلفة والكفاءة
التكلفة هي مجرد جزء من المعادلة. تتحمل المحولة خسائر طوال دورة حياة الوحدة. للمحول خسارة بدون حمل طوال اليوم، حتى عندما لا يكون هناك حمل متصل. على سبيل المثال، بتكلفة $0.12/kWh، تنتج محولة مصنفة لـ 75 kVA خسارة بدون حمل تبلغ حوالي 250 واط وتتحمل خسارة خاملة قدرها $262 في سنة واحدة — ويصل مجموعها إلى $5,240 بعد 20 عامًا، وهو أكثر من التكلفة الأصلية للمحول. تذكر دائمًا أن تطلب قيم خسارة الحمل وخسارة بدون حمل عند تقييم العروض المستلمة.
| التصنيف | خسارة بدون تحميل النموذجية (واط) | خسارة تحميل نموذجية (واط) | تكلفة خسارة 20 عامًا عند $0.12/kWh (عند حمل 75%) |
|---|---|---|---|
| 50 كيلو فولت أمبير | 130–200 | 1,100–1,500 | $24,000–$33,000 |
| 75 كيلوفولت أمبير | 180–280 | 1,500–2,100 | $34,000–$47,000 |
| 100 كيلوفولت أمبير | 220–350 | 1,900–2,700 | $44,000–$61,000 |
| 250 ك.ف.أ | 450–700 | 3,900–5,500 | $92,000–$127,000 |
الرسالة هنا واضحة بما فيه الكفاية: الاختلافات في الكفاءة بين بائعي نفس الكيلو فولت أمبير يمكن أن تؤدي إلى اختلافات في التكلفة الإجمالية تصل إلى آلاف الدولارات. الآلات ذات النواة غير المتبلورة لديها فقدان في الحمل الخامل يتم تقليله بنسبة 50–70%، وعلى الرغم من زيادة السعر بنسبة 10–20%، فإنها تعتبر الأكثر ملاءمة في تحليل التكلفة على مدى 20 عامًا.
جدول مرجعي سريع للأحجام
هذه فحص أولي للتثبيتات النموذجية لوحدات التوزيع (بافتراض أن معامل القدرة النموذجي يساوي 0.85، والتنوع يساوي 0.8، والنمو يساوي 15%).
| الحمل المتصل (kW) | تقريبًا كيلو فولت أمبير قيد التشغيل | الطلب التصميمي | التصنيف الموصى به | نطاق الأسعار (FOB الصين) |
|---|---|---|---|---|
| 20 | 24 | 22 | 25 | $1,200–$3,000 |
| 40 | 47 | 43 | 50 | $1,800–$4,500 |
| 60 | 71 | 65 | 75 | $2,400–$5,500 |
| 80 | 94 | 86 | 100 | $2,500–$6,000 |
| 150 | 176 | 162 | 160–250 | $4,500–$11,000 |
| 350 | 412 | 379 | 400–500 | $8,000–$16,000 |
الأسعار مؤشِّرة لوحدات الزيت الغاطسة وتختلف حسب المواصفات والعلامة التجارية والموقع. في حال كانت القراءة أقل من قيمة الحد، يُنصح بأخذ القيمة الأعلى حيث أن نفقات الترقية تتراوح بين 15-25% وتكاليف تركيب الوحدة غير المناسبة ستؤدي إلى فشل تردد تشغيل المحول.
الأخطاء الثلاثة الأكثر شيوعًا
- استخدام الكيلو واط بدلاً من الكيلو فولت أمبير. إضافة الكيلو واط الموجود على لوحة الاسم تتجاهل معامل القدرة، مما يؤدي إلى وحدة أصغر من المطلوبة بمقدار 15–25%. يجب دائمًا تحويل الكيلو فولت أمبير = الكيلو واط ÷ معامل القدرة قبل مقارنة الأحجام.
- تجاهل التنوع والنمو. الحصول على حجم “المجموع الكامل” يهدر المال بينما ينتج فقدانًا في الحمل الخامل والحصول فقط على الطلب الحالي لا يترك مجالًا للتوسع في العام المقبل. ضع في اعتبارك تطبيق تنوع 0.7–8 أو نمو 15-20%.
- فئة الجهد أو التردد غير صحيحة. المحول بجهد 11 كيلو فولت المتصل بخط 12.47 كيلو فولت غير قابل للتشغيل؛ المحول المصمم لـ 50 هرتز والمستخدم في نظام 60 هرتز سيتشبع وسيسخن. تأكد من الجهد والتردد كتابيًا قبل الشراء.
خطأ آخر: تجنب تقييم الكفاءة والاعتماد فقط على السعر المحدد في الفاتورة كسعر قياسي. الخسائر الناتجة عن التشغيل تؤثر على تكلفة الآلات على المدى الطويل.
العلامات التجارية ونطاقات الأسعار
في حالة التثبيتات الصغيرة والمتوسطة، فإن اختيار العلامة التجارية هو تسوية بين التكلفة والدعم والوثائق. جميع الموردين ذوي السمعة الجيدة يمتثلون لمعيار IEC 60076، لكنهم يختلفون في كل شبكة خدماتهم، ووقت التسليم، وتوافر بيانات الاختبار.
| العلامة التجارية | الموقع | 50 كيلو فولت أمبير | 100 كيلوفولت أمبير | 250 ك.ف.أ |
|---|---|---|---|---|
| ABB | دعم عالمي، مجموعة كاملة | $3,500–$7,000 | $5,500–$10,000 | $12,000–$20,000 |
| سيمنز | الكفاءة، خيارات رقمية | $3,500–$7,500 | $5,500–$11,000 | $12,000–$22,000 |
| شنايدر إلكتريك | قوة النوع الجاف | $3,000–$6,500 | $5,000–$9,500 | $11,000–$18,000 |
| إيتون | الامتثال لأمريكا الشمالية | $2,800–$6,000 | $4,500–$9,000 | $10,000–$17,000 |
| CG Power / TBEA | تسعير الحجم | $2,000–$4,500 | $3,000–$6,500 | $7,000–$12,000 |
| شركة جيانغسو سوبين للطاقة الكهربائية | IEC 60076، نحاس، تقارير الاختبار | $1,800–$4,000 | $2,500–$5,500 | $4,500–$11,000 |
الأسماء المعروفة موثوقة في العصر الحديث وتظل الخيار الافتراضي لأي مشروع حيث تكون الخدمة المحلية حاسمة. على العكس من ذلك، فإن الدليل العملي يبرز من حيث القيمة، على وجه الخصوص، تنتج شركة جيانغسو سوبين للطاقة الكهربائية محولات معتمدة وفقًا لمعيار IEC 60076 في نطاق السعة من 10 kVA إلى 100 MVA، وتوفر لفات نحاسية كمعيار وتقدم تقرير اختبار المصنع مع كل طلب مما يعني أن أرقام الكفاءة التي تقارنها في الخطوة 6 تأتي مع تأكيد موثق. بالنسبة لمصنع صغير أو مزرعة أو ورشة عمل تتطلب محولين أو ثلاثة، من الممكن استرداد تكاليف الأسلاك من خلال حقيقة أن هذا سيوفر للشركة $3,000–$8,000 على كل من الأجهزة. تظل طريقة الاختيار متطابقة مع الموردين الآخرين؛ الاختلاف الوحيد هو أنه في حالتنا لديك دليل على الامتثال للمواصفات المرتبطة بالمعدات المعنية.
الأسئلة المتكررة
كيف يمكنني معرفة حجم المحول الذي أحتاجه؟
اجمع الكيلو فولت أمبير لجميع الأحمال - الكيلو واط / معامل القدرة لكل حمل. استخدم عامل تنوع، والذي يتراوح بين 0.7 إلى 0.85. أضف 15 في المئة إلى 20 في المئة لحساب نمو الطلب المستقبلي. على سبيل المثال، إذا كانت الحمولة الإجمالية تساوي 60 كيلو واط مع معامل قدرة 0.85، فإن هذا يعادل 71 كيلو فولت أمبير. ثم طبق التنوع ونمو الطلب المستقبلي، مما يجعله 65 كيلو فولت أمبير. وبالتالي، يجب اختيار وحدة بسعة 75 كيلو فولت أمبير.
ما حجم المحول الذي أحتاجه لمنزل؟
عادةً، تتطلب المنازل الحديثة 25-50 كيلو فولت أمبير من الخدمة الكهربائية (لشحن السيارات الكهربائية، أو مضخات الحرارة، أو تكييف الهواء). ومع ذلك، في بعض المواقع، قد تحتاج المنازل المدفأة بالغاز فقط إلى ما لا يقل عن 10-15 كيلو فولت أمبير. عادةً، تمتلك شركات المرافق وتختار المحول المستخدم لهذه الخدمة. لذلك، فإن أفضل شيء يمكن القيام به هو استشارة شركة المرافق الخاصة بك قبل إجراء أي عملية شراء.
هل يجب أن أشتري محولًا أكبر مما أحتاج؟
استهدف هدف نمو بين 15% و 20% حيث أن أي هدف أعلى سيؤثر سلبًا على سعر الشراء بحوالي 15% إلى 25% لكل دورة إضافية، وفي الوقت نفسه، يخلق خسائر غير منتجة في العملية.
ما الفرق بين المحول المثبت على القاعدة والمحول المثبت على العمود؟
الوحدات المثبتة على العمود (5–167 كيلو فولت أمبير) لديها القدرة على أن تكون موضوعة على أعمدة المرافق في حالة التطبيقات الصغيرة أو الريفية. يمكن أن تقف الوحدات المثبتة على القاعدة (25–2,500 كيلو فولت أمبير) بفخر على قاعدة خرسانية عند مستوى الأرض. تعتمد الاعتبارات عند الاختيار بين الاثنين بشكل أساسي على متطلبات الطاقة وراحة الصيانة في المستقبل، حيث أن الوحدات المثبتة على القاعدة تكون عمومًا أفضل من حيث السلامة وقابلية الخدمة.
كم يكلف محول بسعة 75 كيلو فولت أمبير؟
يتراوح سعر محول توزيع بقدرة 75 kVA بين $2,400 و $5,500 FOB من الشركات المصنعة الصينية المعتمدة من IEC ويختلف من $3,500 إلى $7,500 للعلامات التجارية العالمية، اعتمادًا على العلامة التجارية والمواصفات والمناطق. المبلغ الإجمالي المستحق يشمل الشحن والتركيب الذي يتراوح عادة بين 20 و 40 في المئة والخسائر المتكبدة على مدى 20 عامًا والتي تصل إلى $34,000 – $47,000 بمعدل $0.12/kWh.
المراجع
- IEC 60076-1: المحولات الكهربائية — عام — المعيار الدولي للتصنيفات والاختبارات.
- IEEE C57.12.00: المتطلبات العامة لمحولات السائل المغمورة — إطار التصنيف والاختبار في أمريكا الشمالية.
- NFPA 70: الكود الكهربائي الوطني — المرجع الأمريكي الشمالي لتركيب المحولات وحماية التيار الزائد.
- Electrical4U — محول — تفسيرات واضحة لحجم kVA، والخسائر، وأنواع المحولات.
- Eaton — مستشار المحولات — حاسبات الحجم وإرشادات الاختيار للتطبيقات العملية.
- ويكيبيديا — محول توزيع — خلفية عن أنواع المحولات المثبتة على الأعمدة، والمثبتة على القواعد، ومحولات التوزيع.
الخاتمة
تتكون عملية اختيار المحول المناسب من ست مراحل بسيطة — تحديد إجمالي kVA، حساب التنوع والنمو، تحديد توافق الجهد والتردد، اختيار نوع التركيب، اختيار حجم قياسي، وتقييم الكفاءة والسعر. توضح دراسة الحالة الزراعية العملية الكاملة للعملية وشرحت لماذا كانت الإجابة الساذجة “مجرد جمع kW” خاطئة من ناحيتين — كانت كبيرة جدًا لأن التنوع تم تجاهله وصغيرة جدًا لأن عامل القدرة تم تجاهله.
- الحجم الكامل بالكيلو فولت أمبير، بما في ذلك تصحيح عامل القدرة المنجز، والتنوع المقدر (0.7 إلى 0.85)، والنمو المؤخذ في الاعتبار (15-20%).
- تحقق من جهد وتردد شركة الكهرباء المزودة بشكل مكتوب قبل طلب المحول.
- تقييم التكلفة الإجمالية للملكية (ستتجاوز الخسائر السعر خلال 20 عامًا).
- تحقق من نتائج اختبار المورد ومعايير الكفاءة.
