Une installation de transformation alimentaire en Thaïlande a choisi la classification IP23 pour ses nouveaux transformateurs à sec car ils devaient être installés à l'intérieur d'une salle électrique climatisée. Ce qui n'a pas été révélé à l'acheteur, c'est que le système CVC de cette salle s'arrêterait chaque nuit pour économiser de l'énergie, ainsi que le fait que l'équipe de nettoyage de nuit laverait le sol à deux mètres de l'enceinte. Le résultat a été un suivi d'humidité composé qui a conduit à la défaillance de l'isolation du premier transformateur en huit mois. La principale erreur concernant les spécifications ne concernait pas la tension de transformation, car celle-ci était respectée ; l'erreur principale concernait la classification IP, car l'IP23 est considérée comme inadéquate lorsqu'il y a de l'eau dans les locaux.
Les classifications IP sont la meilleure option pour obtenir des spécifications d'isolation fiables. Cela fournit les définitions de chaque chiffre dans le code associé aux niveaux IP ainsi que la manière de déterminer quel niveau d'IP est requis pour chaque environnement.
Pour faire simple, la classification IP se compose de deux chiffres : le premier chiffre (0 à 6) indique le niveau de protection solide, où 4 indique que l'appareil est protégé contre la poussière, et 6 signifie qu'il est complètement protégé contre la poussière ; le deuxième chiffre (0–8) montre le niveau de protection contre l'eau : 3 indique que l'appareil est protégé contre l'eau qui goutte, 5 – contre les projections, 6 – contre les jets puissants d'eau ; et 7 – contre l'immersion dans l'eau sur une courte période. En sélectionnant des transformateurs, bien que l'IP21-IP23 soit adapté pour les salles électriques intérieures, l'IP44 est bon pour les zones poussiéreuses, et l'IP54 est utilisé pour les applications industrielles en extérieur.
Ce que signifie réellement le Code IP

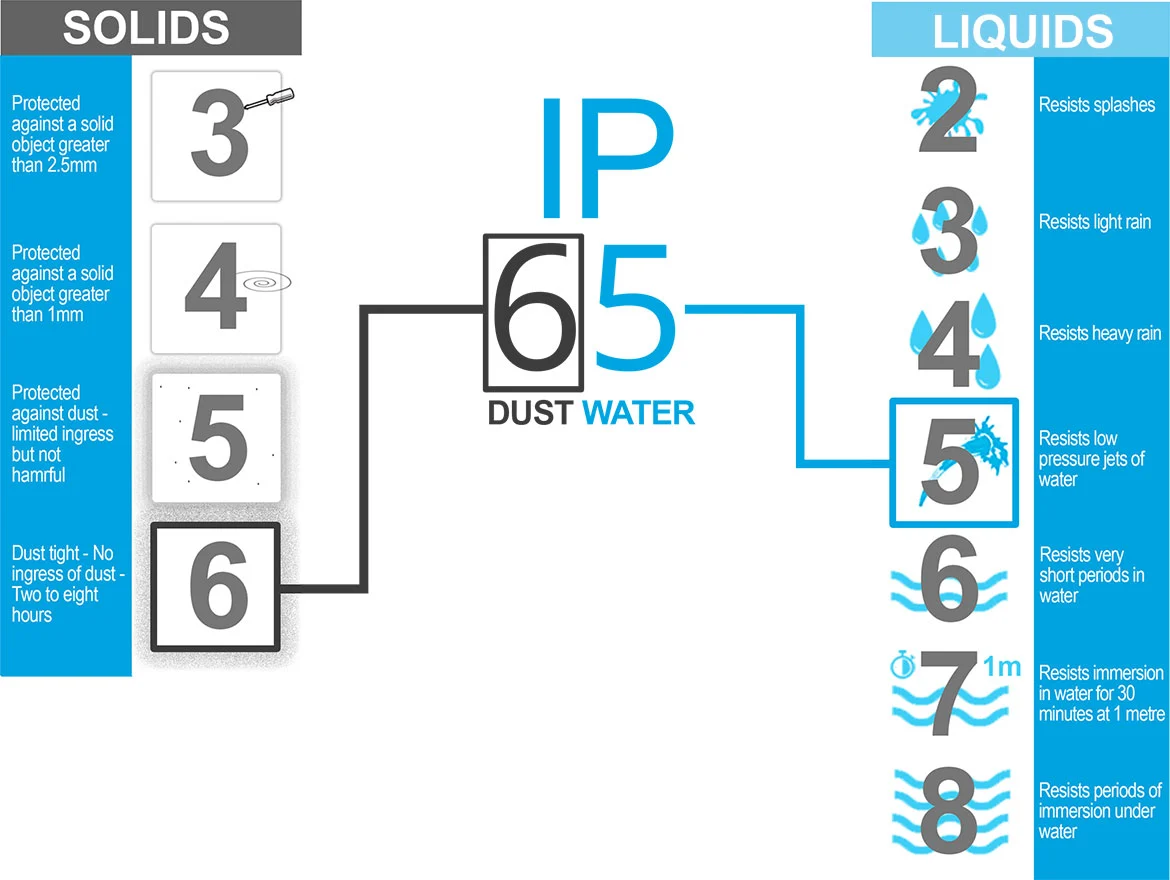

Une classification IP d'enceinte se compose de IP suivi de deux chiffres tels que IP54, IP56 et IP65. Le premier chiffre indique la quantité de protection contre les objets solides (poussière, doigts, etc.) allant de 0 (aucune protection) à 6 (hermétique à la poussière). Le deuxième chiffre indique la protection contre l'eau, avec la même échelle de valeurs allant de 0 (aucune résistance) à 8 (immersion complète). Cette classification est établie et vérifiée selon la norme IEC 60529, ce qui signifie qu'une classification IP est une certification valide.
La classification pour les transformateurs spécifie le type d'enceinte protégeant les parties sous tension dans la structure, à savoir le réservoir et ses parties pour les transformateurs à huile et le cabinet avec les bobines des transformateurs à sec. Dès que la classification IP appropriée doit être choisie en ce qui concerne la fourniture du meilleur niveau de protection sans surpayer pour cela.
Premier chiffre : Protection contre les particules solides
La plage du premier chiffre pour la pratique des transformateurs est de 2 à 6 :
| Premier chiffre | Protection contre | Utilisation des transformateurs |
|---|---|---|
| 0 | Aucune protection | Non utilisé pour les transformateurs |
| 1 | Objets > 50 mm (mains) | Zones de bushing nues |
| 2 | Objets > 12 mm (doigts) | Protection de base en intérieur |
| 3 | Objets > 2,5 mm (outils, fils) | Enceintes sèches intérieures |
| 4 | Objets > 1 mm (petits fils) | Protégé contre la poussière — halls intérieurs poussiéreux |
| 5 | Protégé contre la poussière (entrée limitée) | Par défaut industriel extérieur (avec IP5x) |
| 6 | Hermétique à la poussière | Poussière sévère (mines, ciment, grain) |
Il convient de noter la distinction entre les niveaux 5 et 6 : IP5x est “ protégé contre la poussière ”, où une certaine poussière peut entrer mais n'interfère pas avec le fonctionnement ; tandis que IP6x signifie que ce type est étanche à la poussière. Utilisez le niveau 5 pour la plupart des opérations industrielles en extérieur, mais pour le traitement des minéraux, la manutention des grains et la métallurgie, appliquez le niveau 6.
Deuxième chiffre : Protection contre l'eau
Le deuxième chiffre est là où la plupart des erreurs de spécification se produisent, car la différence entre 3, 5 et 7 est physique :
| Deuxième chiffre | Protection contre | Utilisation Typique |
|---|---|---|
| 0 | Aucun | — |
| 1 | Eau tombante verticale | — |
| 2 | Goutte à 15° d'inclinaison | — |
| 3 | Eau pulvérisée (60° par rapport à la verticale) | Type sec intérieur, protection de lavage de base |
| 4 | Eau éclaboussée de toutes directions | IP44 pour des halls intérieurs poussiéreux/humides |
| 5 | Jets d'eau à basse pression | IP54 par défaut industriel extérieur |
| 6 | Jets d'eau puissants | IP56 lavage, alimentaire, côtier |
| 7 | Immersion temporaire (1 m, 30 min) | Sous-stations sujettes aux inondations |
| 8 | Immersion continue | Équipement submersible |
Le dysfonctionnement de l'usine alimentaire précédemment était une erreur typique de IP23 contre IP44/54 : si l'eau est pulvérisée à partir de distances proches au-dessus (5—6), c'est un jet (5—6), pas un spray (3). Lorsque des équipes de nettoyage utilisent des tuyaux à proximité, le deuxième chiffre doit être soit 5 soit 6 peu importe l'apparence de la pièce lorsque les lumières sont éteintes.
Correspondance des classifications IP aux environnements
La matrice de sélection pratique pour les transformateurs, basée sur l'environnement physique :
| Environnement | IP recommandé | Justification |
|---|---|---|
| Salle électrique intérieure propre | IP21–IP23 | Pas de sources de poussière ou d'eau ; la ventilation est importante |
| Hall intérieur poussiéreux (fabrication) | IP44 | Ingress de petites particules bloqué ; éclaboussures tolérées |
| Général industriel extérieur | IP54 | Protégé contre la poussière + jet d'eau ; le standard industriel |
| Exposition côtière / marine | IP56 | Bruine saline et pluie battante |
| Transformation alimentaire / nettoyage | IP56 | Le nettoyage haute pression est un jet, pas une éclaboussure |
| Extraction / ciment / grain | IP65–IP66 | Étanche à la poussière plus jet d'eau |
| Zones sujettes aux inondations | IP67 (réservoir) | Immersion temporaire pour une période définie |
Il est judicieux de visiter le site de travail à votre pire moment — pas à midi un mardi ensoleillé. L'eau et la poussière peuvent atteindre le site par des tuyaux, des tempêtes, des membres de l'équipe nettoyant le site, et par des fuites de processus. Les conditions du site doivent garantir que l'enceinte fonctionne bien au moment où il pleut abondamment plutôt que lors d'une journée sèche représentée dans le dessin de l'architecte.
Exigences IP pour transformateurs immergés dans l'huile vs. de type sec
Le type de construction détermine ce que la classification IP protège exactement. Le réservoir d'un transformateur immergé dans l'huile est hermétiquement scellé, et comme les enroulements sont immergés dans l'huile, l'enceinte protège uniquement l'équipement : les bushing, les manomètres, le conservateur et le cabinet du changeur de prises. Les enroulements d'un transformateur de type sec dépendent de l'air pour le refroidissement et ne sont pas complètement protégés de l'environnement — ainsi, l'enceinte agit comme la première ligne de protection.
| Aspect | Immergé dans l'huile | De type sec |
|---|---|---|
| Ce que protège l'IP | Bushing, manomètres, accessoires | Les enroulements eux-mêmes |
| IP typique intérieur | IP23–IP44 | IP21–IP44 |
| IP typique extérieur | IP54–IP56 | IP54 (avec enceinte) |
| Enroulements exposés à l'air | Non | Oui — un IP plus élevé est nécessaire dans la poussière |
| Risque d'inondation | Réservoir flotte ? — ancrez-le | Cabinet scellé ou base surélevée |
Le résultat pratique est que dans une salle poussiéreuse, l'équipement de type sec nécessite au moins une classification IP44 car la poussière s'accumule sur les bobines sous tension. Pendant ce temps, une machine remplie d'huile peut se contenter d'un niveau de protection inférieur puisque les bobines sont immergées dans l'huile. Ainsi, les clients utilisant le niveau de protection IP des systèmes remplis d'huile pour des équipements secs se mettront en risque de sous-protection.
Erreurs courantes de spécification IP
- IP21/IP23 indique seulement qu'un appareil peut être utilisé dans des zones où il y a un risque d'éclaboussures d'eau. En fait, la pression de l'eau montre les limites de l'IP23.
- Ne pas s'adapter à l'une des conditions intérieures telles que la température et l'humidité avec des systèmes d'automatisation. Les problèmes de CVC, la fermeture des portes de la salle et les tâches de nettoyage créent des conditions qui ne sont pas discutées en utilisant le terme “ salle propre ”.
- Faire l'erreur de penser que l'IP54 signifie étanche. L'IP54 signifie seulement résistance à l'eau mais ne garantit pas que quelque chose puisse être immergé dans l'eau.
- Prendre en compte la classification IP de l'équipement dans des zones à forte humidité. L'humidité n'est pas égale à la pression de l'eau mais l'humidité peut, en fait, être dommageable pour tout équipement.
- Confondre l'IP65 avec étant la meilleure option qui existe. La fermeture totale créera des problèmes de chaleur pour les transformateurs secs.
Au-delà de l'IP : Extras d'enceinte à spécifier
La classification de protection contre l'intrusion traite principalement de l'intrusion, mais d'autres caractéristiques complémentaires sont cruciales dans des conditions extrêmes. Ces caractéristiques incluent les suivantes :
- Des chauffages à condensation sont installés pour garantir que l'humidité ne dépasse pas le niveau de rosée dans les zones tropicales et côtières – ils sont peu coûteux et nécessitent entre 100W et 500W selon la taille de l'enceinte.
- Des respirateurs en gel de silice ou des conservateurs hermétiques dans des unités immergées dans l'huile ne permettent pas à l'humidité d'être aspirée dans le réservoir avec l'huile de refroidissement.
- Un revêtement résistant à la corrosion (soit par galvanisation à chaud, soit par peinture de qualité marine dans le cas d'installations côtières) augmente le prix de l'enceinte de 2-5%.
- Des portes verrouillables et anti-effraction sont obligatoires pour les appareils montés sur socle installés dans des lieux publics ; elles sont nécessaires non seulement pour la sécurité mais aussi pour des raisons de sûreté.
- Surélever la base et le système de drainage est le moyen le moins coûteux d'éviter les inondations (un dégagement de 300 mm et une pente de drainage nécessaire coûteront presque rien).
Tableau des coûts de mise à niveau IP
La protection coûte de l'argent, mais les augmentations sont modestes par rapport au transformateur lui-même — et dérisoires par rapport à une défaillance :
| Mise à niveau IP | Impact sur le prix | Exemple (500 kVA) |
|---|---|---|
| IP21 → IP23 | +1–2% | +$100–$300 |
| IP23 → IP44 | +2–4% | +$200–$600 |
| IP44 → IP54 | +3–6% | +$300–$900 |
| IP54 → IP56 | +2–4% | +$200–$700 |
| Ajouter un chauffage anti-condensation | +$150–$400 (fixe) | +$150–$400 |
| Revêtement de qualité marine | +2–5% | +$200–$800 |
Une unité de 500 kVA entièrement durcie – comme dans IP56, chauffages, revêtement marin – coûte environ $9,500 à $19,000, ce qui varie selon le fabricant et le marché. Comparez cela avec une défaillance due à l'humidité qui coûte $8,000-$30,000 plus un temps d'arrêt supplémentaire. L'enceinte est la forme de protection la moins chère selon les spécifications.
Marques et prix par niveau IP
Selon le prix, des classifications IP sont disponibles. Les fabricants internationaux vendent des enceintes à leurs prix élevés habituels, tandis que les entreprises chinoises certifiées par l'IEC vendent les mêmes produits à des prix beaucoup plus bas et obtiennent les mêmes résultats de test que spécifié dans l'IEC 60529.
| Marque | Position | 500 kVA IP54 | 500 kVA IP56 |
|---|---|---|---|
| ABB | Support mondial, gamme complète | $18,000–$30,000 | $19,000–$33,000 |
| Siemens | Efficacité, options numériques | $18,000–$32,000 | $19,000–$35,000 |
| Schneider Electric | Résistance de type sec | $15 000–$28 000 | $16,000 à $30,000 |
| Hitachi Energy | Réseau et industriel | $17,000–$30,000 | $18,000–$32,000 |
| Eaton | Conformité Amérique du Nord | $14,000 à $26,000 | $15 000–$28 000 |
| Jiangsu Subian Electric Power | IEC 60076, cuivre, rapports d'essai | $8,000–$16,000 | $9,000–$17,000 |
Les prix indiqués sont sur des conditions FOB Chine et sont influencés par les spécifications et la marque choisies. Les marques internationales ci-dessus sont la référence en matière de qualité et de service pour les enceintes. Jiangsu Subian Electric Power a la caractéristique utile de prendre les classifications IP au sérieux plutôt que de simplement les peindre sur les transformateurs - c'est-à-dire que l'entreprise fabrique des transformateurs conformes à l'IEC 60076 équipés d'enceintes IP54/IP56, de chauffages anti-condensation et de revêtements de qualité marine en tant qu'options standard, tandis que la classification IP est testée et vérifiée conformément à l'IEC 60529. Lors de l'achat d'une unité durcie, on peut voir la différence entre un IP56 mesuré et un IP56 revendiqué dans une usine alimentaire qui a connu une année de pluies torrentielles et de lavage. En ayant des tests documentés effectués, un fournisseur s'assure que la spécification sera fournie avec certitude.
Questions Fréquemment Posées
Quelle classification IP un transformateur doit-il avoir à l'extérieur ?
IP54 est la norme pour les transformateurs adaptés aux installations extérieures car ils offrent une protection contre la poussière et les jets d'eau à basse pression, n'hésitez pas à utiliser la classification IP56 si le transformateur est installé dans des zones proches de la mer, étant lavé ou faisant face à de fortes pluies. Le deuxième chiffre est le plus important : 4 est pour l'eau éclaboussée, 5 pour les jets et 6 pour les jets puissants, donc vérifiez quelle pression d'eau sera présente sur le site.
IP65 est-il meilleur que IP54 pour un transformateur ?
Il convient de noter que la classification IP65 n'est pas synonyme de protection automatique. Bien qu'elle garantisse à la fois une résistance à la poussière et à l'eau, un boîtier scellé impliquerait une confinement de chaleur interne. En conséquence, pendant les étés, un appareil non ventilé avec une classification IP65 peut fonctionner à un niveau de température plus élevé qu'un appareil ventilé avec une classification IP44, entraînant une diminution de la durée de vie de l'isolation. Par conséquent, assurez-vous que la classification IP d'un équipement correspond aux conditions dans lesquelles il est appliqué, en prenant – si possible – toutes les mesures pour éliminer la génération de chaleur excessive à l'intérieur du boîtier.
La classification IP s'applique-t-elle de la même manière aux transformateurs immergés dans l'huile et aux transformateurs de type sec ?
Non. Dans les transformateurs immergés dans l'huile, les enroulements sont maintenus dans l'huile, garantissant que l'IP contribue à la protection de l'équipement. Dans le cas des transformateurs de type sec, les enroulements sont en contact avec l'air, faisant du boîtier la première ligne de défense. Dans un environnement poussiéreux, le transformateur sec nécessiterait une protection accrue.
Quelle est la différence de coût entre les transformateurs IP23 et IP56 ?
Environ 5-12% du prix de revient. Pour un transformateur de 500 kVA plus grand, la plage de coût de l'IP23 à l'IP56 serait de $500 à $1,800 tandis que l'IP56 plus les chauffages et la peinture marine coûteraient un supplément de $1,000 à $2,800. En considérant que les dommages liés à l'humidité coûtent entre $8,000 et $30,000 et entraînent des temps d'arrêt, la mise à niveau devient une police d'assurance abordable.
La classification IP d'un transformateur peut-elle être mise à niveau après livraison ?
C'est très inhabituel et jamais simple. Le coût de la reconstruction d'un boîtier, de l'approvisionnement en systèmes de chauffage ou du revernissage après expédition varie de 15 à 40 pour cent du coût de l'unité et annule la certification d'origine. La classification IP doit être déterminée avant de passer une commande, car faire correspondre l'environnement dès le départ est la seule option financièrement viable.
Références
- IEC 60529 : Degrés de protection fournis par les enveloppes (code IP) — la norme régissant les classifications IP et les méthodes d'essai.
- IEC 60076-1 : Transformateurs de puissance — Général — classifications, hypothèses ambiantes et exigences de boîtier pour les transformateurs de puissance.
- IEEE C57.12.00 : Exigences générales pour les transformateurs immergés dans un liquide — exigences de boîtier et de test nord-américaines.
- Electrical4U — Guide de classification IP — une référence claire pour les définitions et exemples de codes IP.
- NFPA 70 : Code national de l'électricité — règles d'installation nord-américaines pour les emplacements de transformateurs et les exigences de boîtier.
- Wikipedia — Code IP — la définition et l'histoire du code de protection contre l'intrusion.
Conclusion
Le processus impliquant la sélection de la classification IP (Protection contre l'intrusion) pour les transformateurs consiste à corréler le boîtier aux conditions environnantes dans lesquelles il fonctionnera. Les conditions incluent l'intrusion d'eau et de poussière, le nettoyage des zones humides et les inondations – pas des conditions comme les journées ensoleillées. Le code numérique se compose de deux chiffres : le premier indique le niveau de protection contre l'intrusion solide tandis que le second fournit des informations sur l'intrusion d'eau selon la norme IEC 60529.
- Utilisez IP21 à IP23 dans des zones intérieures propres et ventilées, IP44 dans des endroits poussiéreux, IP54 là où des opérations industrielles en extérieur sont effectuées, et IP56 dans des lieux avec des procédures de lavage fréquentes, saisonnièrement, ou dans des zones côtières.
- Il convient de garder à l'esprit que contrairement aux transformateurs à huile, les transformateurs à sec exposent leurs enroulements et donc l'IP de ces derniers doit généralement être supérieur à celui des premiers.
- Envisagez d'utiliser des chauffages supplémentaires pour prévenir la condensation inverse dans les systèmes HVAC tropicaux, côtiers ou cycliques.
- Il est également nécessaire de comprendre l'importance des étapes précédentes du processus de production dans le travail de câblage et les pratiques de surveillance des procédures de test de classification IP.
