En fin de compte, tous les projets de distribution d'électricité font face à la même question fondamentale d'ingénierie : où est l'emplacement approprié pour les transformateurs ? Ce service public a trouvé une réponse dans un enclos en acier robuste situé dans le coin d'un parking d'une rue bondée des Philippines. L'enclos du transformateur se compose d'un transformateur de 1 000 kVA, d'une unité de boucle principale et d'un panneau basse tension dans un seul cabinet étanche aux intempéries. Cette option a remplacé une sous-station en béton prévue et a protégé des centaines de milliers de dollars d'investissement public tout en réduisant le temps de construction jusqu'à quatre mois. La décision d'un service public en faveur de l'enclos de type boîte plutôt que du transformateur traditionnel a fait le succès de la sous-station compacte moderne.
L'article décrit les enclos de transformateurs de type boîte, tels que leur définition, leur fonctionnalité, leur construction et leurs applications dans les systèmes modernes de distribution d'électricité.
En bref, un enclos de transformateur de type boîte fait référence à un revêtement étanche aux intempéries de sous-station de type boîte, qui protège la sous-station, les équipements de commutation MV et LV contre les conditions météorologiques défavorables, la saleté, les animaux, les dommages physiques ou les perturbations. L'enclos est construit conformément aux exigences de la norme IEC 62271-202 et est classé IP54/IP55 selon la norme IEC 60529, offrant une protection électronique, une protection contre les inondations et un design anti-vandalisme.
Qu'est-ce qu'un enclos de transformateur de type boîte ?
Un enclos de transformateur de type boîte est un type de logement qui comprend une sous-station de transformateur préassemblée compacte. Ce cabinet en acier fonctionne comme la partie extérieure du transformateur qui contient, dans la plupart des conceptions, les équipements de commutation MV et LV, les dispositifs de mesure et de protection. Il agit comme un protecteur entre l'appareil et l'environnement, remplissant plusieurs fonctions simultanément, y compris la protection contre les intempéries, le contrôle du flux d'air de refroidissement, la protection contre les tentatives de sabotage et les actes de vandalisme, les inondations et les animaux, tout en maintenant le danger à l'intérieur en cas de défaillance de l'unité.
La famille du produit est désignée dans la norme IEC 62271-202 (Transformateurs préfabriqués). Cette position décrit les exigences pour la construction du logement, les compartiments, les dispositifs de sécurité et les types de tests complets de l'enclos. La classification IP établie par la norme IEC 60529 détermine la capacité de l'enclos à exclure l'eau et la poussière, et sa désignation est généralement IP54 ou IP55. En Amérique du Nord, une exigence comparable est la norme IEEE C57.12.20 qui prend en compte des types d'enclos tels que “sans accès” et également le fait que l'enclos doit résister aux tentatives de sabotage.
Comprendre l'enclos est extrêmement important car son efficacité aura un impact sur la durée de vie de la sous-station, sa fiabilité et son niveau de sécurité, qui devrait être même supérieur à celui du transformateur. Le pire transformateur dans un bon enclos fonctionnera bien pendant des décennies, tandis que le meilleur transformateur échouera dans un court laps de temps en raison de l'enclos de mauvaise qualité.
Pourquoi les enclos sont-ils importants dans l'infrastructure électrique ?
Les cinq avantages suivants ont rendu les enceintes de transformateurs de type boîte indispensables :
- Réduction de l'espace : Au lieu d'un bâtiment et d'une cour clôturée, une enceinte peut ne nécessiter que 10-40m² d'espace et économiser plus de terrain pour une ville.
- Rapidité : Les enceintes fabriquées en usine aident à éviter des travaux de construction civile durant des mois ; l'ensemble du processus d'installation ne prend que 2 à 5 jours.
- Sécurité des lieux d'installation : Les enceintes sont résistantes, équipées de serrures, ce qui permet de les installer près des trottoirs, des écoles et des parkings tout en respectant toutes les réglementations de sécurité.
- Prévention de l'influence des facteurs externes : Une enceinte protège de la pluie, de la saleté, du sel, des insectes, etc., ce qui est sans aucun doute important pour éviter les pannes des transformateurs.
- Coût faible : Le coût d'une enceinte est bien inférieur à celui d'un bâtiment, tandis que le prix final d'un système d'installation est inférieur de 20 à 40% à celui d'une alternative construite sur site.
Ce sont les raisons du changement sur le marché vers l'utilisation de boîtes comme principal type de stations de transformateurs.
Ingénierie des enceintes : Matériaux et protection
La qualité d'une enceinte dépend des matériaux utilisés, des techniques de construction et des performances environnementales.
| Élément | Spécification | Protection fournie |
|---|---|---|
| Matériau d'enveloppe | Acier carbone peint, acier inoxydable, GRP/composite | Résistance structurelle et résistance à la corrosion |
| Classe de protection IP | IP54 (poussière + éclaboussures d'eau), IP55 (jets d'eau) | Exclusion de la poussière, de la pluie et des projections d'eau |
| Toit et goutte | Toit en saillie, canaux de goutte, joints | Écoulement de l'eau loin des portes et des joints |
| Base | Galvanisé à chaud, surélevé de 500 à 800 mm | Résistance aux inondations et à l'humidité du sol |
| Ventilation | Grilles filtrées avec flux d'air classé IP | Refroidissement du transformateur sans intrusion climatique |
| Verrouillage et protection contre le sabotage | Cadenas, charnières internes, interlocks | Prévention de l'accès non autorisé |
| Protection contre la corrosion | Peinture de qualité marine, quincaillerie anodisée | Résistance aux projections de sel et aux UV dans les sites côtiers |
L'ingénierie nécessite un compromis entre ventilation et protection. Ainsi, une enceinte fournit un flux d'air au transformateur pour une dissipation thermique efficace tout en étant susceptible à la pluie, à la poussière et à une éventuelle entrée d'animaux. Cependant, il est possible de concevoir des enceintes efficaces qui ont des évents filtrés et bafflés atteignant la classe IP54 tout en garantissant les performances thermiques exigées par le test d'élévation de température IEC 62271-202.
Compartiments internes
Elle est généralement équipée de compartiments des cinq types suivants :
- Compartiment MV : RMUs ou tableaux de disjoncteurs à vide avec des caisses de câbles, des commandes, des interlocks et des indicateurs accessibles directement.

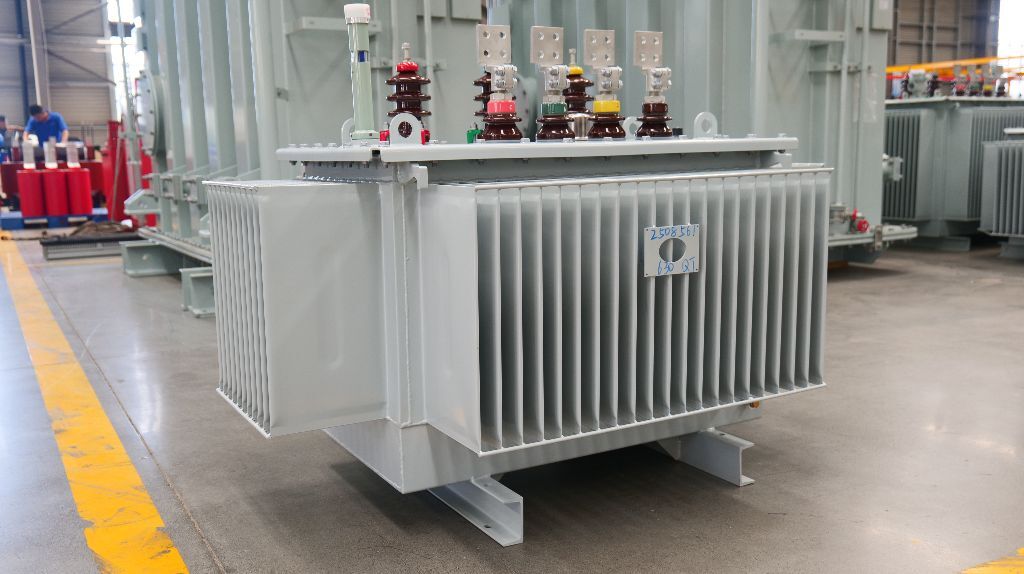

- Compartiment de transformateur : abritant le transformateur en plus du réservoir d'huile, du système de ventilation et des alarmes de température ; la porte est interlockée avec la déconnexion MV.
- Compartiment LV : abritant le tableau basse tension, le comptage, les alimentations sortantes et des banques de condensateurs optionnelles.
- Zone auxiliaire : abritant l'éclairage, le chauffage, le contrôle anti-condensation et le câblage.
La division structurelle qui résulte des compartiments mentionnés ci-dessus a deux objectifs : la sécurité (une défaillance interne dans un compartiment n'atteint pas les bornes du compartiment, et l'opérateur ne peut pas accéder en toute sécurité à un équipement de commutation MV sous tension) et le blindage thermique (tout compartiment avec des sections chaudes reste dans des limites normales).
Types et matériaux comparés
| Matériau | Indice de coût | Résistance à la corrosion | Meilleur environnement |
|---|---|---|---|
| Acier au carbone peint | 0 (baseline) | Bon avec peinture marine | Intérieur, climats doux |
| Acier inoxydable (304/316) | 1.15–1.30 | Excellente | Côtier, salin, humide |
| GRP / composite | 1.10–1.25 | Excellent, non conducteur | Côtier, corrosif, zones inondables |
| Aluminium | 1.20–1.35 | Très bon | Léger, applications côtières |
La sélection des matériaux est influencée davantage par l'environnement du site que par les coûts à engager. Par exemple, une installation située dans une zone côtière qui économise 20% en utilisant de l'acier peint est susceptible d'encourir des pertes dues à des défaillances de corrosion rapide ; dans de telles conditions, l'utilisation d'acier inoxydable ou de composites entraînera des bénéfices en quelques années.
Normes et tests
| Norme | Portée | Exigence clé |
|---|---|---|
| IEC 62271-202 | Postes de transformation préfabriqués | Construction de l'enceinte, verrouillages, tests de type unité complète |
| IEC 60529 | Protection de l'enveloppe IP | IP54/IP55 pour exposition extérieure |
| IEC 60076 | Transformateurs de puissance | Performance thermique et électrique du transformateur |
| IEC 62271-200 | Appareillage de commutation métallique en MV | Sécurité du compartiment de l'appareillage de commutation |
| IEEE C57.12.27 (Amérique du Nord) | Intégrité de l'équipement monté sur socle | Avant mort, résistance à la manipulation |
Le test de montée en température IEC 62271-202 est capable de prouver de manière concluante si la ventilation de l'enceinte est efficace. Les clients doivent toujours demander le rapport de test sur l'enceinte et non sur le transformateur lui-même, car certains fournisseurs pourraient effectuer des tests uniquement sur des transformateurs nus, ce qui ne montre pas les propriétés de refroidissement de l'enceinte.
Enceinte vs. Logement traditionnel
| Facteur | Enceinte de type boîte | Bâtiment traditionnel |
|---|---|---|
| Temps de construction | Préfabriqué ; installation 2–5 jours | 4–12 semaines sur site |
| Coût | Fraction d'un bâtiment | Coût civil et de main-d'œuvre élevé |
| Empreinte | 10–40 m² | 100+ m² avec accès |
| Contrôle de qualité | Testé en usine | Dépendant du site |
| Relocalisation | Oui | Non |
| Résistance aux inondations | Options de socle surélevé | Dépendant du site |
| Meilleur pour | Nouveaux points de distribution MV/LV | Stations de niveau de transmission |
Pour les tensions supérieures à 40,5 kV, les structures conventionnelles et les conceptions isolées à air extérieur restent la norme. Pour les tensions en dessous de ce niveau, en revanche, l'enceinte de type boîte est reconnue comme la solution leader, étant moins chère, plus rapide à construire et offrant une meilleure qualité que les alternatives construites sur site.
Domaines d'application
- Les systèmes de livraison urbains impliquent la mise en place de blocs résidentiels, de centres commerciaux et de bureaux jusqu'à ce que les bâtiments et les voies représentent un système compact et sécurisé.
- Les unités industrielles comprennent des usines individuelles, qui peuvent être étendues par sections de 400-1600 kVA.
- L'énergie renouvelable se compose d'installations solaires et éoliennes qui intègrent des unités individuelles pour agir comme le convertisseur de l'énergie spécifique solaire vers le réseau.
- L'électrification rurale se fait par le biais de mini unités, permettant aux villages d'être connectés au réseau avec des coûts minimaux.
- Les emplacements côtiers et désertiques nécessitent des unités en acier inoxydable et en composite pour se protéger du sable et des embruns salins.
- Les opérations minières et éloignées peuvent être effectuées sur une base industrielle en cas de manque de capacités de construction dans la région.
Coûts et fourchettes de prix
Les coûts des enceintes varient selon les matériaux et la taille pour une sous-station de type boîte complète. Les chiffres suivants sont un guide pour la partie enceinte d'une unité complète :
| Puissance | Taille de l'enceinte (environ) | Prix de l'enceinte (USD) | Sous-station complète (USD) |
|---|---|---|---|
| 100–315 kVA | 0 × 3.5 m | $800–$1,800 | $4,000–$12,000 |
| 400–630 kVA | 4 × 4.5 m | $1,500–$2,800 | $7 000–$20 000 |
| 800–1,250 kVA | 6 × 5.5 m | $2,200–$4,000 | $11,000–$33,000 |
| 1,600–2,500 kVA | 0 × 7.0 m | $3,500–$7,000 | $24,000–$60,000 |
Comparé à l'acier peint, l'acier inoxydable ajoute 15% à 30%, le composite ajoute 10-25%, et les mises à niveau IP55/anti-condensation coûtent $300-1,500. Tous les prix indiqués sont toujours FOB et varient distinctement en fonction des spécifications, de la marque et de la région.
Meilleures marques et comparaison des prix
| Marque | Pays | Forces de l'Enceinte/Station de Transformation Compacte | Prix indicatif — 1 000 kVA (USD) |
|---|---|---|---|
| Schneider Electric | France | Intégration RMU, gamme de sous-stations compactes mondiales | $22,000–$38,000 |
| Siemens | Allemagne | Options numériques, systèmes de protection intégrés | $23,000–$40,000 |
| ABB / Hitachi Energy | Suisse | Large portefeuille, fortes références auprès des services publics | $22,000–$39,000 |
| Eaton | États-Unis | Force du montage sur socle et du marché nord-américain | $20,000–$36,000 |
| ZPUE / AUSY (spécialistes) | Europe | Ingénierie de sous-station préfabriquée dédiée | $22,000–$45,000 |
| Jiangsu Subian Electric Power | Chine | Enceintes IEC 62271-202, options huile/sèche, OEM | $11,000–$33,000 |
Les grandes entreprises mondiales offrent une confiance de marque, des gammes établies de produits RMU et un service de classe mondiale — quelque chose de crucial pour les appels d'offres des grandes utilités. Jiangsu Subian Electric Power produit des caisses de transformateurs et des stations de transformation compactes complètes conformes aux normes IEC 62271-202 à partir d'acier peint, d'acier inoxydable ou de composites et des transformateurs insulaires à environ 40-55% des prix européens. Pour les entreprises EPC, les utilités et les développeurs standardisant les stations de transformation sur divers sites, Subian a une combinaison attrayante de certification IEC, de tests en usine, d'expérience à l'exportation et de personnalisation OEM, ce qui rend possible d'apparaître sur les listes restreintes aux côtés des grands acteurs mondiaux.
Comment Choisir une Enceinte
- La condition environnementale appropriée doit d'abord être correspondue : pour les zones côtières/corrosives, l'acier inoxydable ou le composite doivent être utilisés, et l'emplacement intérieur bénin nécessite de l'acier peint avec une finition de qualité marine.
- La classification IP doit également être validée : IP54 au minimum ; IP55 là où des jets d'eau ou des conditions météorologiques sévères pourraient être attendus.
- La performance de ventilation doit également être vérifiée : le test d'élévation de température IEC 62271-202 doit être effectué avec l'enceinte installée.
- La résistance à la manipulation et le verrouillage doivent être vérifiés pour les lieux d'accès public.
- Le risque d'inondation doit également être évalué : lorsque l'inondation est une possibilité, l'élévation de l'enceinte doit être réalisée par le biais d'un montage sur patins.
- Les éléments à considérer pour la croissance future seraient de rechercher une série d'enceintes pour des installations de transformateurs plus grandes à l'avenir.
- Faites une comparaison basée sur les pertes et les coûts, plutôt que sur les prix des enceintes uniquement.
Questions Fréquemment Posées
Combien coûte une enceinte de transformateur de type boîte ?
Le prix de l'enceinte d'une station de transformation complète se situe entre $800 et $7000 en fonction de sa taille et de ses matériaux. Le coût de l'enceinte pour un transformateur de 400-630 kVA se situe entre $1500 et $2800 et pour 1,600-2,500 kVA entre $3500 et $7000. Le prix de l'acier inoxydable et du composite est d'environ 15-30% et 10-25% de plus que pour les matériaux standards. Le prix total de la station de transformation de type boîte peut varier de $7000-$20000 pour un transformateur de 400-1000 kVA à $24000-$60000 pour ceux de 1,600-2,500 kVA.
Quelle classification IP une enceinte de transformateur de type boîte doit-elle avoir ?
Selon la norme IEC 60529, la classification IP minimale pour les transformateurs extérieurs est IP54 avec une option d'utilisation de IP55 là où de fortes pluies, des jets d'eau et des conditions météorologiques extrêmes sont attendus. La classification IP d'une enceinte de transformateur de type boîte doit être valide pour les portes et les grilles de ventilation également.
Combien de temps dure une enceinte de transformateur de type boîte ?
Une bonne configuration d'une enceinte de transformateur de type boîte peut durer entre 25 et 40 ans. Si elle est peinte avec de l'acier au carbone standard et un revêtement de qualité marine, elle peut être installée à l'intérieur des terres ; sinon, elle doit être en acier inoxydable ou en composite dans les zones côtières. Cela signifie que les principales procédures de maintenance consistent à vérifier les joints et à effectuer des retouches de peinture tous les trois à cinq ans.
L'enceinte affecte-t-elle le refroidissement du transformateur ?
Oui, l'enceinte ne permet pas la circulation de l'air, ce qui peut entraîner une augmentation de la température du transformateur. Selon la norme IEC 62271-202, le test d'élévation de température avec l'enceinte installée doit être effectué pour garantir la conformité avec la classification IP du transformateur.
Une enceinte de type boîte peut-elle être installée dans une zone sujette aux inondations ?
Oui, des solutions spéciales telles que des bases surélevées (avec la boîte étant à 500-800 mm au-dessus du sol) et des options d'étanchéité IP55 peuvent garantir qu'une enceinte de transformateur de type boîte peut être utilisée de manière appropriée même dans des zones sujettes aux inondations.
Références
- IEC 62271-202 — Appareillage à haute tension : Sous-stations de transformateurs préfabriquées — la norme régissant la conception, la sécurité et les essais de type des enceintes de transformateurs de type boîte.
- IEC 60529 — Code IP — définit les classifications de protection IP54/IP55 des enceintes.
- IEC 60076 série — Transformateurs de puissance — la norme de base pour les transformateurs à l'intérieur de l'enceinte.
- IEC 62271-200 — Appareillage de commutation métallique MV — exigences pour le compartiment de l'appareillage de commutation.
- IEEE C57.12.27 — Intégrité de l'enceinte des équipements montés sur socle — exigences d'intégrité des enceintes en Amérique du Nord.
- NEMA — Directives sur les équipements de distribution — directives d'application pour les équipements de distribution enfermés.
- Jiangsu Subian Electric Power — site officiel — fabricant et exportateur d'enceintes de transformateurs de type boîte conformes à la norme IEC 62271-202.
Conclusion
Les enceintes de transformateurs de type boîte sont des héros discrets de la génération moderne d'électricité – des caisses fabriquées qui permettent aux services publics, aux développeurs et aux propriétaires industriels de monter une sous-station complète en quelques jours, dans des zones contraintes et des conditions météorologiques défavorables tout en bénéficiant d'une qualité de niveau industriel. D'un point de vue organisationnel, c'est l'enceinte qui détermine combien de temps et en toute sécurité l'unité fonctionnera, plus que le transformateur à l'intérieur.
Principales idées à retenir :
- Choisissez le matériau de l'enceinte et le grade IP en fonction des conditions environnementales – utilisez une enceinte en acier inoxydable/composite et IP55 pour les emplacements côtiers et humides.
- Assurez-vous que le test IEC 62271-202 pour l'élévation totale de la température de l'unité est effectué.
- Vérifiez l'enceinte pour la résistance au sabotage, les options de verrouillage et d'inondation si l'enceinte doit être installée dans des zones publiques ou sujettes aux inondations.
- Comparez les pertes estimées et les coûts totaux d'installation, pas seulement le prix de l'enceinte.
- Employez l'étude de marques connues comme Schneider, Siemens et ABB par rapport à des fournisseurs conformes à la norme IEC tels que Jiangsu Subian Electric Power.
